Teuco 204 Инструкция по установке онлайн

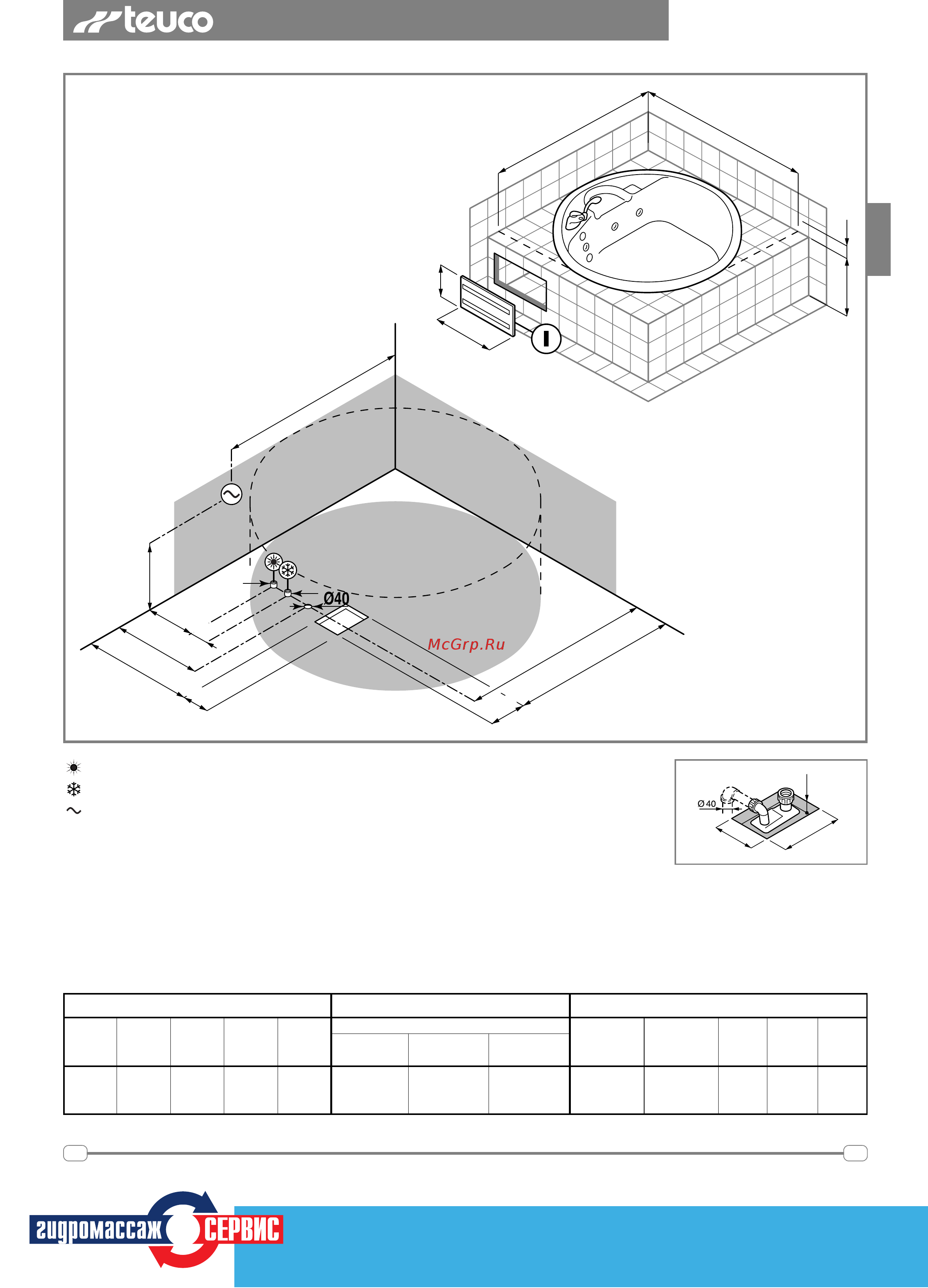

СХЕМА ПОДГОТОВИТЕЛЬНЫХ РАБОТ
2
2003.00
1/2
35
Размеры даны в миллиметрах
1250
350
1070
250
1270
540
150
440
260
80
600
300
1/2"
1/2"
520 40
1550
1550
АРТ. 204
(1550 x 1550 мм)
(1) - до уровня переливного отверстия
Сифон
арматура на краю ванны
Вес
нетто,
кг
65 340 180 100 2
Объем
воды
(1)
л.
Нагрузка
на пол
кг/м
2
Вес в
упакованном
виде, кг
Объем в
упакованном
виде, м
3
АРТ. 204
Пример установки ванны к стене.
В случае установки в другом положении, к
указанным на рисунке размерам прибавить
расстояние от стены.
8
230 50
400 2WTX38 1,35280
К-во струй
Расход воды,
л/мин.
Расход воздуха,
л/мин.
ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Мод.
гидромассажной
системы
ВГц
Погл.
мощность,
кВт
ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
Гидромассажная система
TOP
Арт.
- Точка подвода горячей воды - арматура диам.
1
/2
"
- Точка подвода холодной воды - арматура диам.
1
/2
"
- Распределительная коробка IPX5 с кабельным сальником PG13,5
ПОДКЛЮЧЕНИЕ ГИДРОМАССАЖНОЙ СИСТЕМЫ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
I - Смотровая и вентиляционная панель
ПРИМЕЧАНИЕ: Размеры должны быть определены при окончательно отделанных полу и стенах.
УГЛУБЛЕННАЯ УСТАНОВКА ВАННЫ
Перед возведением периметральных стенок осуществлять позиционирование ванны и подготовку соответствующих точек подвода воды и электроэнергии.
Наружный край ванны должен выступать из поверхности каменной кладки не более чем на 1,5 см.
Обязательно предусмотреть смотровую и вентиляционную панель ( I ), установка которой должна выполнятся в соответствии с ИНСТРУКЦИЯМИ ПО МОНТАЖУ (см.
описание арт. 2801).
100
150
250
МОНТАЖ, ГАРАНТИЙНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПОСТАВКА КОМПЛЕКТУЮЩИХ
МОСКВА
САНКТ-ПЕТЕРБУРГ
РОСТОВ-НА-ДОНУ
НОВОСИБИРСК
ЕКАТЕРИНБУРГ
ОЛИМПИЙСКИЙ ПР-КТ, Д. 16, СТР. 1 ПОД 6 «Б», 3 ЭТАЖ
КАМЕННООСТРОВСКИЙ ПР-Т, Д.5/3
ТЕАТРАЛЬНЫЙ ПР-Т, Д.60/348
УЛ. Б. ХМЕЛЬНИЦКОГО, Д. 84, КОРПУС 6
УЛ. БАРХОТСКАЯ, Д.2
ТЕЛ: +7 (095) 937 2829
+7 (812) 232 4741
+7 (8632) 276 145
+7 (3832) 715 673
+7 (343) 372 7747
СЕРВИСНЫЙ ЦЕНТР
(095) 937 2237
www.hydroserve.ru
Содержание
- 095 937 2237 1
- 230 50 400 2wtx38 1 35 280 1
- 340 180 100 2 1
- 7 812 232 4741 7 8632 276 145 7 3832 715 673 7 343 372 7747 1
- I смотровая и вентиляционная панель 1
- Www hydroserve ru 1
- Арматура на краю ванны 1
- Арт 204 1
- Монтаж гарантийное и техническое обслуживание поставка комплектующих 1
- Москва санкт петербург ростов на дону новосибирск екатеринбург 1
- Олимпийский пр кт д 16 стр 1 под 6 б 3 этаж каменноостровский пр т д 3 театральный пр т д 0 348 ул б хмельницкого д 84 корпус 6 ул бархотская д 1
- Пример установки ванны к стене в случае установки в другом положении к указанным на рисунке размерам прибавить расстояние от стены 1
- Примечание размеры должны быть определены при окончательно отделанных полу и стенах 1
- Размеры даны в миллиметрах 1
- Распределительная коробка ipx5 с кабельным сальником pg13 5 1
- Сервисный центр 1
- Сифон 1
- Схема подготовительных работ 1
- Тел 7 095 937 2829 1
- Точка подвода горячей воды арматура диам 1
- Точка подвода холодной воды арматура диам 1
- Углубленная установка ванны перед возведением периметральных стенок осуществлять позиционирование ванны и подготовку соответствующих точек подвода воды и электроэнергии наружный край ванны должен выступать из поверхности каменной кладки не более чем на 1 5 см обязательно предусмотреть смотровую и вентиляционную панель i установка которой должна выполнятся в соответствии с инструкциями по монтажу см описание арт 2801 1
- 095 937 2237 2
- I смотровая и вентиляционная панель 2
- P панель управления d дозатор ø 75 2
- Www hydroserve ru 2
- Арт 204 2
- Схема проема для углубленной 2
- Установки ванны 2
