Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
36
2/2
A-A
A
A
520 40
480
15
900
1050
620
600
930
75 753001100
Ø 1550
350
1120430
I
Ø 1550
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Электрическая система питания кабины должна отвечать
требованиям норм CEI 64-8.
• Подключение изделия к электрической сети следует осуществлять
через многополюсный выключатель (I) с расстоянием между
разомкнутыми контактами не менее 3 мм. Данный выключатель
должен быть установлен за пределами зон 0,1,2,3 (CEI 64-8/7).
• Линия питания изделия должна быть снабжена дифференциальным
выключателем с порогом срабатывания ≤30 мА.
• Электрические соединения ( ) должны включать заземляющий
провод и иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой через
предусмотренный для этой цели на основании электрического насоса
зажим.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и холодной
воды и к системе слива
В случае высокой жесткости воды, предусмотреть установку
надлежащего умягчителя, чтобы обеспечивать нормальную работу
гидромассажной системы.

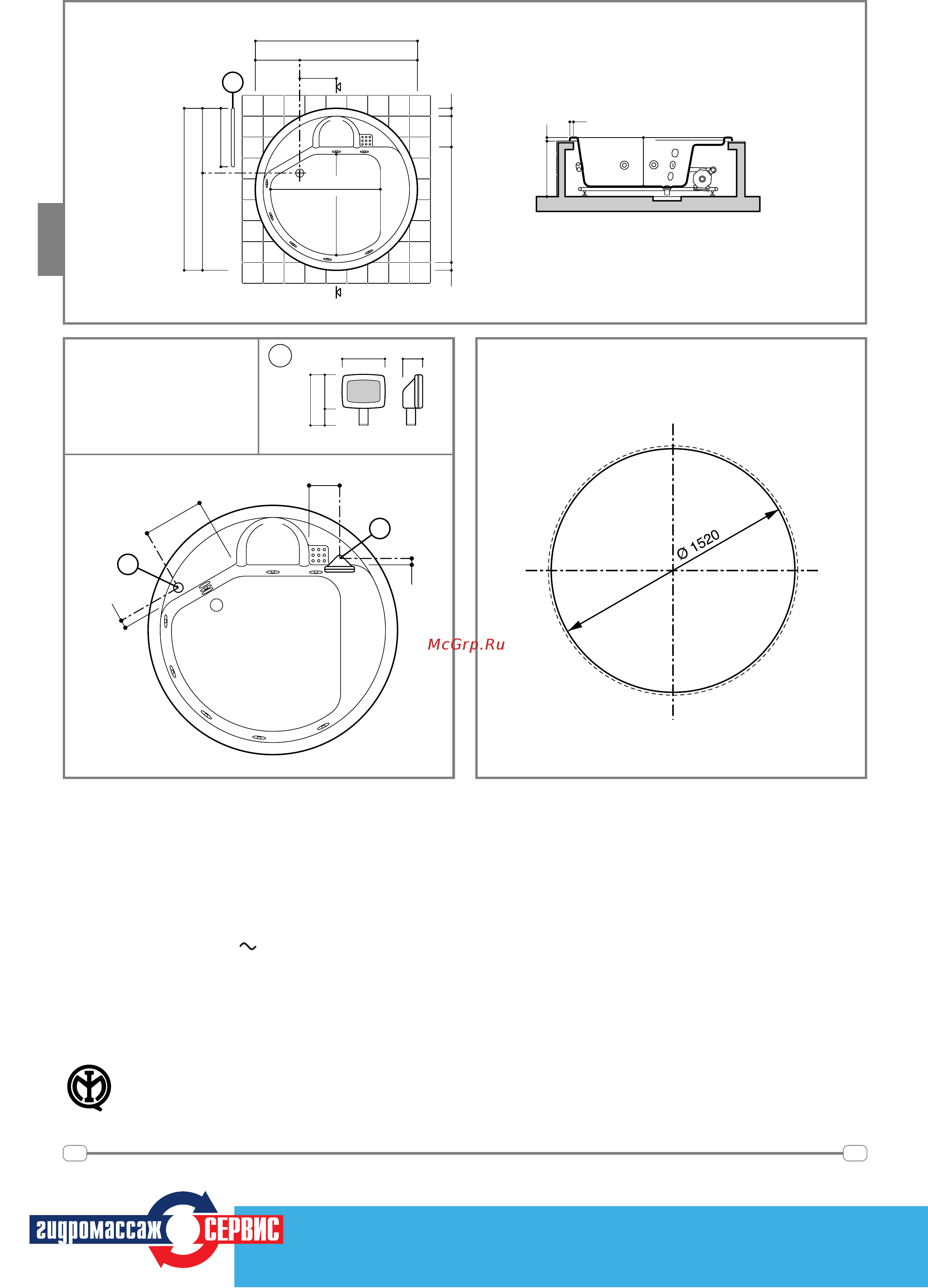

АРТ. 204
I - Смотровая и вентиляционная панель
150
45
55
380
P
D
TOP
P - Панель управления
D - Дозатор (Ø 75)
P
90
195
230
155
75
СХЕМА ПРОЕМА ДЛЯ УГЛУБЛЕННОЙ
УСТАНОВКИ ВАННЫ
МОНТАЖ, ГАРАНТИЙНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПОСТАВКА КОМПЛЕКТУЮЩИХ
МОСКВА
САНКТ-ПЕТЕРБУРГ
РОСТОВ-НА-ДОНУ
НОВОСИБИРСК
ЕКАТЕРИНБУРГ
ОЛИМПИЙСКИЙ ПР-КТ, Д. 16, СТР. 1 ПОД 6 «Б», 3 ЭТАЖ
КАМЕННООСТРОВСКИЙ ПР-Т, Д.5/3
ТЕАТРАЛЬНЫЙ ПР-Т, Д.60/348
УЛ. Б. ХМЕЛЬНИЦКОГО, Д. 84, КОРПУС 6
УЛ. БАРХОТСКАЯ, Д.2
ТЕЛ: +7 (095) 937 2829
+7 (812) 232 4741
+7 (8632) 276 145
+7 (3832) 715 673
+7 (343) 372 7747
СЕРВИСНЫЙ ЦЕНТР
(095) 937 2237
www.hydroserve.ru
Содержание
- 095 937 2237 1
- 230 50 400 2wtx38 1 35 280 1
- 340 180 100 2 1
- 7 812 232 4741 7 8632 276 145 7 3832 715 673 7 343 372 7747 1
- I смотровая и вентиляционная панель 1
- Www hydroserve ru 1
- Арматура на краю ванны 1
- Арт 204 1
- Монтаж гарантийное и техническое обслуживание поставка комплектующих 1
- Москва санкт петербург ростов на дону новосибирск екатеринбург 1
- Олимпийский пр кт д 16 стр 1 под 6 б 3 этаж каменноостровский пр т д 3 театральный пр т д 0 348 ул б хмельницкого д 84 корпус 6 ул бархотская д 1
- Пример установки ванны к стене в случае установки в другом положении к указанным на рисунке размерам прибавить расстояние от стены 1
- Примечание размеры должны быть определены при окончательно отделанных полу и стенах 1
- Размеры даны в миллиметрах 1
- Распределительная коробка ipx5 с кабельным сальником pg13 5 1
- Сервисный центр 1
- Сифон 1
- Схема подготовительных работ 1
- Тел 7 095 937 2829 1
- Точка подвода горячей воды арматура диам 1
- Точка подвода холодной воды арматура диам 1
- Углубленная установка ванны перед возведением периметральных стенок осуществлять позиционирование ванны и подготовку соответствующих точек подвода воды и электроэнергии наружный край ванны должен выступать из поверхности каменной кладки не более чем на 1 5 см обязательно предусмотреть смотровую и вентиляционную панель i установка которой должна выполнятся в соответствии с инструкциями по монтажу см описание арт 2801 1
- 095 937 2237 2
- I смотровая и вентиляционная панель 2
- P панель управления d дозатор ø 75 2
- Www hydroserve ru 2
- Арт 204 2
- Схема проема для углубленной 2
- Установки ванны 2
