10
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

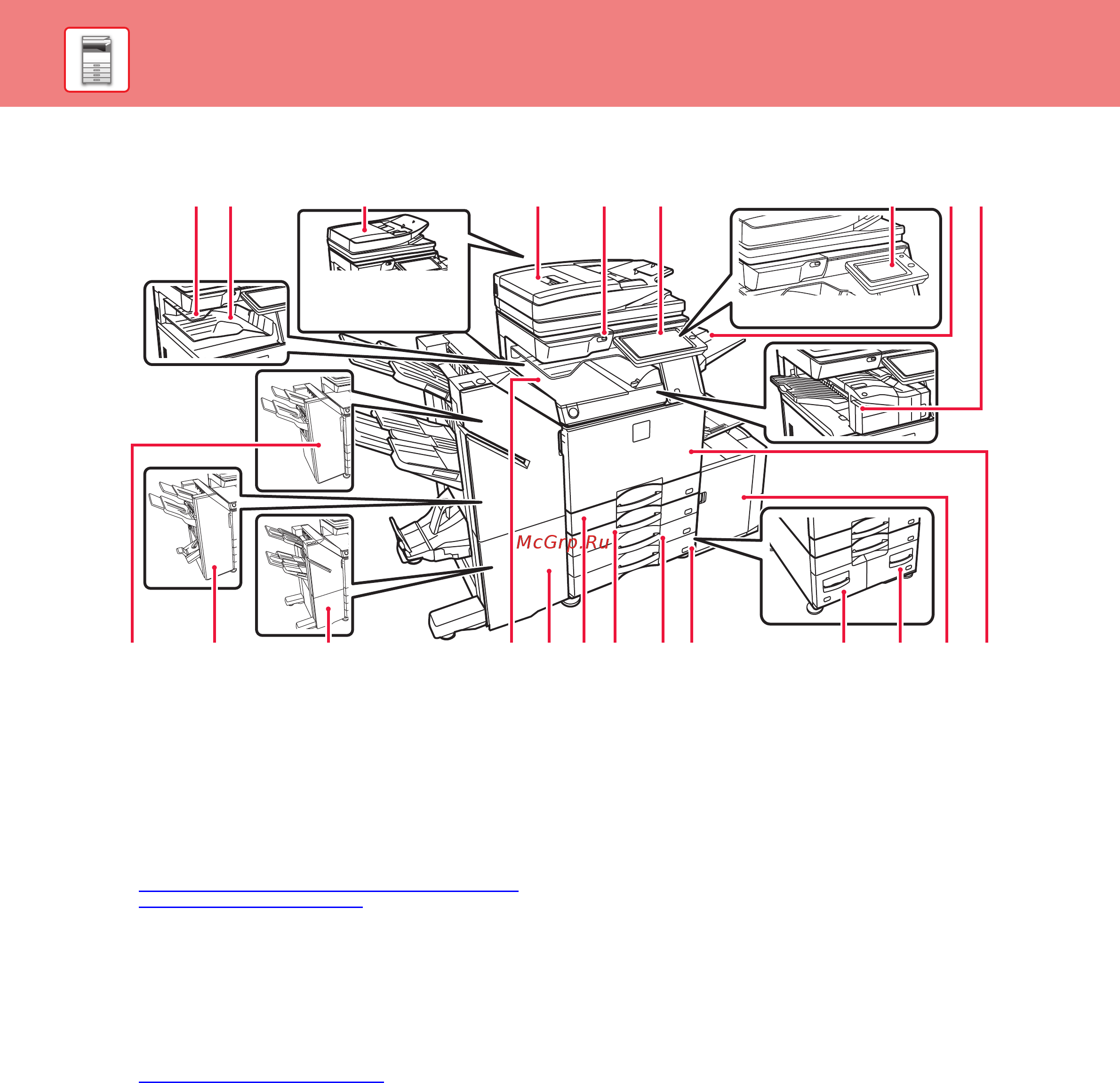

НАЗВАНИЯ И ФУНКЦИИ ЧАСТЕЙ АППАРАТА
(1) Лоток разделения заданий (верхний лоток)*
В этот лоток выводятся принятые факсы и отпечатки. Если
установлен переходный блок, задания также можно выводить
в лоток разделения заданий (Центральный Лоток).
(2) Выходной лоток*
В этот лоток выводятся отпечатки.
(3) Автоматический подающий лоток документа
Это устройство выполняет подачу и сканирование нескольких
оригиналов в автоматическом режиме. Возможно
автоматическое сканирование 2-сторонних оригиналов.
Для моделей MX-M3070/M3570/M4070/M5070/M6070
возможно автоматическое сканирование обеих сторон
двусторонних оригиналов.
►
ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА АВТОМАТИЧЕСКОЙ
ПОДАЧИ ДОКУМЕНТОВ (стр. 15)
(4) Порт USB (типа A)
Используется для подключения к аппарату устройства
USB, например, накопителя USB.
Поддерживается стандарт USB 2.0 (Hi-Speed).
(5) Панель управления
На этой панели расположены кнопка [Питание],
кнопка/индикатор [Энергосбережение], индикатор ошибки,
кнопка [Окно Home], индикатор главного выключателя,
индикатор состояния данных и сенсорная панель.
Сенсорная панель используется для управления всеми функциями.
► ПАНЕЛЬ УПРАВЛЕНИЯ (стр. 13)
(6) Выходной лоток (правый лоток)*
При необходимости в этот лоток можно выводить копии.
(7) Внутренний финишер*
Служит для скрепления листов бумаги. Кроме того, можно
установить дырокол для пробивания отверстий в отпечатках.
Скрепление также можно выполнять вручную.
(8) Финишер*
Служит для скрепления листов бумаги. Для пробивания
отверстий в листах бумаги на выходе можно также
установить дырокол.
(9) Финишер для скрепления внакидку*
Служит для скрепления и сгибания листов бумаги. Для
пробивания отверстий в листах бумаги на выходе можно
также установить дырокол.
(10) Финишер (Большой Накопитель)*
Служит дл
я скрепления листов бумаги. Для пробивания
отверстий в листах бумаги на выходе можно также
установить дырокол.
Скрепление также можно выполнять вручную.
(11) Блок передачи копий*
Служит передаточным звеном между аппаратом и
финишером или финишером для скрепления внакидку.
(12)
Финишер для скрепления внакидку (Большой Накопитель)*
Служит для скрепления и сгибания листов бумаги. Для
пробивания отверстий в листах бумаги на выходе можно
также установить дырокол.
Скрепление также можно выполнять вручную.
(13) Лоток 1
Используется для хранения бумаги. Можно загрузить до
550 листов бумаги (80 г/м
2
(20 фунт)).
(14)
Лоток 2 (если установлены низкая подставка/лоток для
бумаги на 550 листов или подставка/лоток для бумаги на
550/2x550/3x550/550&2100)*
Используется для хранения бумаги. Можно загрузить до
550 листов бумаги (80 г/м
2
(20 фунт)).
(15) Лоток 3 (если установлена стойка с выдвижными
лотками для бумаги на 2x550/3x550 листов)*
Используется для хранения бумаги. Можно загрузить до
550 листов бумаги (80 г/м
2
(20 фунт)).
(16) Лоток 4 (если установлена стойка с выдвижными
лотками для бумаги на 3x550 листов)*
Используется для хранения бумаги. Можно загрузить до
550 листов бумаги (80 г/м
2
(20 фунт)).
(17) Лоток 3 (если установлена стойка с выдвижными
лотками для бумаги на
550&
2100 листов)*
Используется для хранения бумаги. Можно загрузить до
1200 листов бумаги (80 г/м
2
(20 фунт)).
(18) Лоток 4 (если установлена стойка с выдвижными
лотками для бумаги на
550&
2100 листов)*
Используется для хранения бумаги. Можно загрузить до
900 листов бумаги (80 г/м
2
(20 фунт)).
(19)
Лоток 5 (если установлен лоток для бумаги большой емкости)*
Используется для хранения бумаги. Можно загрузить до
3000 листов бумаги (80 г/м
2
(20 фунт)).
(20) Передняя обложка
Открывается для включения или выключения питания
главным выключателем, а также для замены
тонер-картриджа.
* Периферийное устройство. Дополнительная информация приведена в документе "Руководство пользователя".
В некоторых странах и регионах эта функция является стандартной или недоступна. Не на всех моделях. Обратитесь к своему
дилеру или к ближайшему официальному представителю сервисной службы.
(2) (3)(3) (4) (5)
(12)(11)(10)(9)(8) (13)(14) (15)(16) (17)
(1)
(18) (19) (20)
(5) (6) (7)
MX-M2630/M3050/
M3550/M4050/
M5050/M6050
