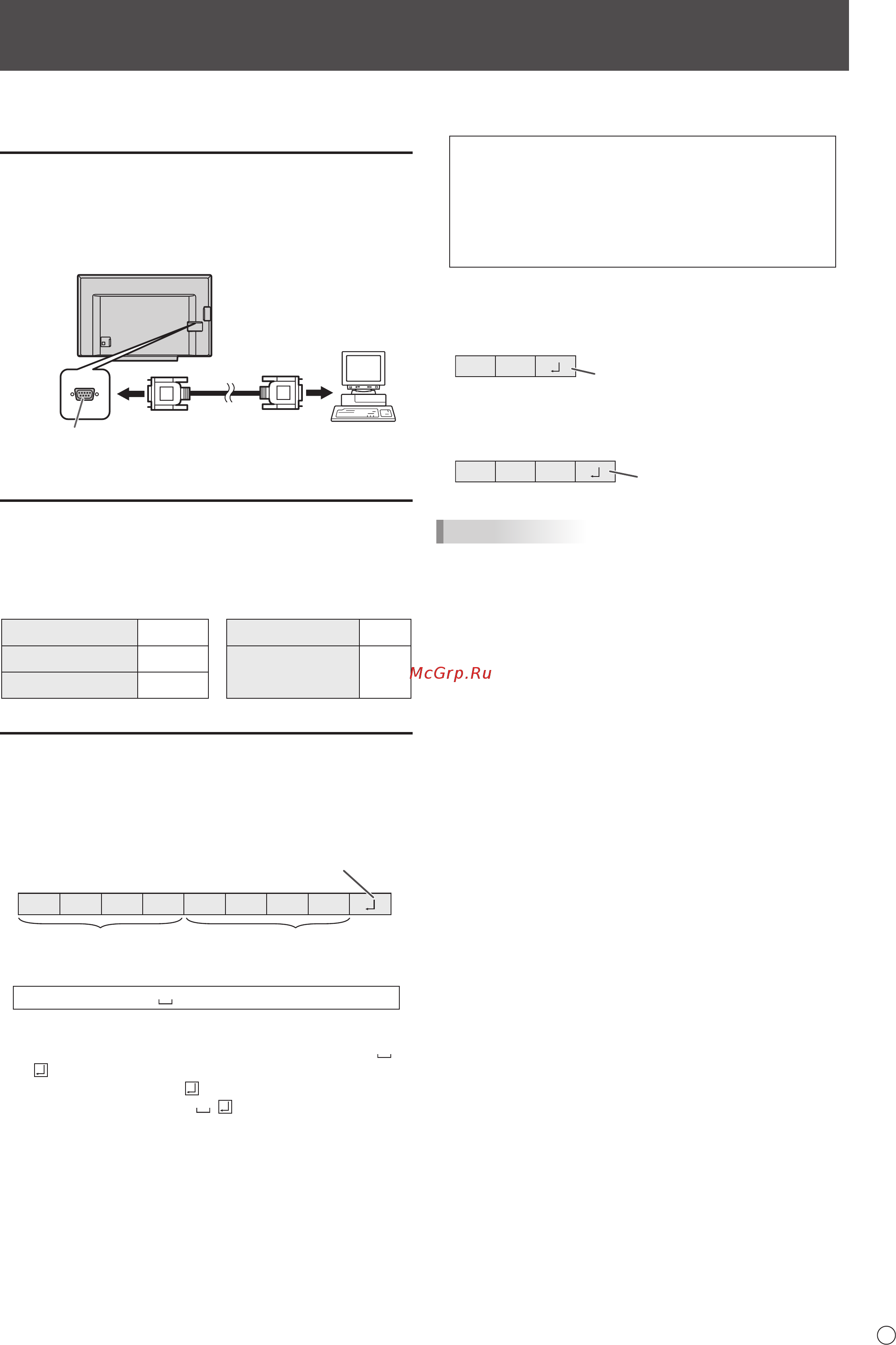

31
P
Можно управлять этим монитором с ПК по интерфейсу
RS-232C (COM-порт) на ПК.
Соединение с ПК
n
Соединение с ПК одного монитора
Соедините прямой кабель RS-232 COM-порт ПК
(разъем RS-232C) и входной разъем интерфейса RS-232C
монитора.
прямой кабель RS-232
(производится серийно)
К COM-порту
ПК
Входной разъем
RS-232C
Условия передачи данных
Установите настройки передачи данных по интерфейсу
RS-232C на ПК таким образом, чтобы они соответствовали
настройкам передачи данных монитора следующим
образом.
Скорость в бодах 9600 б/с
Стоповый бит
1 бит
Длина данных 8 бит Управление
обменом данных
Нет
Бит паритета Нет
Процедура обмена данными
n
Формат команды
Когда с ПК на монитор отправляется команда, монитор
работает в соответствии с принятой командой и посылает
в подтверждение на ПК.
C1 C2 C3 C4 P1 P2 P3 P4
Код возврата
Поле команды
(4 предписанных
цифроб
у
квенных символа
)
Поле параметра
(Строка из 4 символов,
состоящая из: 0-9, пробел, ?)
Пример: VOLM030
* Не забывайте в качестве параметра задавать 4
символа. Если необходимо, добавляйте пробелы (“
”).
(“
” – это код возврата (0D
H
))
Неправильно : VOLM30
Правильно : VOLM030
Управление монитором с помощью ПК (RS-232C)
Текущее значение может быть возвращено с помощью
“????” в качестве параметра.
Пример:
VOLM ? ? ? ? ←
С ПК на монитор
(Какая текущая настройка
громкости?).
30 ←
С монитора на ПК (Текущая
настройка громкости: 30).
n
Формат кода отклика
Когда команда выполнена правильно
O K
Код возврата
(0DH)
Ответ возвращается после выполнения команды.
Когда команда не была выполнена
R R E
Код возврата
(0D
H)
ПОДСКАЗКИ
• ERR возвращается, когда отсутствует релевантная
команда или когда команда может быть выполнена в
текущем состоянии монитора.
• Если связь не была установлена по причине плохого
соединения между ПК и монитором, ничего не
возвращается (даже ERR).
• Отображение ERR возможно в случае, если корректное
получение команды невозможно вследствие помех со
стороны окружающего оборудования.
В этом случае убедитесь в том, что система или
программное обеспечение осуществит повторную попытку
получения команды.
n
Временной интервал при обмене
данными
• После возврата OK или ERR требуется отправить
следующие команды.
Для интервала ожидания ответа на команду задайте 10
секунд или больше.
• Обеспечьте интервал равный 100 мс или больше между
ответом на команду и отправкой следующей команды.
