13
P
Подсоединение периферийного оборудования
7. Входной разъем аудио1
8. Входной разъем аудио2
• Используйте аудио кабель без сопротивления.
• Установите используемый входной разъем аудио для
каждого режима входа в AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в меню SETUP <УСТАНОВКА>.
9. Выходной разъем DisplayPort
• Изображение, которое выводится на экран монитора, и
воспроизводимый им звук можно вывести на внешнее
устройство.
• Используйте имеющийся в продаже кабель DisplayPort
(
совместимый со стандартом DisplayPort
).
• Вывод закодированного с помощью HDCP видео
требует наличия внешнего устройства с поддержкой
HDCP.
10. Выходной разъем аудио
• Звук на выходе отличается в зависимости от режима
входа.
• Громкость звука на выходе можно зафиксировать
с помощью параметра AUDIO OUTPUT <АУДИО
ВЫХОД> в AUDIO OPTION < АУДИО ОПЦИИ> в меню
SETUP <УСТАНОВКА>.
• Звук на выходе из выходных разъемов невозможно
регулировать с помощью меню AUDIO <АУДИО>.
11 Порт адаптера стилуса
• Подключите адаптер стилуса (входит в комплект
поставки).
(См. стр. 20.)
12 USB 1-порт (для сенсорной панели)
• Для использования сенсорной панели с компьютером,
подключенным снизу, подключите ее к компьютеру с
помощью USB-кабеля.
(Заводская настройка. Изменяется в меню SETUP
<УСТАНОВКА> параметром TOUCH INPUT SELECT
<ВЫБОР ВХОДА СЕНС. ПАНЕЛИ>.)
13 USB 2-порт (для сенсорной панели)
•
Для использования сенсорной панели с компьютером,
подключенным сбоку, подключите ее к компьютеру с
помощью USB-кабеля.
(Заводская настройка. Изменяется в меню
SETUP
<УСТАНОВКА> параметром TOUCH INPUT SELECT
<ВЫБОР ВХОДА СЕНС. ПАНЕЛИ>.)
14. Входной разъем RS-232C
• Монитор можно подключить к компьютеру с помощью
кабеля- переходника RS-232C (входит в комплект
поставки) и имеющихся в продаже кабелей прямого
подключения RS-232 для управления монитором с
компьютера.
15. Разъем LAN
• Вы можете управлять монитором с компьютера через
локальную сеть, соединив данный разъем имеющимся
в продаже кабелем LAN с сетью.
16. Разъемы внешнero динамикa
•
Для использования внешних динамиков в меню
SETUP <УСТАНОВКА> в разделе AUDIO OPTION
<АУДИО ОПЦИИ> для параметра SPEAKER SELECT
<ВЫБРАТЬ ДИНАМИК> установите значение
EXTERNAL <ВНЕШНИЙ>.
• Убедитесь, что внешние динамики имеют
сопротивление 6 Ом и более и номинальную входную
мощность не менее 10 Вт.
12

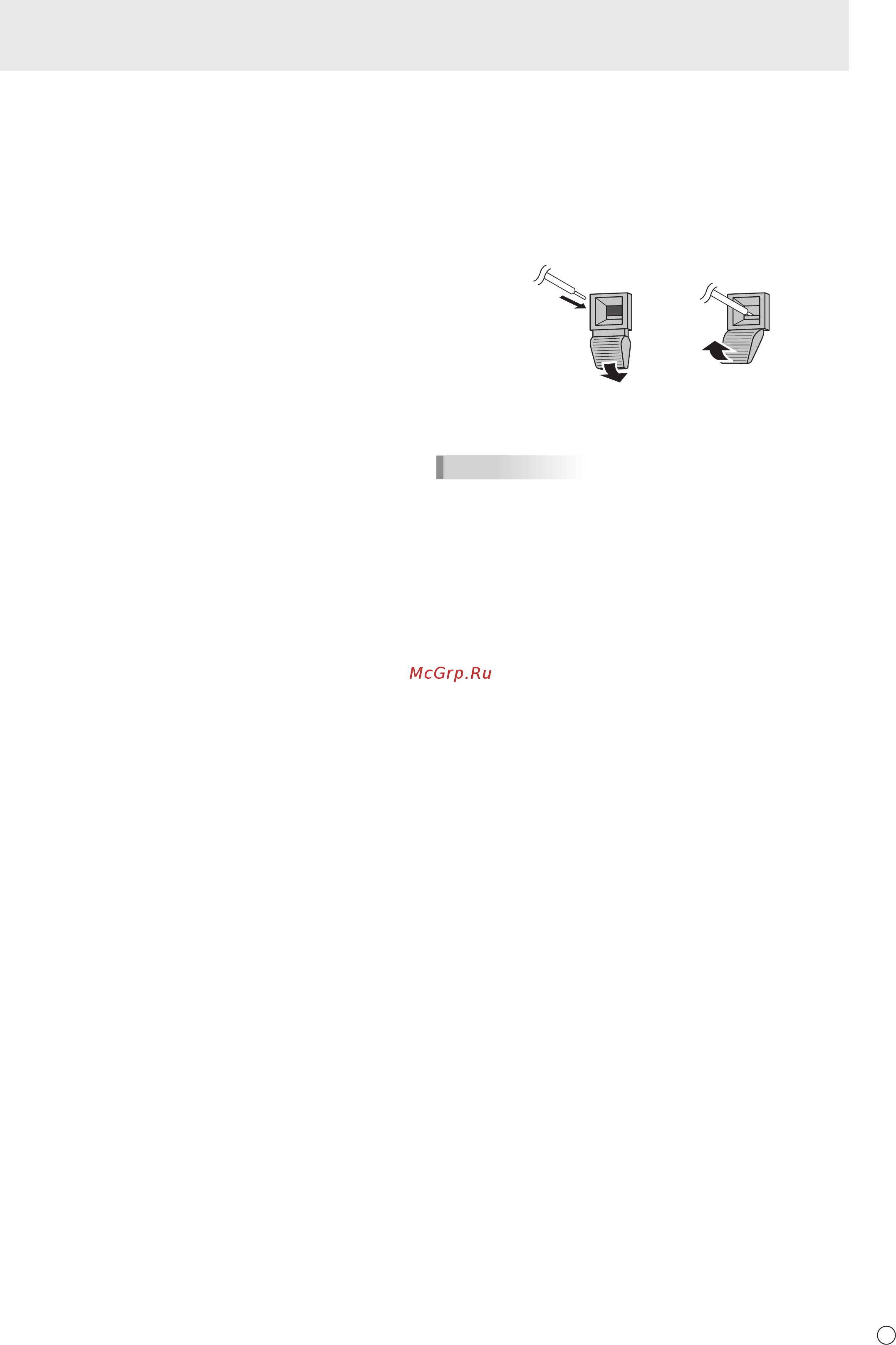

1. Нажимая на язычок, вставьте наконечник кабеля.
2. Отпустите язычок.
ПОДСКАЗКИ
• Проверьте, чтобы разъемы + и – правого и левого
динамиков были подсоединены правильно.
• Не допускайте короткого замыкания + и – разъемов.
• Если SPEAKER SELECT <ВЫБРАТЬ ДИНАМИК>
установлен на EXTERNAL <ВНЕШНИЙ>, внутренние
динамики деактивируются.
Разъем беспроводного контроллера
Информация о беспроводном контроллере приведена в
руководстве по эксплуатации беспроводного контроллера.
17. USB-порт
• Подключите флэш-накопитель USB, который будет
использоваться с беспроводным контроллером.
18. Разъем LAN
• Для подключения беспроводного контроллера к сети
можно использовать имеющийся в продаже кабель
LAN.
19. Порт беспроводного адаптера
• Подключите беспроводной адаптер (входит в комплект
поставки). (См. стр. 17.)
