Kentatsu KSHE176HFAN3 / KSUN176HFAN3 [19/24] Монтаж дренажного трубопровода

Таблица 7

Х (г)

Д (м)

Диаметр (мм) ∅6,4 ∅9,5 ∅12,7

Менее 5 м (однонаправленный) R410A - - -

Добавление хладагента при длине

более 5 м (однонаправленный)

R410A 11 г/м*(Д-5) 30 г/м*(Д-5) 60 г/м*(Д-5)

Х (г): Дополнительный хладагент

Д (м): Длина трубопровода хладагента

Диаметр (мм): Диаметр жидкостного трубопровода

ПРИМЕЧАНИЕ

• Если для Х, взятой из таблицы 7, получается отрицательный результат, дополнительно заправлять или уда-

лять хладагент не требуется.

• Если во внутреннем блоке установлен дроссельный клапан, следует заправлять двойное количество хлада-

гента R относительно указанного в таблице 7.

8. МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА

Установите дренажную трубу внутреннего блока.

В выходном отверстии имеется резьба, поэтому при подсоединении труб из ПВХ используйте герметики и уте-

плители для труб.

ПРЕДУПРЕЖДЕНИЕ

• Необходимо обеспечить теплоизоляцию дренажной трубки и соединений внутреннего блока, иначе на них

будет конденсироваться влага.

• Для соединения труб необходимо использовать хомуты из жесткого ПВХ. Проверьте на наличие утечек.

• После подсоединения трубы к внутреннему блоку не прикладывайте усилия к трубкам блока.

• Если уклон дренажной трубки превышает 1/100, она должна быть проложена без изгибов.

• Общая длина вытянутой дренажной трубы не должна превышать 20 м. Если длина трубы больше, то дляпре-

дупреждения изгибов необходимо установить опоры.

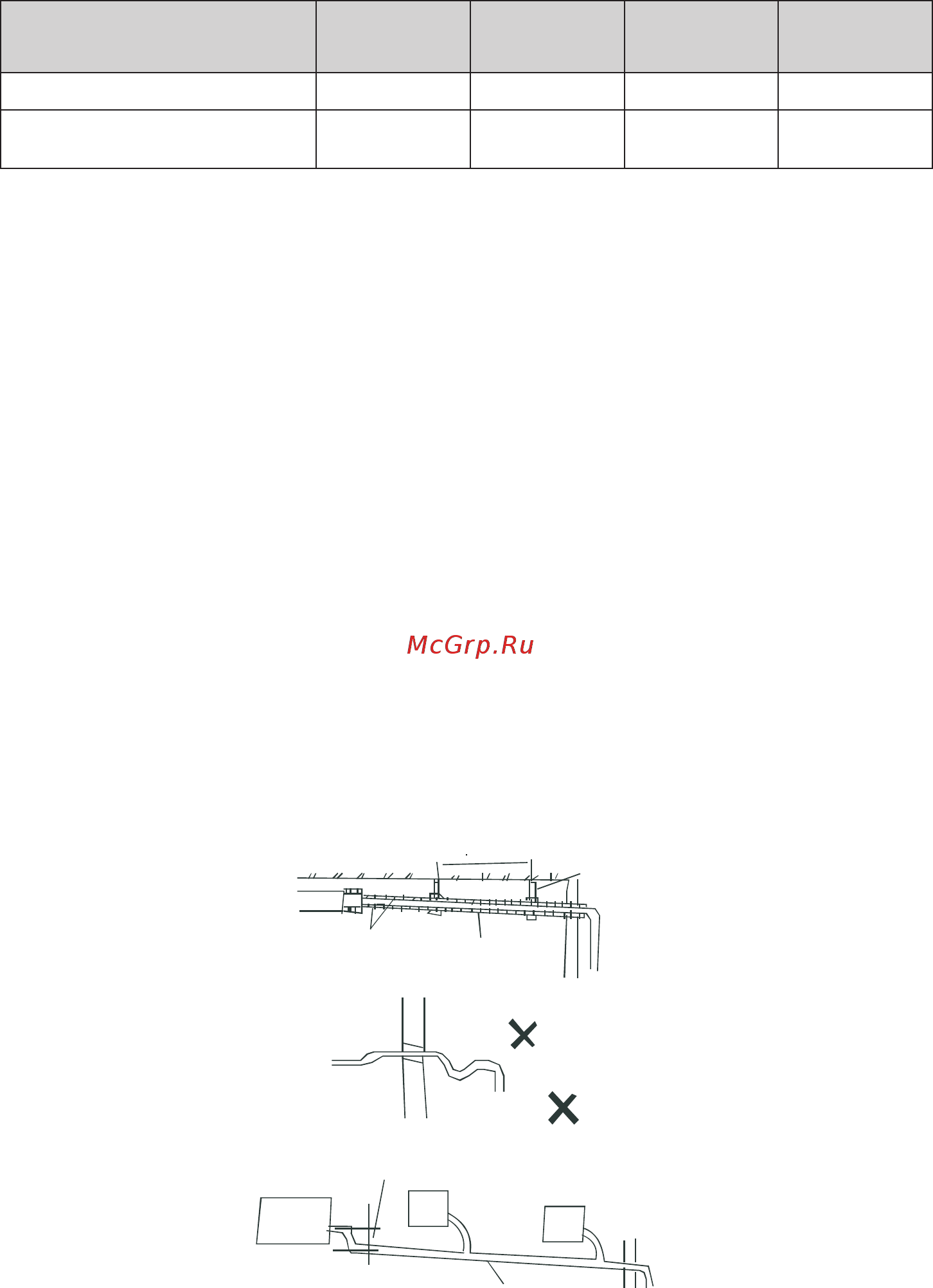

• При установке трубы обратите внимание на рис. 29.

1,5–2 м

Изолирующий

материал

Уклон вниз менее

1/100

Изгиб

S-образный

Вставьте как можно глубже

(около 10 см)

Уклон вниз менее 1/100

Рис. 29
