Kentatsu KSFV70XFAN1 / KSRV70HFAN1 Инструкция по эксплуатации онлайн

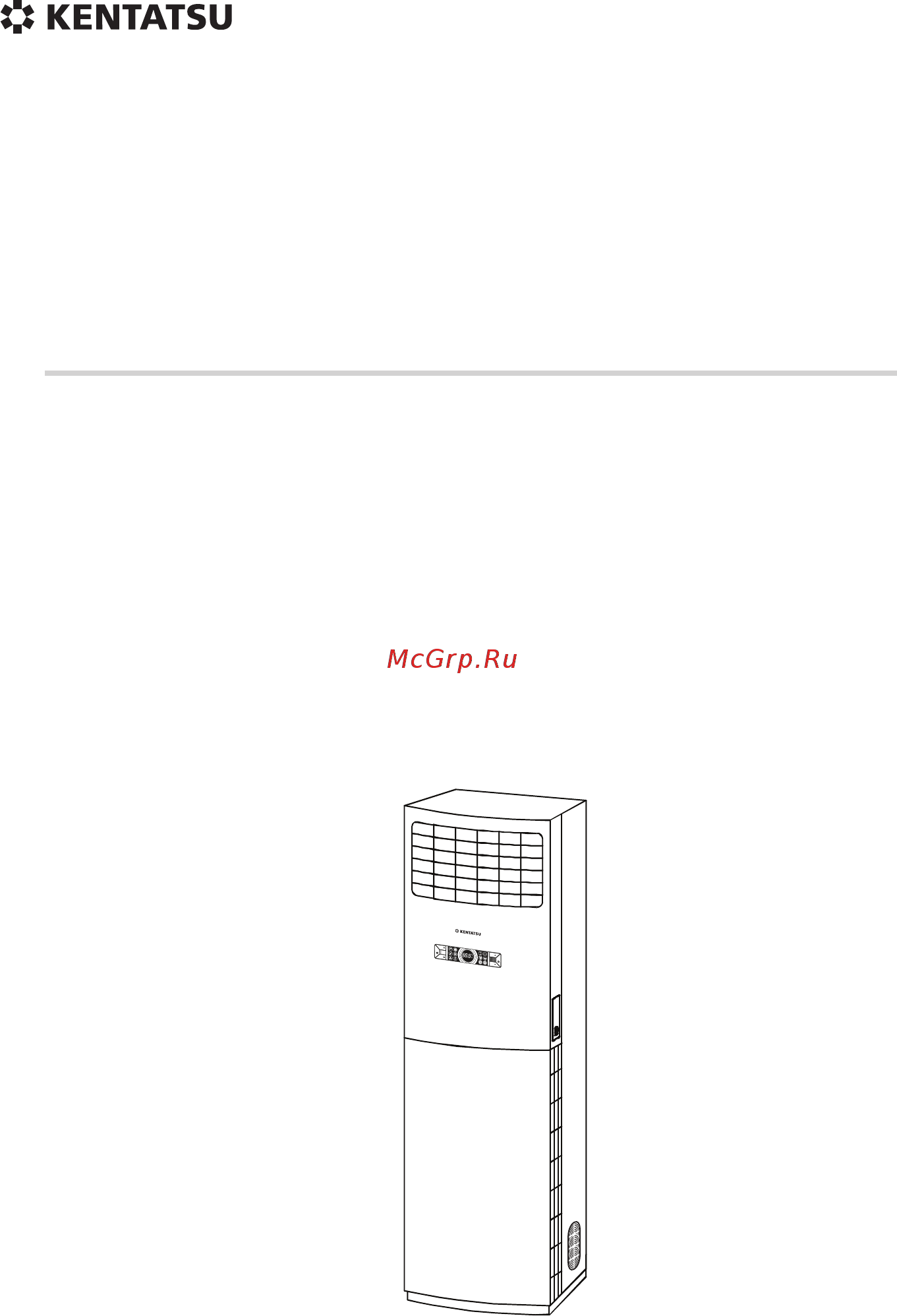

ИНСТРУКЦИЯ ПО МОНТАЖУ
КОНДИЦИОНЕР НАПОЛЬНЫЙ
КОЛОННОГО ТИПА
МОДЕЛИ:
KSFV70XFAN1/KSRV70HFAN1
KSFV120XFAN3/KSRV120HFAN3
KSFV140XFAN3/KSRV140HFAN3
auto
T2
T3T 4
T1
OFF
ON
AUXILIARY
FUNCTION
MODE
FAN
SPEED
ADJUST
MODE
ADJUST
LOCK
TEST
RUNNING
ON/OFF
DK15-03.01.24
Содержание
- Dk15 03 1 4 1
- И н с т р у к ц и я п о м о н т а ж у 1
- Кондиционер напольный колонного типа 1
- Модели ksfv70xfan1 ksrv70hfan1 ksfv120xfan3 ksrv120hfan3 ksfv140xfan3 ksrv140hfan3 1
- Содержание 2
- Меры по обеспечению безопасности 3
- Предупреждения 3
- Комплект поставки 4
- Выбор места для установки 5
- В местах где используется высокочастотное оборудование такое как беспроводные устройства сварочные аппараты медицинское оборудование 6 в других специфических условиях 7
- Внутренний блок 7
- Демонтаж нижней фронтальной панели прежде чем приступать к подсоединению труб и проводов снимите нижнюю фронтальную панель выверните два винта и снимите воздухозаборную решетку 7
- Устойчивость чтобы исключить возможность падения устройства необходимо принять следующие меры обратите особое внимание на равновесие внутреннего блока так как его высокая и узкая конструкция очень неустойчива чтобы предотвратить случайное падение надежно прикрепите устройство к стене с помощью двух винтов 3 9 25 или к полу с помощью двух винтов м8 7
- На место установки кондиционер должен быть доставлен в оригинальной упаковке будьте осторожны при погрузке кондиционера так как он имеет смещенный центр тяжести при перевозке не наклоняйте упаковку на угол более 45 градусов нельзя придавать ей горизонтальное положение проверьте надежность электроизоляции при креплении устройства к металлическому потолку или метал лической стене прикрепите опоры к полу с помощью болтов m10 m8 проверьте надежность закрепления устройства на случай сильных толчков вроде землетрясения подготовьте бетонное основание для установки устройства с учетом следующих данных 8
- Наружный блок 8
- Перед подсоединением труб и проводов снимите удерживающую их скобу а после подсоединения устано вите снова для подсоединения труб и проводов по бокам и сзади используйте дополнительное оборудо вание под номерами 4 и 8 8
- Расположение отверстий для труб проводов на задней стороне расположение отверстий для труб проводов в днище 8
- Расположение отверстий для труб расположение отверстий для труб проводов по обеим сторонам 8
- Подсоединение трубопровода хладагента 9
- Монтаж дренажной системы 12
- Электромонтажные работы 13
- Тестовый запуск 15
