Kentatsu KSFV70XFAN1 / KSRV70HFAN1 [7/16] Внутренний блок
![Kentatsu KSFV120XFAN3 / KSRV120HFAN3 [7/16] Внутренний блок](/views2/1389192/page7/bg7.png)
7
5. В местах, где используется высокочастотное оборудование, такое как беспроводные устройства, сварочные
аппараты, медицинское оборудование.
6. В других специфических условиях.
3. ВНУТРЕННИЙ БЛОК

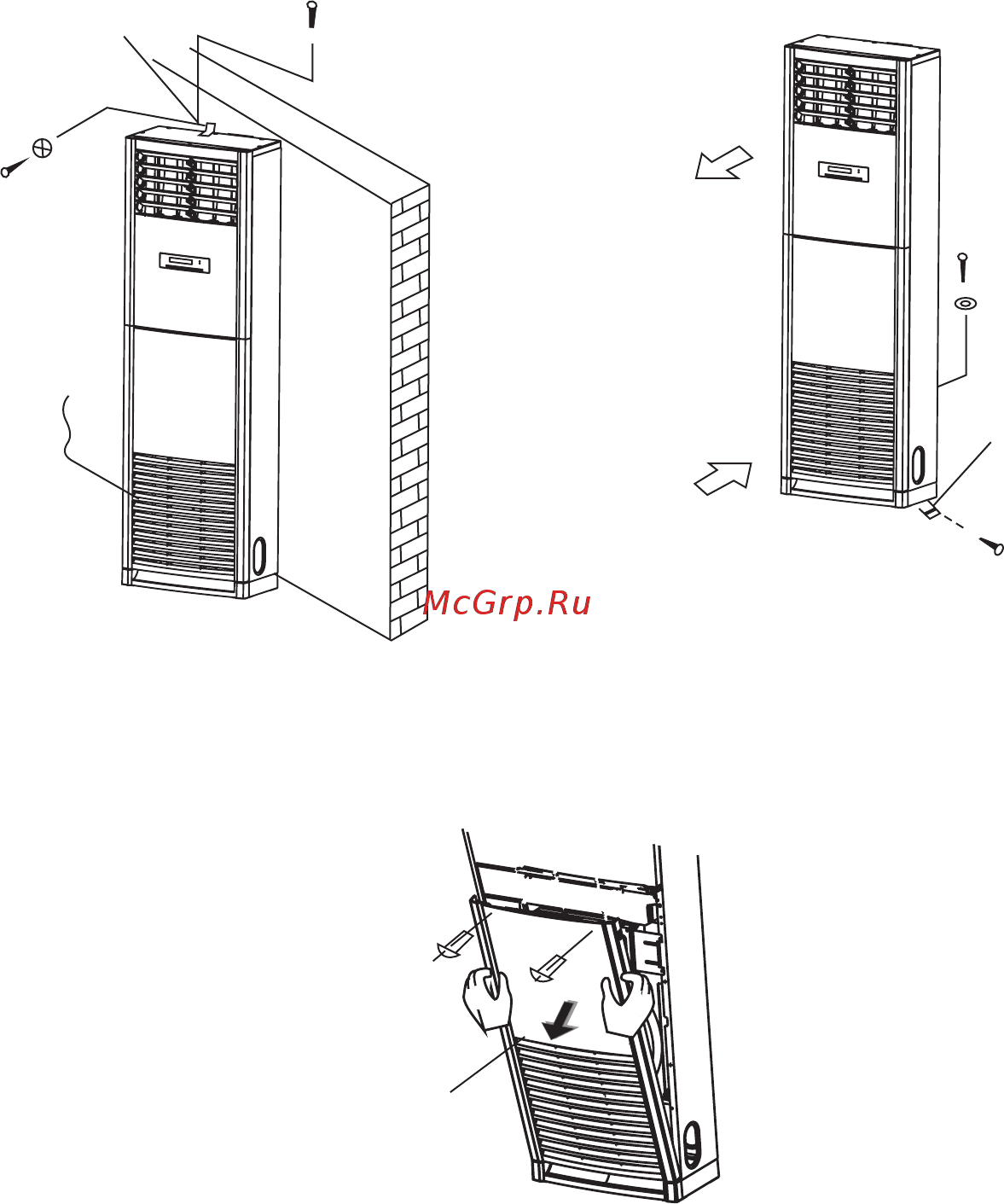

1. Устойчивость
Чтобы исключить возможность падения устройства, необходимо принять следующие меры.
• Обратите особое внимание на равновесие внутреннего блока, так как его высокая и узкая конструкция
очень неустойчива.
• Чтобы предотвратить случайное падение, надежно прикрепите устройство к стене (с помощью двух винтов
3,9*25) или к полу (с помощью двух винтов М8)
Плоская шайба
Защитный фиксатор
Воздуховыпускное
отверстие
Воздухозаборное
отверстие
Отверстие для винта
(на устройстве)
Винты 3,9х10
Плоская шайба
Винты 3,9х25
Винты 3,9х25
2. Демонтаж нижней фронтальной панели
Прежде чем приступать к подсоединению труб и проводов, снимите нижнюю фронтальную панель.
Выверните два винта и снимите воздухозаборную решетку.
Нижняя
фронтальная
панель
