4. После подсоединения трубы хладагента и до включения системы необходимо с помощью вакуумного насоса

откачать воздух из внутреннего блока через сервисную заглушку запорного вентиля, или открыть вентиль

высокого давления, чтобы выпустить воздух через сервисную заглушку вентиля низкого давления (закрыт).

Это займет около десяти секунд. Затем плотно заверните сервисную заглушку. (При добавлении хладагента

заполнение производится через сервисную заглушку вентиля низкого давления на наружном блоке).

5. Полностью откройте все вентили перед включением системы, иначе она будет работать с пониженной

эффективностью.

6. Проверка отсутствия утечки газа. С помощью детектора утечки или мыльной воды убедитесь, что соедине-

ния не пропускают газ.

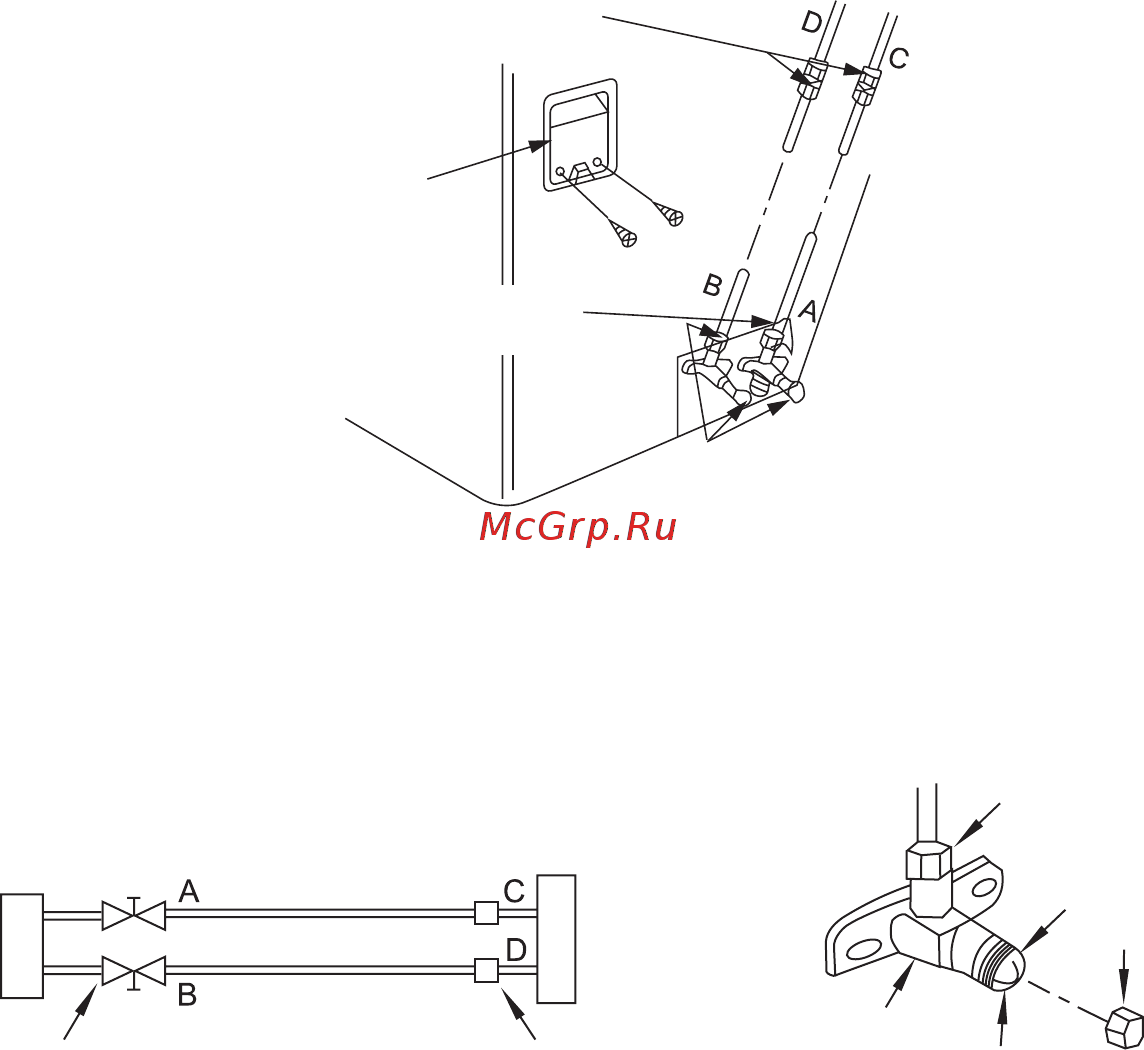

Контрольные точки

внутреннего блока

Распреде-

лительная

коробка

Контрольные точки

наружного блока

Меры предосторожности при работе с вентилями

• Отверните шпиндель вентиля до упора. Не пытайтесь вращать шпиндель дальше.

• Плотно затяните крышку вентиля гаечным ключом.

A: вентиль низкого давления

В: вентиль высокого давления

C и D – трубы, подключаемые к внутреннему блоку.

Наружный блок

Трубопровод хладагента Внутренний блок

Вентиль Полумуфта

Конусная гайка

Ограничитель

Крышка

Корпус вентиля

Шпиндель вентиля

Замечания по изгибу труб

• Во внутренней системе следует использовать гибкие трубы.

• Угол изгиба не должен превышать 90 градусов.

• Изгибайте трубы по месту, при этом стремитесь к увеличению радиуса изгиба.

• Труба не должна иметь более 3 изгибов.

Сгибание соединительной трубы с малой толщиной стенок

• Сделайте вырез в изоляционном материале в месте будущего изгиба (оберните его изоляционной лентой

после сгибания).

• Во избежание разрушения или деформации изгибайте трубу по наибольшему радиусу.

• Для сгибания труб по малому радиусу используйте трубогиб.
