Anvizor AND-27MDV Roni [6/20] Схема подключения
![Anvizor AND-27MDV Roni [6/20] Схема подключения](/views2/1389243/page6/bg6.png)

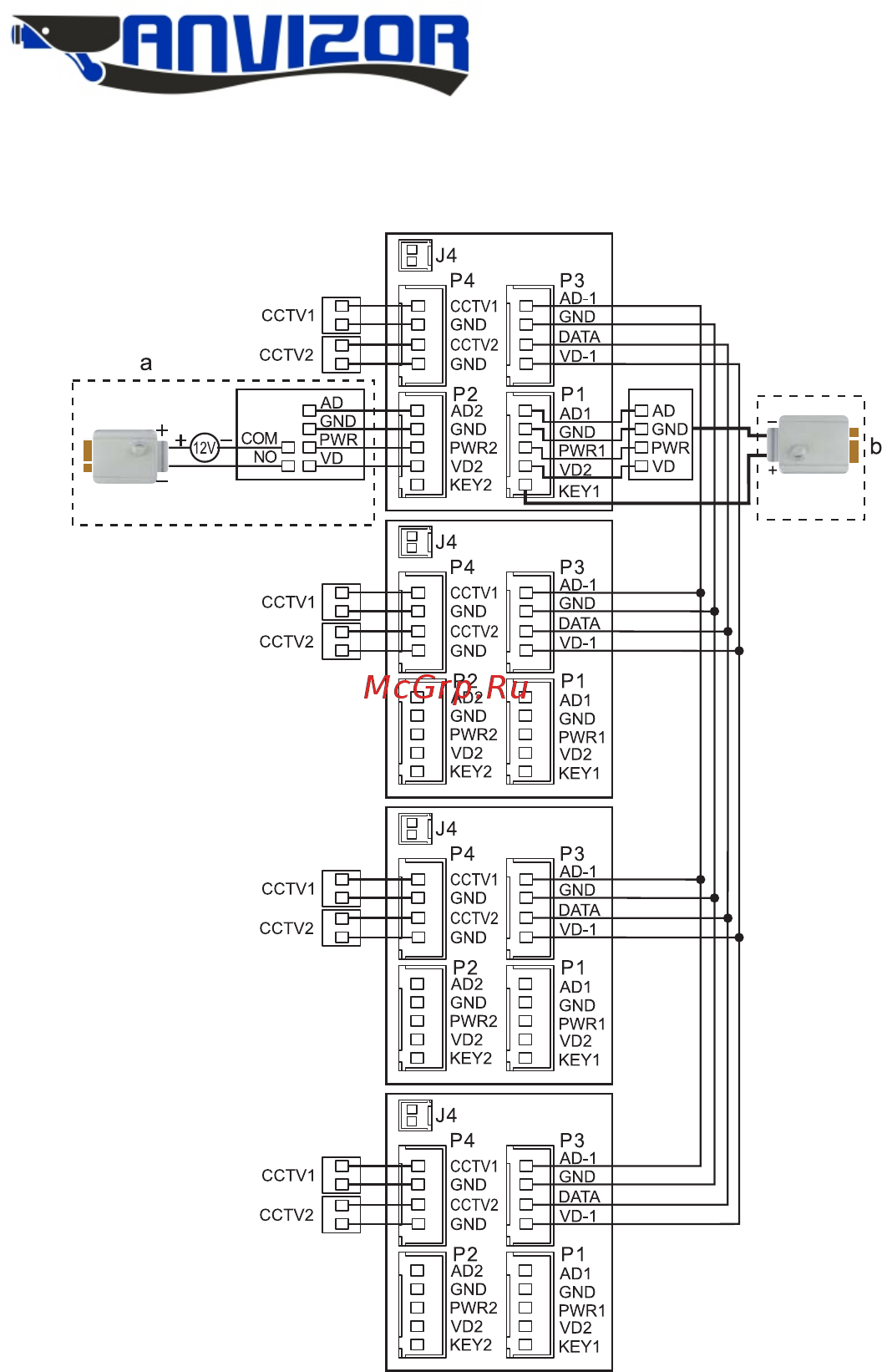

Схема подключения
Электрозамок 2
Электрозамок 1
Панель 2
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
DATA: Шина данных
CCTV: Видеокамера
Примечания:
При подключении
электрического замка
к вызывной панели
требуется дополнительный
блок питания, соответствующий
току потребления замка. Выход
KEY является импульсным, т.е.
при нажатии кнопки открывания
замка, через этот выход происходит
разряд конденсатора 2200мкФх12В.
6
