Anvizor AND-110MD Leo [3/17] Внешний вид
![Anvizor AND-110MD Leo [3/17] Внешний вид](/views2/1389244/page3/bg3.png)
Общее описание
5
4
3
2
1
6
7
8
9 10
11
12
13
14

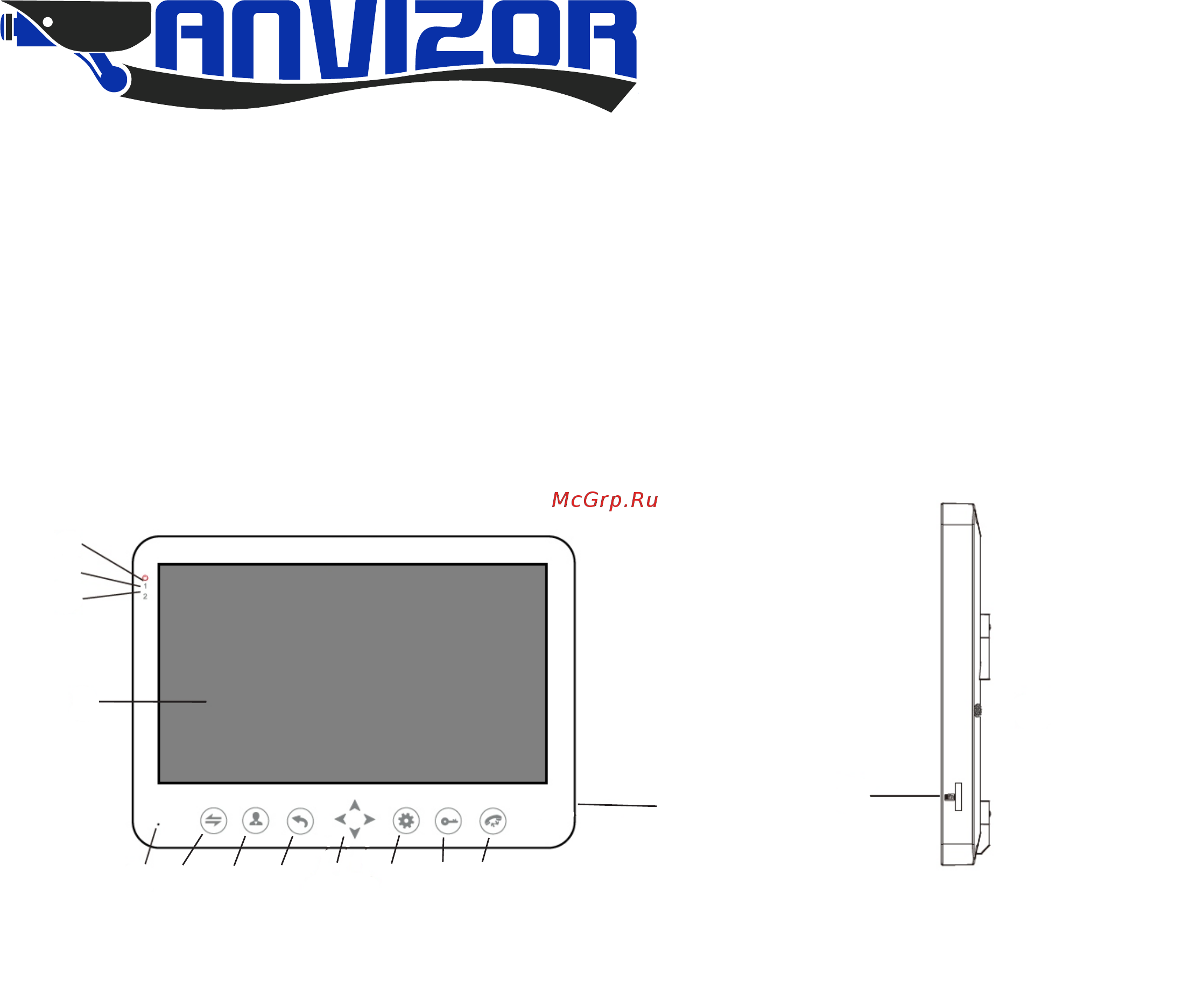

Внешний вид
Назначениe кнопок, индикаторов, разъемов
Мониторы видеодомофонной связи используются для реализации односторонней видеосвязии и
двухсторонней аудиосвязи с панелями вызова по 4-х проводной линии.
1 - индикатор питания указывает на наличие питания в устройстве.
2 - индикатор работы вызывной панели №1.
3 - индикатор работы вызывной панели №2.
4 - экран монитора используется для трансляции видеоизображения с панели вызова.
5 - микрофон используется для трансляции звука с монитора видеодомофона.
6 - громкоговоритель.
7 - кнопка Интерком/Переадресация.
8 - кнопка Просмотр используется для перелистывания источников видео.
9 - кнопка Назад/Домой используется для возврата в пунктах меню, отбоя вызова.
10 - кнопка «Стрелки» используется для навигации в меню, регулировки.
11 - кнопка входа в режим меню, подтверждение выбора.
12 - кнопка открывания замка.
13 - кнопка ответа на вызов, отбой вызова.
14 - слот SD карты используется для расширения памяти монитора.
3
