10
ВНИМАНИЕ!
Ключевые моменты при изготовлении основания.
• Ключевые моменты при изготовлении основания.
• Основание для наружного блока должно быть выполнено на твердой бетонной поверхности. Подроб-
ное описание изготовления бетонного основания см. на схеме конструкции или изготовьте основание
после измерений на месте.
• Чтобы обеспечить равномерность нагрузки в каждой точке, основание должно быть строго горизон-
тальным.
• Если основание размещено на крыше, нет необходимости в слое щебня, однако поверхность бетона
должна быть плоской. Стандартное соотношение для бетонной смеси: одна часть цемента/две части
песка/4 части щебня, стальной арматурный пруток 10. Поверхность цемента и песка должна быть
плоской, по границе основания должен быть выполнен скос.
• Перед подготовкой основания для блока убедитесь, что передняя и задняя кромки нижней панели рас-
полагаются на основании строго вертикально, так как эти кромки являются фактической опорой блока.
• Для дренажа воды следует предусмотреть сточный желоб вокруг основания.
• Предварительно необходимо проверить несущую способностью крыши.

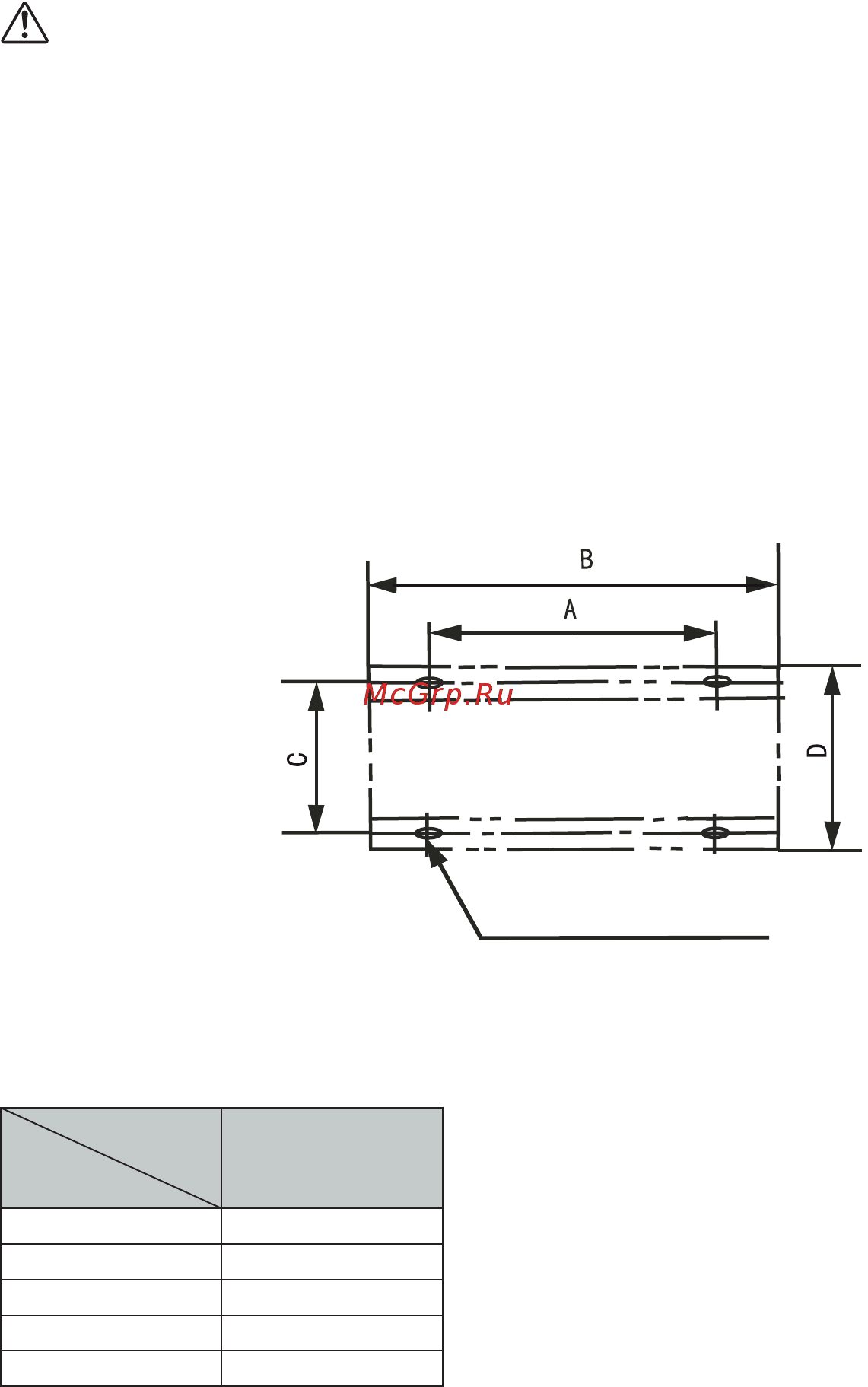

• Расположение крепежных болтов (размеры: мм)
Рис. 3-3
Глубокие прямоугольные отверстия 12х20
Табл. 3-2
РАЗМЕР
HP
8, 10, 12
A 650
B 780
C 518
D 550
D 550
Единицы измерения: мм
