7
2. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

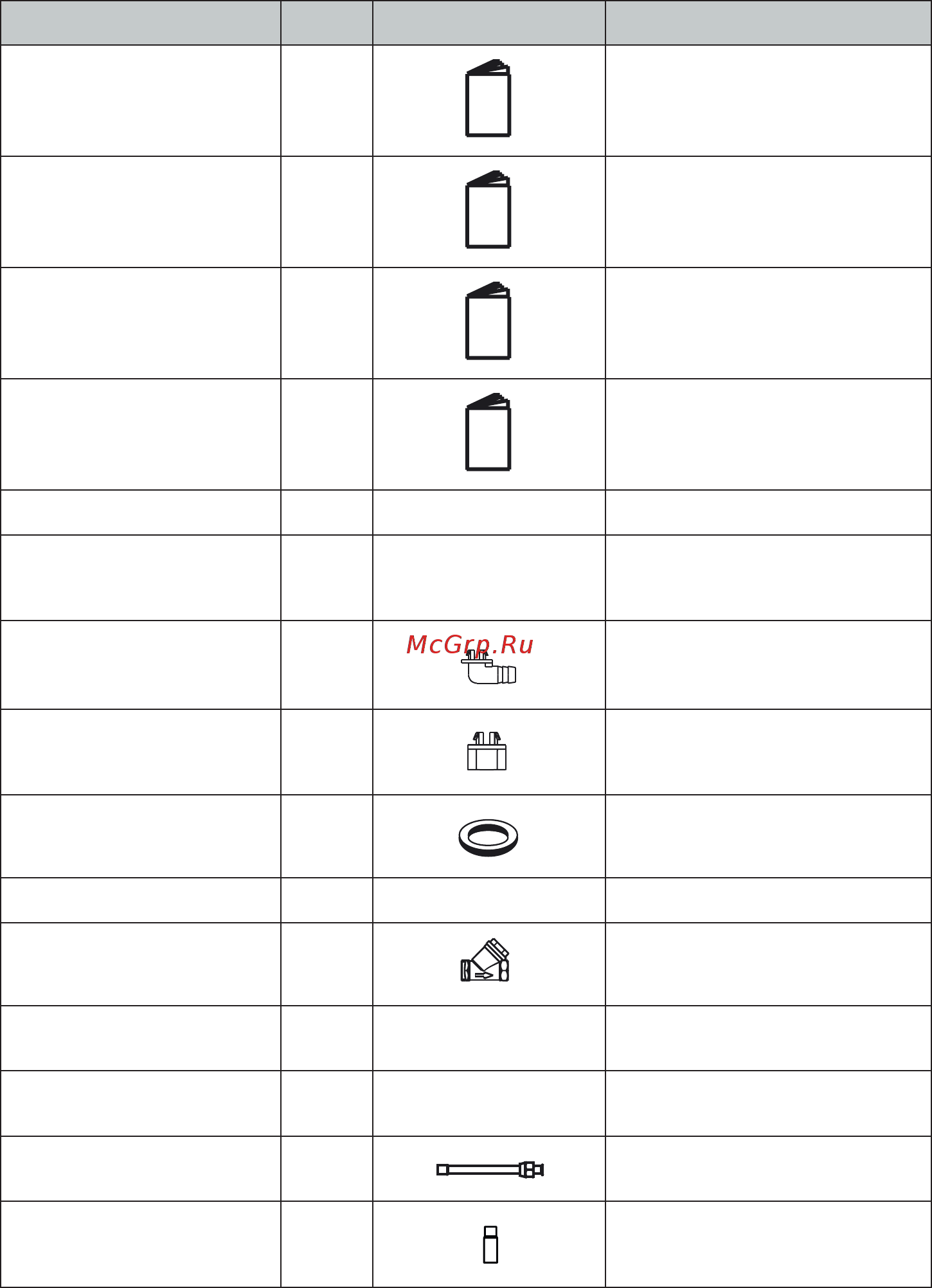

Табл. 2-1
Название Кол-во Изображения Назначение
Инструкция по монтажу
наружного блока
1
—
Инструкция по эксплуатации
наружного блока
1
Для передачи заказчику
Инструкция по эксплуатации
внутреннего блока
1
Для передачи заказчику
Инструкция пользователя 1
Для передачи заказчику
Пакет с болтами 1 — Сохранить для обслуживания
Комплект винтов для
крепления наружного
и внутреннего блоков
1—
Для крепления внутреннего
и наружного блоков
Выходной штуцер для
подсоединения дренажной
трубы
1
Для слива воды,
сконденсировавшейся внутри
блока
Заглушка дренажного
отверстия
1
Для перекрытия дренажного
отверстия в корпусе блока, не
нуждающегося в дренаже
Уплотнительное кольцо 2
Для предотвращения течи воды
из корпуса
Герметичная заглушка 8 — Для чистки трубопровода
Y-образный водяной фильтр 1
Присоединяется со стороны трубы
подачи воды
Инструкция по монтажу
рефнетов внутреннего блока
1—
Инструкция по монтажу
рефнетов наружного блока
1—
Соединительная арматура
для труб
1
Присоединяется со стороны
жидкостной трубы
Соединительный патрубок
газовой линии
1 или 2
Присоединяется со стороны трубы
газовой линии (KTWY250, 290 - 1 шт.,
KTWY340 - 2 шт.)
