11

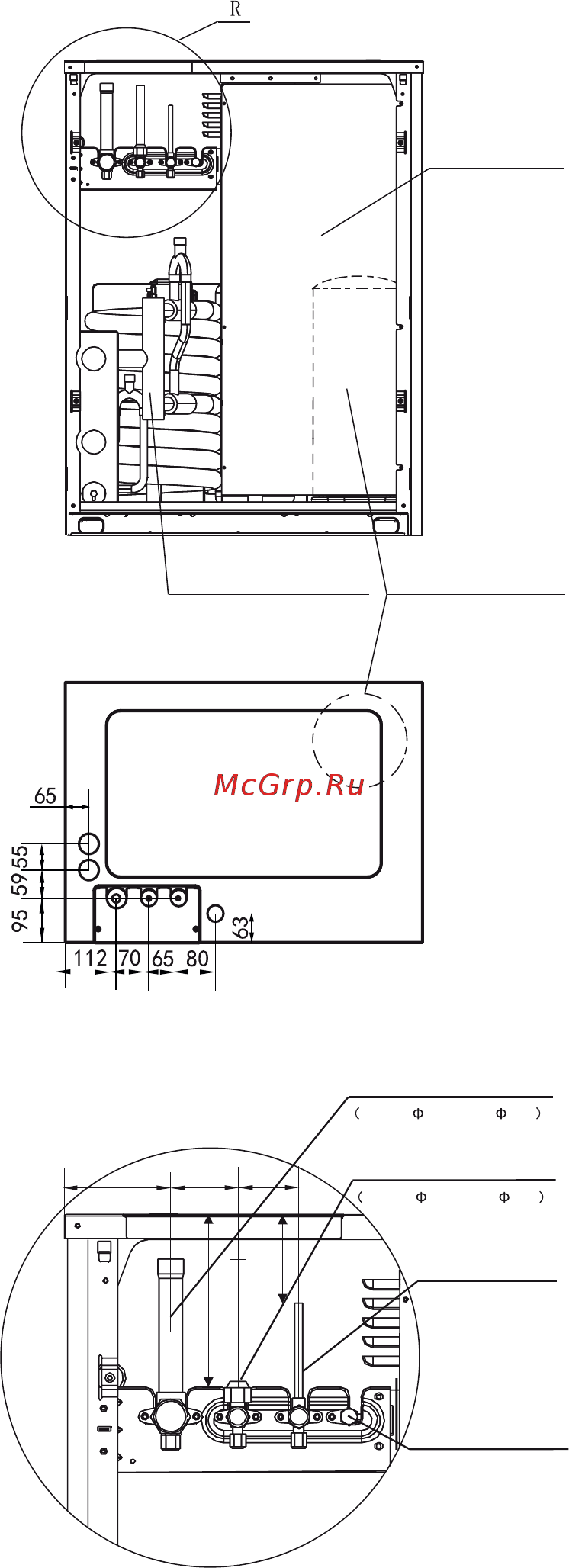

При подсоединении труб соблюдайте указанные на иллюстрации размеры (мм)
8,10HP: 25.4;12HP: 31.8
8,10HP: 12.7;12HP: 15.9
70
112
65
180
93
Корпус распределительной
коробки
Компрессор (после
электрического щитка)
Труба газовой линии
Выноска R, увеличено
Жидкостная труба
(Дополнительное оборудование блока)
Уравнительная масляная трубка
Для параллельного соединения модульных блоков
Место контроля
Для параллельного соединения модульных блоков
Двухтрубный
теплообменник
Рис. 3-4
Рис. 3-5
Рис. 3-6
