Samsung HT-D555K [12/45] Задняя панель
![Samsung HT-D555K [12/45] Задняя панель](/views2/1038959/page12/bgc.png)
12 Pyccкий
Подготовка к использованию
Pyccкий 13
1
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании.
При установке устройства необходимо обеспечить как
минимум 10 см свободного пространства со всех сторон
от вентилятора.
2
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключение фронтальных, центрального, объемного
звучания громкоговорители и сабвуфера.
3
ВНЕШНИЙ ЦИФРОВОЙ ОПТИЧЕСКИЙ ВХОД
(ЦИФРОВОЙ АУДИОВХОД)
Используется для подключения внешнего
оборудования, снабженного цифровым выходом.
4
ГНЕЗДО ДЛЯ УСТАНОВКИ КАРТЫ
БЕСПРОВОДНОГО ДОСТУПА TX
Карта TX обеспечивает связь между основным
устройством и дополнительным беспроводным
приемником.
5
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI
OUT с входом HDMI на телевизоре для получения
изображения наилучшего качества.
6
ГНЕЗДА AUX IN 2
Подключение к 2-канальному аналоговому выходу
внешнего устройства (например, видеомагнитофона).
7
ГНЕЗДО VIDEO OUT
Подключите к этому гнезду (VIDEO OUT) видеовход
телевизора (VIDEO IN).
8
ГНЕЗДА КОМПОНЕНТНОГО ВИДЕОВЫХОДА
Подключение телевизора при помощи компонентного
видеовыхода.
9
FA NET (только для обслуживания)
Используется для проведения ремонта.
10
ГНЕЗДО ДЛЯ FM-АНТЕННЫ
Подключение FM-антенны.

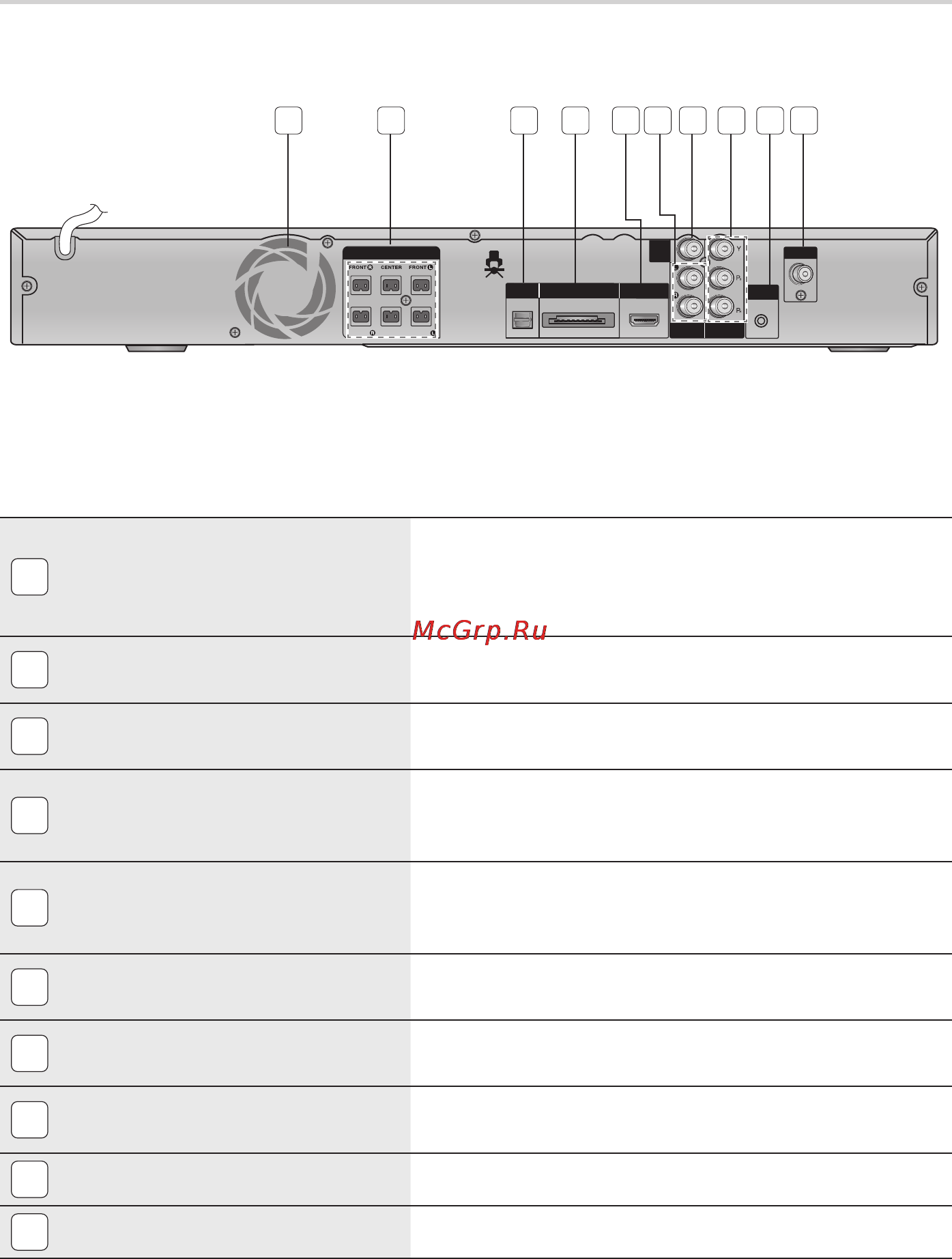

Задняя панель
FM ANT
FA NET
(Only For Service)
DIGITAL
AUDIO IN
WIRELESS
OPTICAL
SURROUND SUBWOOFER SURROUND
HDMI OUT
SPEAKERS OUT
AUX
IN 2
COMPONENT
OUT
VIDEO
OUT
1 2 3 4 6 109875
