22 Pyccкий
Pyccкий 23
02 Connections02 Подключение

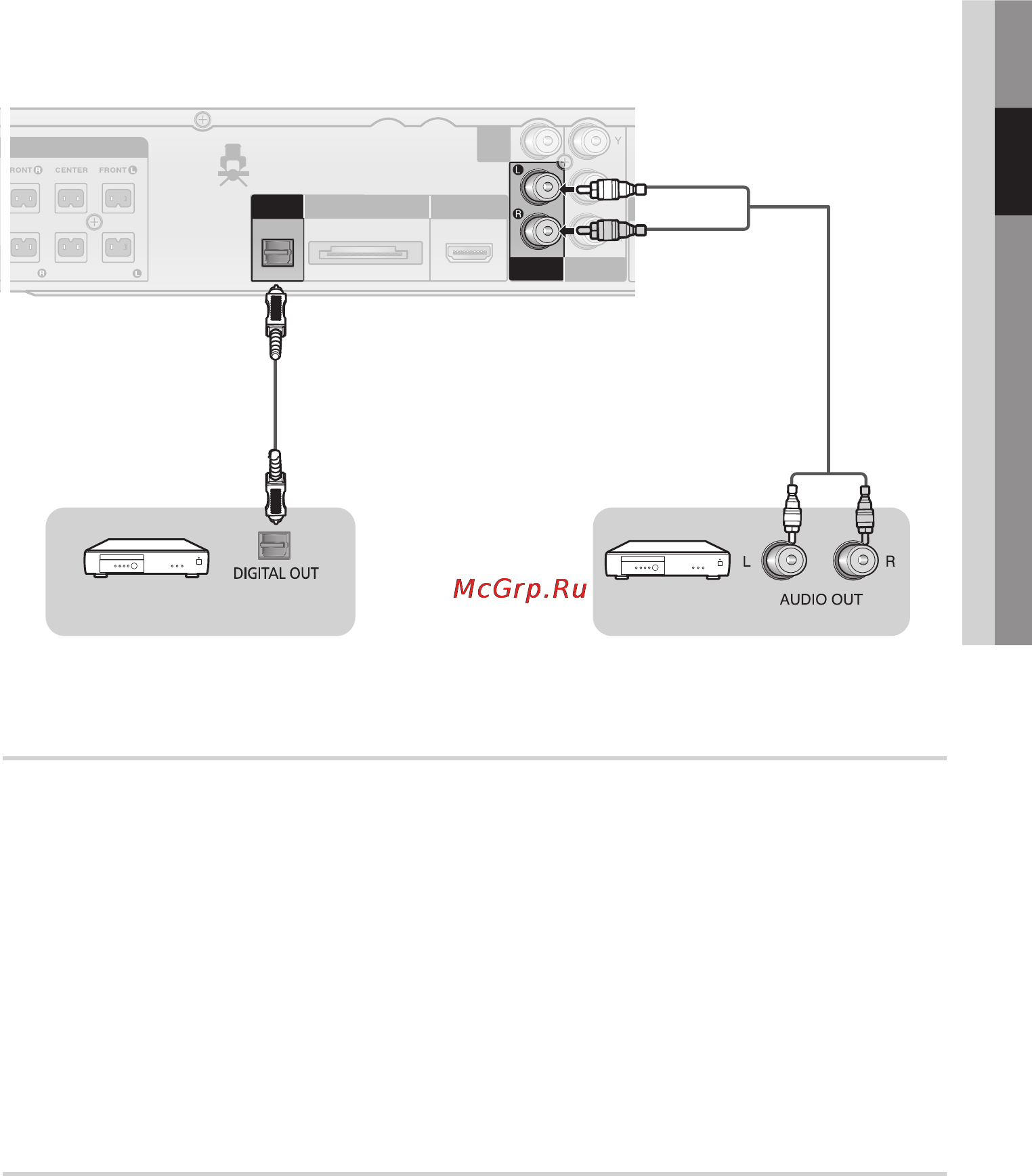

AUX2: Подключение внешнего аналогового устройства
Таким устройством может быть, например, видеомагнитофон.
Соедините звуковой вход AUX IN 2 (Audio) на задней панели домашнего кинотеатра с выходом
Audio Out внешнего аналогового устройства.
Цвета штекера и гнезда должны быть одинаковыми.
Нажмите кнопку FUNCTION для выбора входа AUX2.
Переключение режимов:
DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ FM
ПРИМЕЧАНИЕ
Можно подключить видеовыход видеомагнитофона к телевизору, а аудиовыход - к домашнему
кинотеатру.
ОПТИЧЕСКИЙ ВХОД: подключение внешнего цифрового
устройства
Устройства с цифровым сигналом, например, приемник кабельного телевидения/спутниковый
приемник (телеприставка).
Соедините вход DIGITAL AUDIO IN (OPTICAL) на домашнем кинотеатре с цифровым выходом
внешнего цифрового устройства.
Нажмите кнопку FUNCTION для выбора D.IN
Переключение режимов:
DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ FM
1.
~
2.
~
✎
`
1.
2.
~
FM ANT
FA NET
(Only For Service)
DIGITAL
AUDIO IN
WIRELESS
OPTICAL
SURROUND SUBWOOFER SURROUND
HDMI OUT
SPEAKERS OUT
AUX
IN 2
COMPONENT
OUT
VIDEO
OUT
Оптический кабель
(не входит в комплект)
Аудиокабель (не входит в комплект)
Если внешнее аналоговое устройство имеет
только один аудиовыход, подключите либо
левый, либо правый вход.
Телеприставка
Видеомагнитофон
AUX 2
ОПТИЧЕСКИЙ ВХОД
Белый
Красный
HT-D550K-RU-RUS_0223.indd 23 2011-02-23 �� 10:12:35
