11

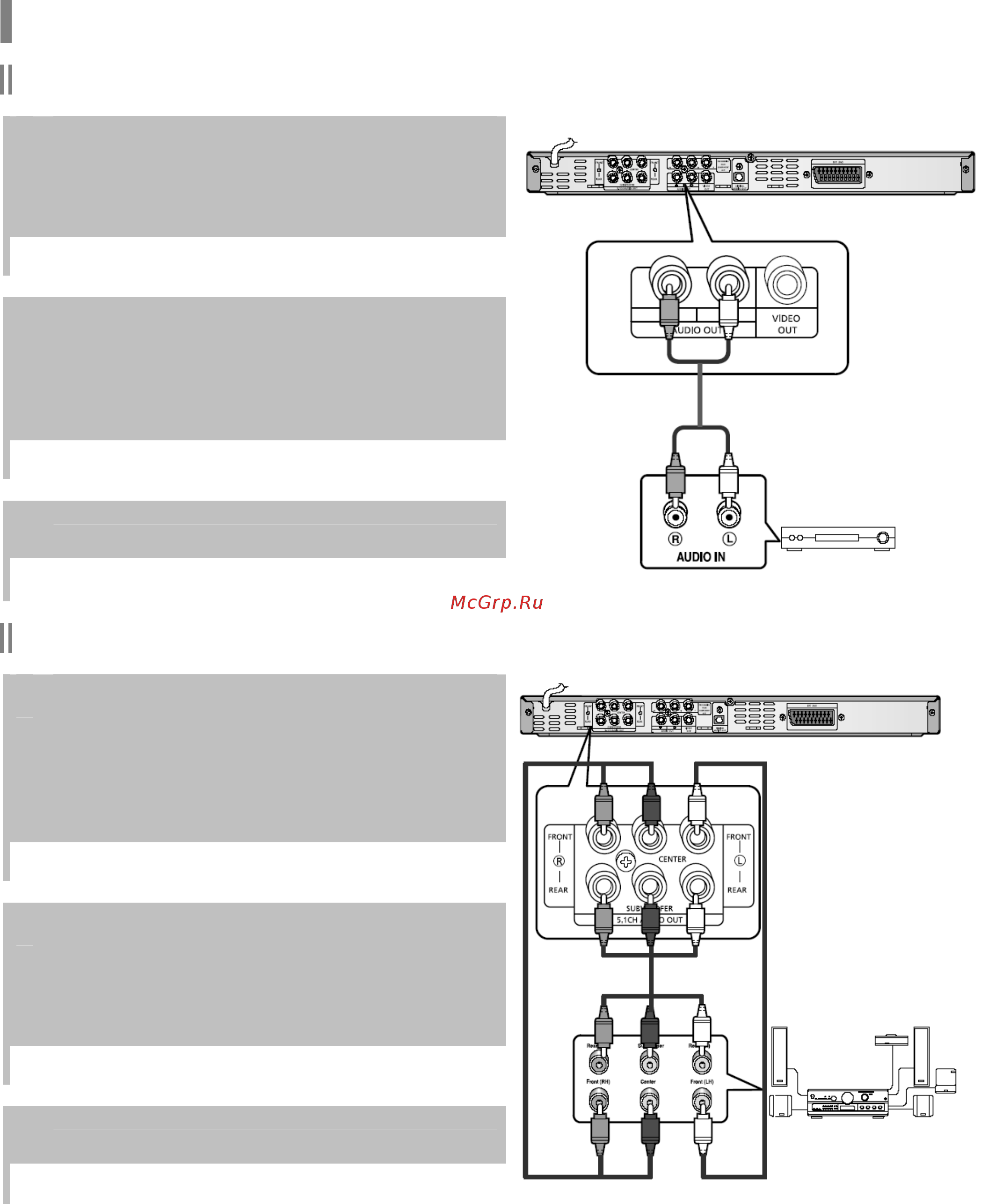

Подключение выхода аудиосигнала к усилителю
Подключение к аудиосистеме (2-канальному усилителю)
1
Используя аудио кабель, соедините разъемы
AUDIO OUT (Выход аудио) (красный и
белый) на задней панели системы с
разъемами AUDIO IN (Вход аудио) (красный
и белый) на усилителе.
2
Используя кабель (кабели) для
видеосигнала, соедините выходные разъемы
VIDEO, COMPONENT или AV (Скарт) на
задней панели системы с входными
разъемами VIDEO, COMPONENT или AV
(Скарт) на телевизоре.
3
Включите систему, телевизор и усилитель.
Подключение к 5.1-канальному аналоговому усилителю
1
Используя аудио кабели для 5.1-канального
аналогового усилителя (покупаются
отдельно), соедините разъемы 5.1CH AUDIO
OUT (выход 5.1-канального аудиосигнала) на
задней панели системы с разъемами 5.1CH
AUDIO IN (вход 5.1-канального аудиосигнала)
на 5.1-канальном аналоговом усилителе.
2
Используя кабель (кабели) для
видеосигнала, соедините выходные разъемы
VIDEO, COMPONENT или AV (Скарт) на
задней панели системы с входными
разъемами VIDEO, COMPONENT или AV
(Скарт) на телевизоре.
3
Включите систему, телевизор и усилитель.
Красный
Белый
А
удио кабель
2-канальный
стереоусилитель
5.1-канальный аналоговый
усилитель
