42
С помощью звукового измерителя натяжения Sonic Tension Meter
Требуемые величины для измерения приведены в листе передач, который входит в
состав технической документации каждой вентиляторной секции. содержится в
приложении 9.6.
Процедура (Sonic Tension Meter – акустический)
Задайте величины
– удельного веса ремня - MASS
– ширины ремня - WIDTH
– длины линии ремня – SPAN.
Придержите датчик примерно 10 см от ремня и слегка постучите пальцем по
ремню.
Сравните измеренную величину f (частота [Hz]) с минимальной и максимальной
величинами частоты дополнительной натяжки (образец - приложение 9.6).
Примечание:
a) если измеренная величина f меньше чем „Минимальная частота Hz (Sonic),
необходима дополнительная натяжка ремня.
b) если измеренная величина f больше чем „Максимальная частота Hz (Sonic),
необходимо ослабление ремня.
c) в листе передач (приложение 9.6) обратите внимание на приведенные
величины частоты Hz для натяжки и дополнительного натяжения (после
24 часов работы/эксплуатации) и соблюдайте их. См.Рис. 56.
Предупреждения
Проблемы, возникающие в связи с недостаточным натяжением ремня
Чрезмерный износ в связи с отклонением ремня от канавки шкива.
Чрезмерный производственный шум.
Чрезмерная вибрация ремня.
Аномальная нагрузка.
Проблемы, возникающие в связи с чрезмерным натяжением ремня
Чрезмерная нагрузка подшипника, вала и двигателя с последующим
сокращением их срока службы.
Повышающаяся нагрузка всех остальных компонентов.
Повышение вибрации и шума.

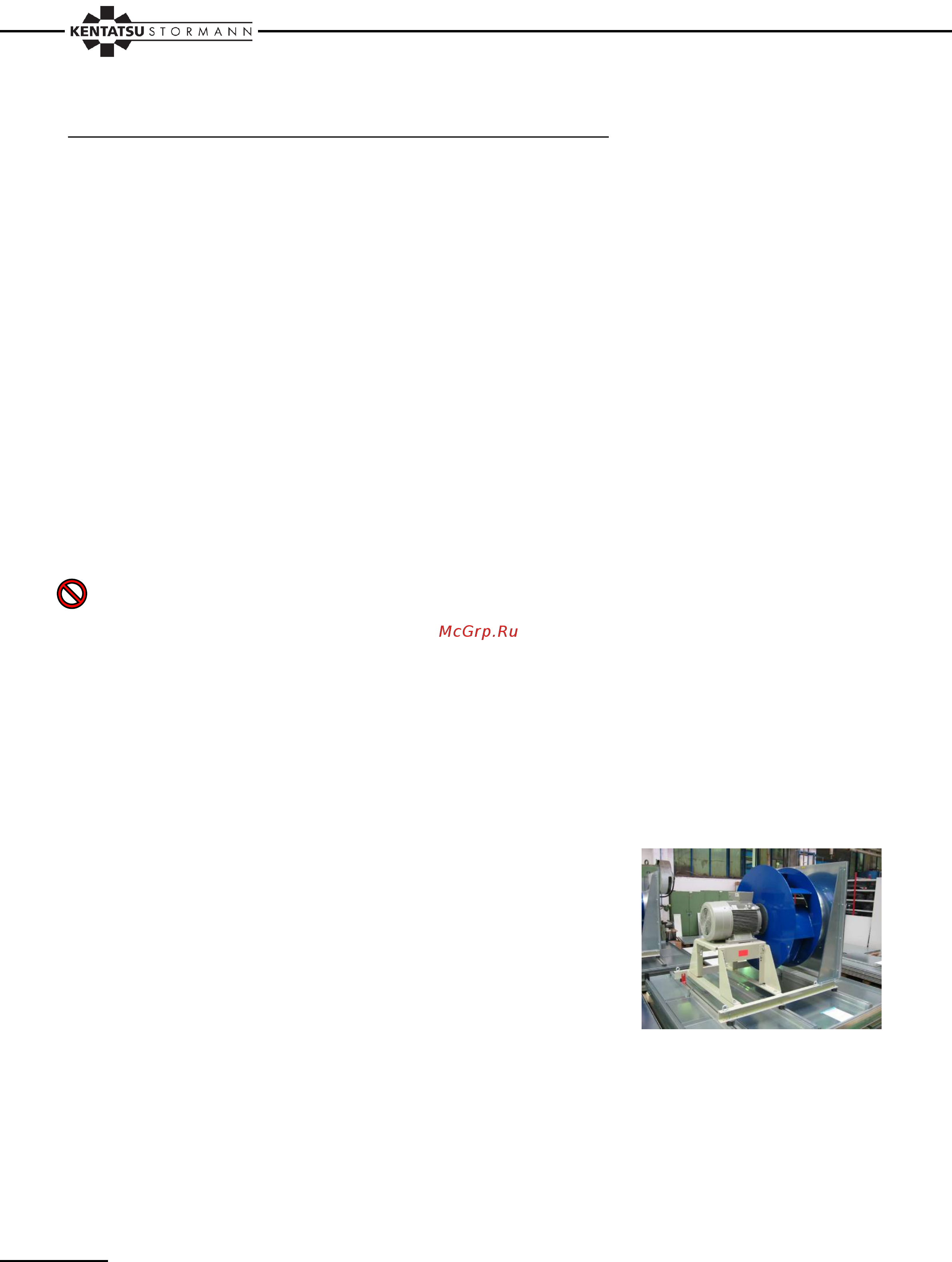

5.2.2.3 Вентиляторы со свободным рабочим колесом
Ввод в эксплуатацию
Перед вводом в эксплуатацию проверьте:
были ли монтаж и электрическое подключение
выполнены специалистом и профессионально,
были ли из места установки рабочего колеса и
камеры всасывания удалены возможные остатки после монтажа и инородные
предметы.
Проверьте отбор тока! Если отбор тока больше, чем указано на заводской табличке
двигателя, необходиимо изъять вентилятор из эксплуатации.
Проверьте направление вращения, руководствуйтесь стрелкой, которая обозначает
направление вращения и которая находится на рабочем колесе.
Сохраняйте свободными и чистыми линии подвода воздуха к вентилятору– опасность
вызванная улетающими предметами.
Во избежание быстрого износа избежайте частые пуски и остановки.
