Supra SCD-303 [5/28] Руководство по эксплуатации

-5-

руководство по эксплуатации

положением подключенных проводов, чтобы случайно не повредить их.

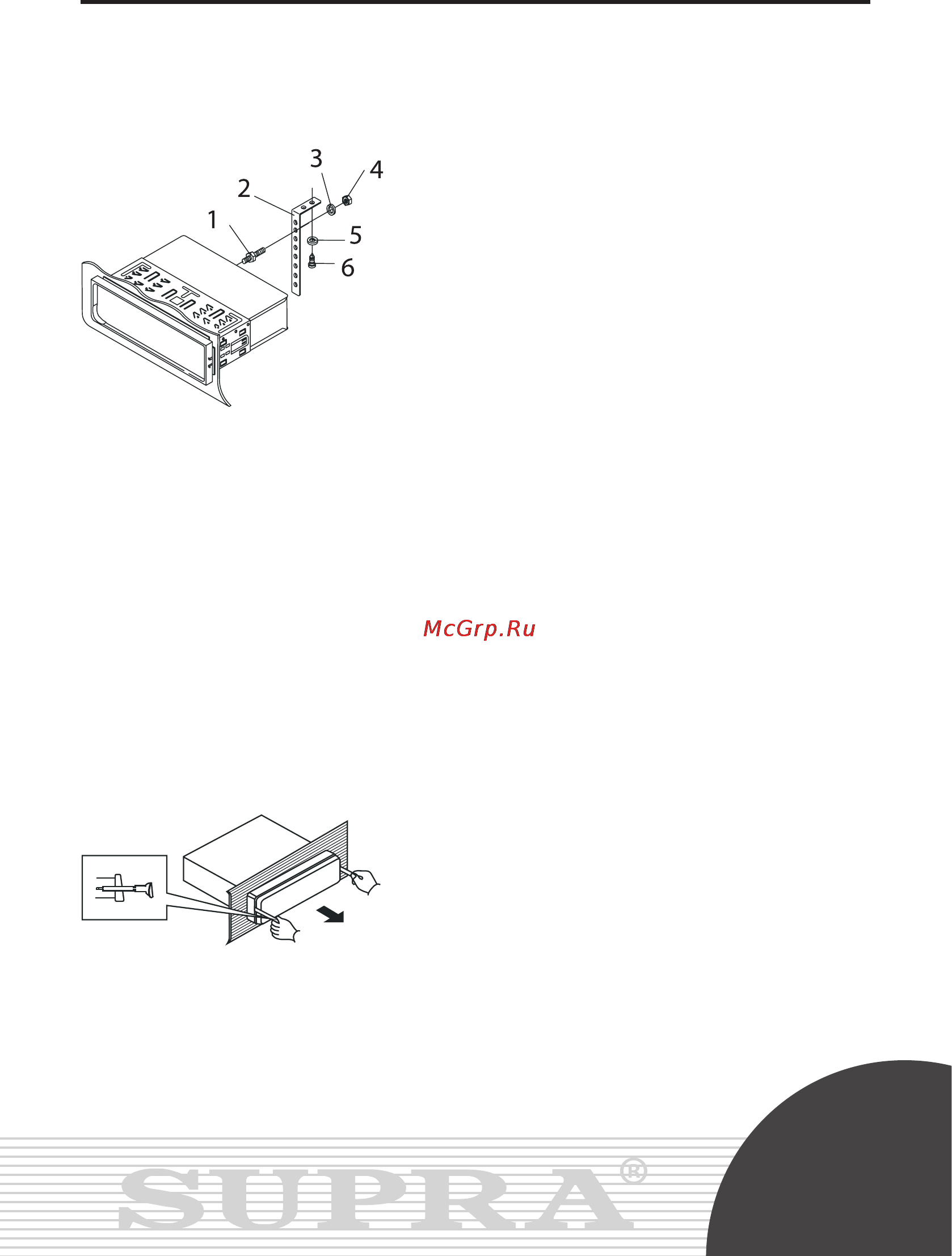

9. Закрепите тыловую часть ресивера при помощи металлической скобы, как показано на рисунке.

При необходимости изогните её.

1) Крепежный болт

2) Металлическая скоба

3) Пружинная шайба

4) Гайка

5) Шайба

6) Винт (5х25мм)

10. Подсоедините провод к «-» клемме автомобильного аккумулятора. Установите обрамление и

переднюю панель (см. раздел Установка и снятие передней панели).

Порядок извлечения аппарата

1. Убедитесь, что зажигание выключено. Отсоедините провод от «–» клеммы аккумулятора автомобиля.

2. Снимите металлическую скобу с задней стенки устройства (если ранее устанавливалась).

3. Нажмите кнопку снятия передней панели.

4. Снимите обрамление, потянув его на себя.

5. Вставьте до упора ключи, входящие в комплект поставки ресивера, в пазы на боковых поверх-

ностях передней панели. Извлеките ресивер из рамки, потянув его на себя.
