1 Перед использованием Руководство пользователя серии ALE
- 8 -

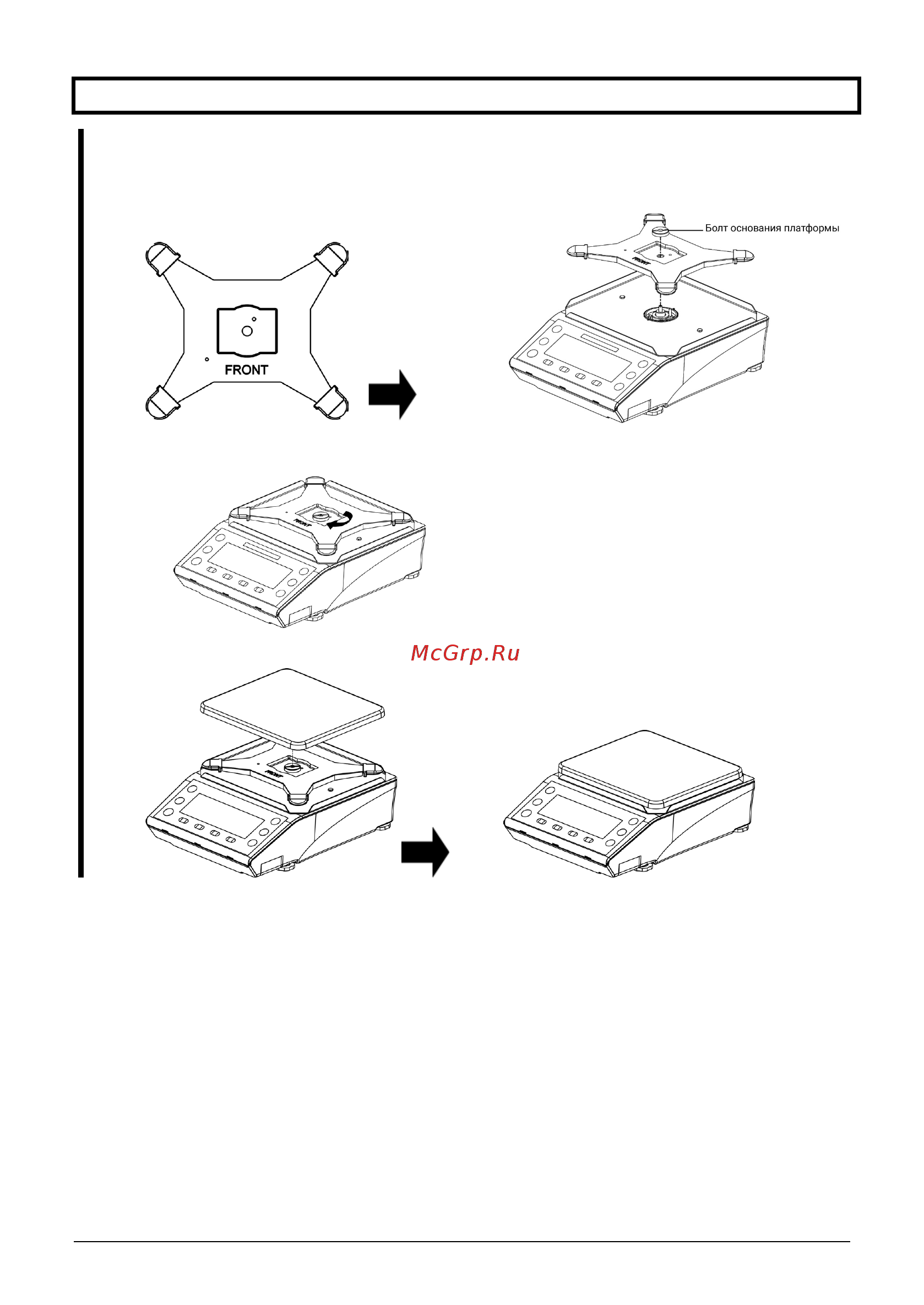

1-5-2 Сборка весов (Модель с квадратной платформой (Max 1500–15000 гр.))
1
(1) Расположите основание платформы надписью "FRONT" к дисплею.
(2) Установите основание весовой платформы на весы.
(3) Закрутите фиксирующий болт основания платформы до упора.
2
Затяните крепление весовой платформы.
3
Установите весовую платформу на основание.
