1 Перед использованием Руководство пользователя серии ALE
- 10 -
1-6 Описание операционных клавиш.

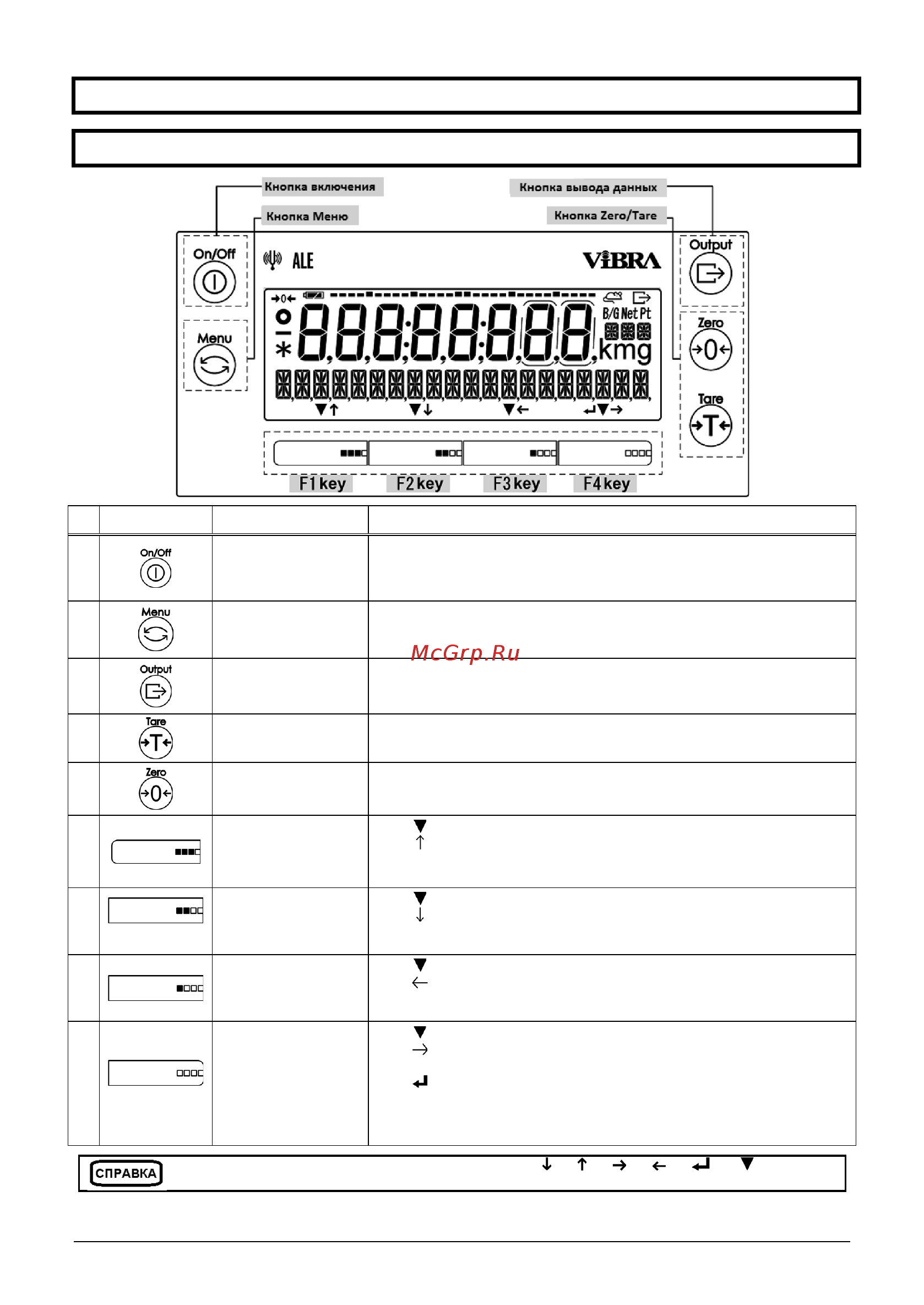

1-6-1 Основные клавиши.
No
Клавиша
Название
Функция
1
[On/Off]
[Вкл. /Вык.]
Включает и выключает питание весов. Для включения нажмите эту
кнопку. Для выключения нажмите и держите кнопку несколько секунд.
2
[Menu]
[Меню]
Используется для вызова меню настроек или выхода из меню
настроек. Также используется для отмены последней настройки и
возвращения к режиму взвешивания.
3
[Output]
[Вывод]
Используется для передачи данных на внешнее устройство.
Используется для импорта данных в режиме взвешивания
компонентов / статистики.
4
[Tare]
[Тара]
Используется для учёта массы тары.
5
[Zero]
[Ноль]
Используется для установки нуля.
6
[F1]
([F] key)
<
<
>
>
:
:
Используется для выбора режима, функции или
объекта.
Используется для перемещения указателя в меню
или для увеличения числовых значений.
7
[F2]
([F] key)
<
<
>
>
:
:
Используется для выбора режима, функции или
объекта.
Используется для перемещения указателя в меню
или для уменьшения числовых значений.
8
[F3]
([F] key)
<
<
>
>
:
:
Используется для выбора режима, функции или
объекта
Используется для перемещения указателя в меню
или для выбора цифры к изменению.
9
[F4]
([F] key)
<
<
<
>
>
>
:
:
:
Используется для выбора режима, функции или
объекта.
Используется для перемещения указателя в меню
или для выбора цифры к изменению.
Используется для входа/выполнения пункта меню,
объекта или для возврата в меню/режим
взвешивания.
Клавиши [F], над которыми отображены символы < >, < >, < >, < >, < > , < > являются
активными в данный момент.
