Установите на рабочий диск центральные и периферийные пальцы,
нужного диаметра, при необходимости, установите обкатные ролики.
Во избежание вытяжки арматуры, рекомендуется всегда использовать
обкатные ролики, как на центральных так и на периферийных пальцах.
Установите упор в упорную рейку. Упор необходимо зафиксировать
при помощи квадратного пальца и регулировочного болта (см рис. 3).
Упор рекомендуется использовать при малых диаметрах. Для больших
диаметров рекомендуется использовать пальцы, во избежание
повышенного трения.
Установите арматуру между втулок. Между арматурой и втулками
должен быть зазор не менее 2 мм.
Вставьте штифт в отверстие на требуемый угол изгиба.
Установите тумблер режима работы (К1) в автоматический режим (под
углом).

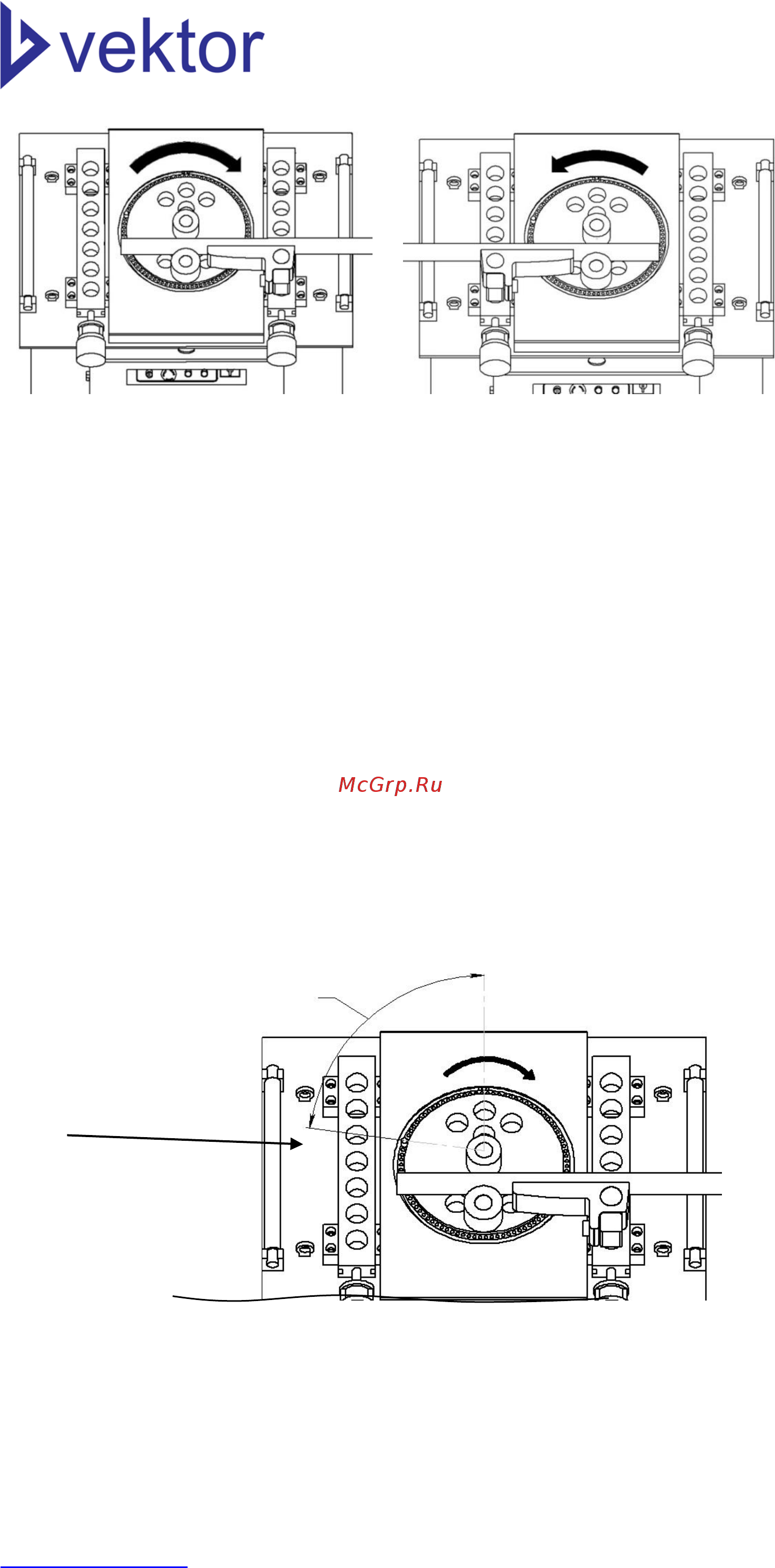

Рис. 6а Подача справа
Рис. 6б Подача слева
Штифт
Требуемый угол изгиба
Рис. 7 Выбор угла изгиба
