6
www.vektortool.com
3.2 Рабочее место
Начальным считается такое положение, когда стопорный выступ замыкает
выключатель стопа. В автоматическом режиме диск вращается до тех пор,
пока штифт не замкнет концевой выключатель возврата (достигнут
требуемый угол изгиба). Во избежание вытяжки арматуры рекомендуется
всегда использовать обкатные ролики.
После этого пробку тщательно закручивают, заливают чистое масло.
Концевой выключатель
возврата
Маслозаливная
горловина
Отверстия
для штифта
Стопорный
выступ
Концевой выключатель
стопа
Штифт

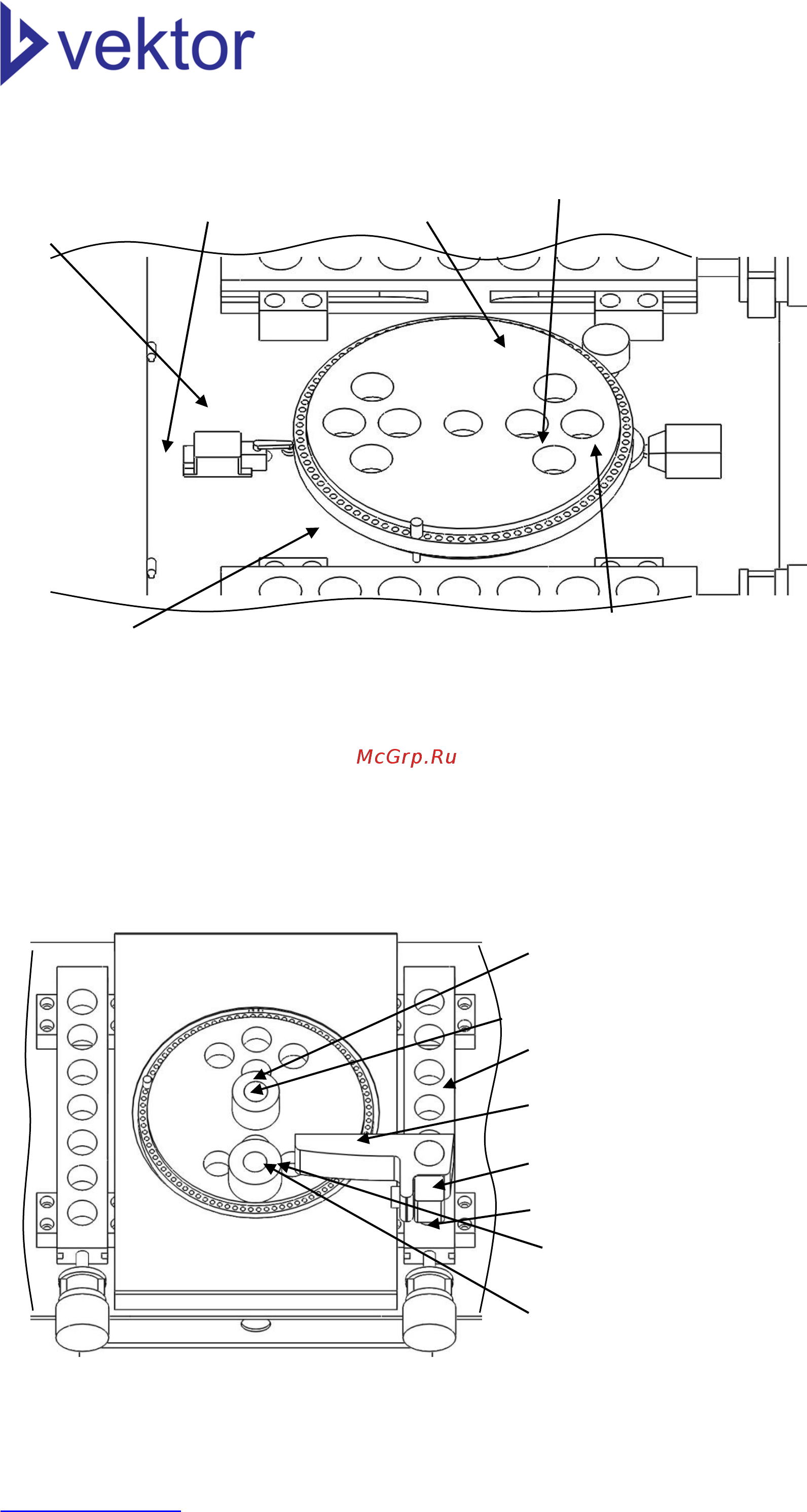

Рис. 4 Вид с поднятой крышкой
Центральный
обкатной ролик
Центральный палец
Упорная рейка
Упор
Палец для упора
Регулировочный болт
Периферийный
обкатной ролик
Обкатной палец
Рис. 3 Рабочая поверхность
