5
www.vektortool.com
3.1 Панель управления
Таблица 2. Назначение кнопок
Внешний вид панели управления различных моделей может отличаться.
Назначение кнопок во всех моделях одинаковое. В станке GW 40 отсутствует
переключатель фаз.
№
К1
К2
К3
К4
К5
Название
Тумблер
режима
работы
Кнопка
Аварийной
остановки
Кнопка
вращения
рабочего
диска по
часовой
стрелке.
Кнопка
вращения
рабочего
диска против
часовой
стрелки.
Переключатель
фаз
Назначение
Переключение
режима:
Вертикально –
ручной режим.
Под углом –
автомат
При
нажатии
происходит
отключение
станка
В ручном
режиме
вращает диск
по часовой
стрелке, в
автоматическ
ом запускает
режим.
В ручном
режиме
вращает диск
по часовой
стрелке в
автоматическ
ом
возвращает
диск в
начальное
положение
0-станок
выключен.
1-вращение по
часовой.
2-вращение
против
К1 К2 К3 К4 К5

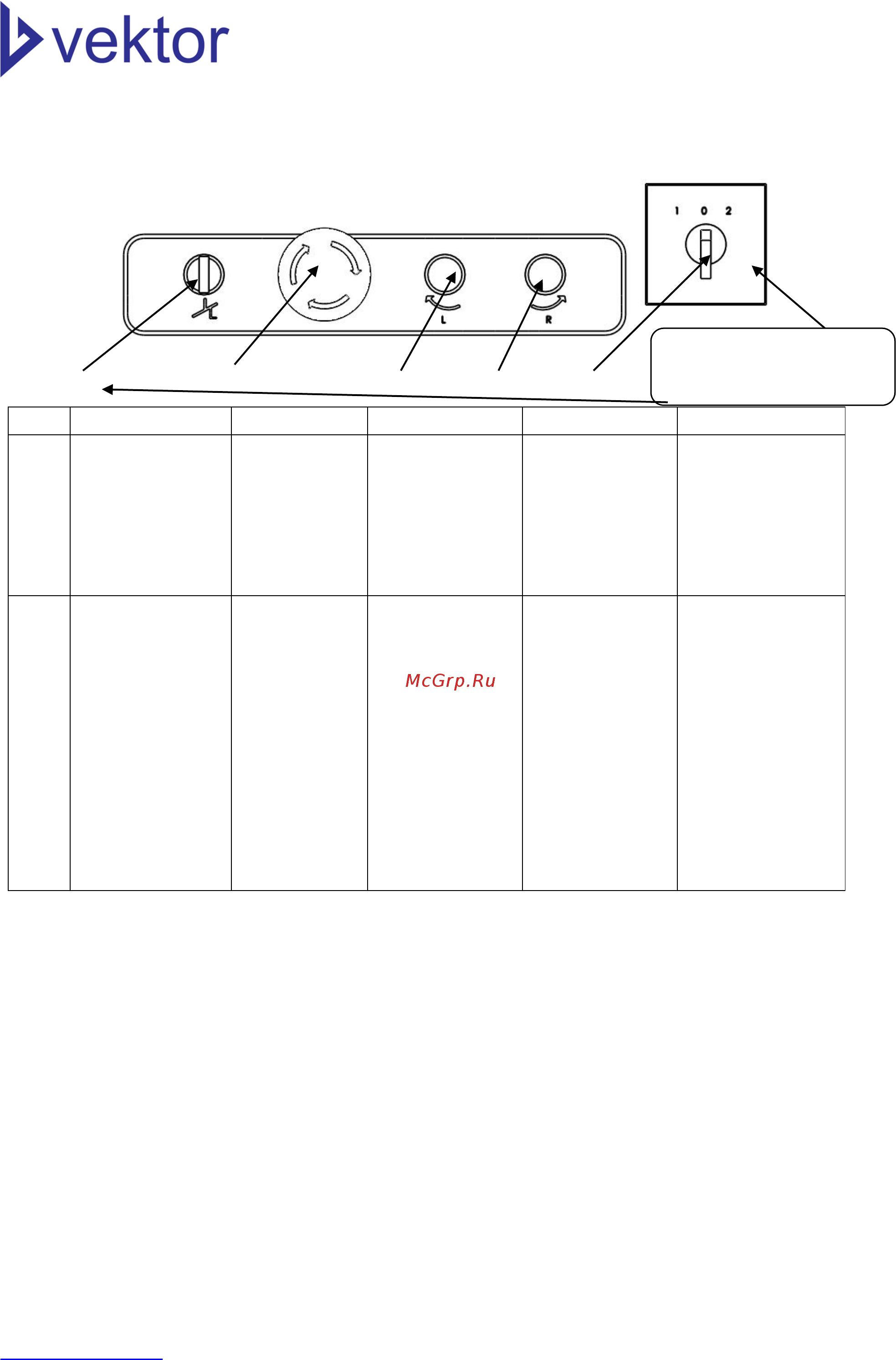

Рис. 2 Панель управления
*С автоматическим
доводчиком
