KRONWERK 96604 [4/10] 96604010

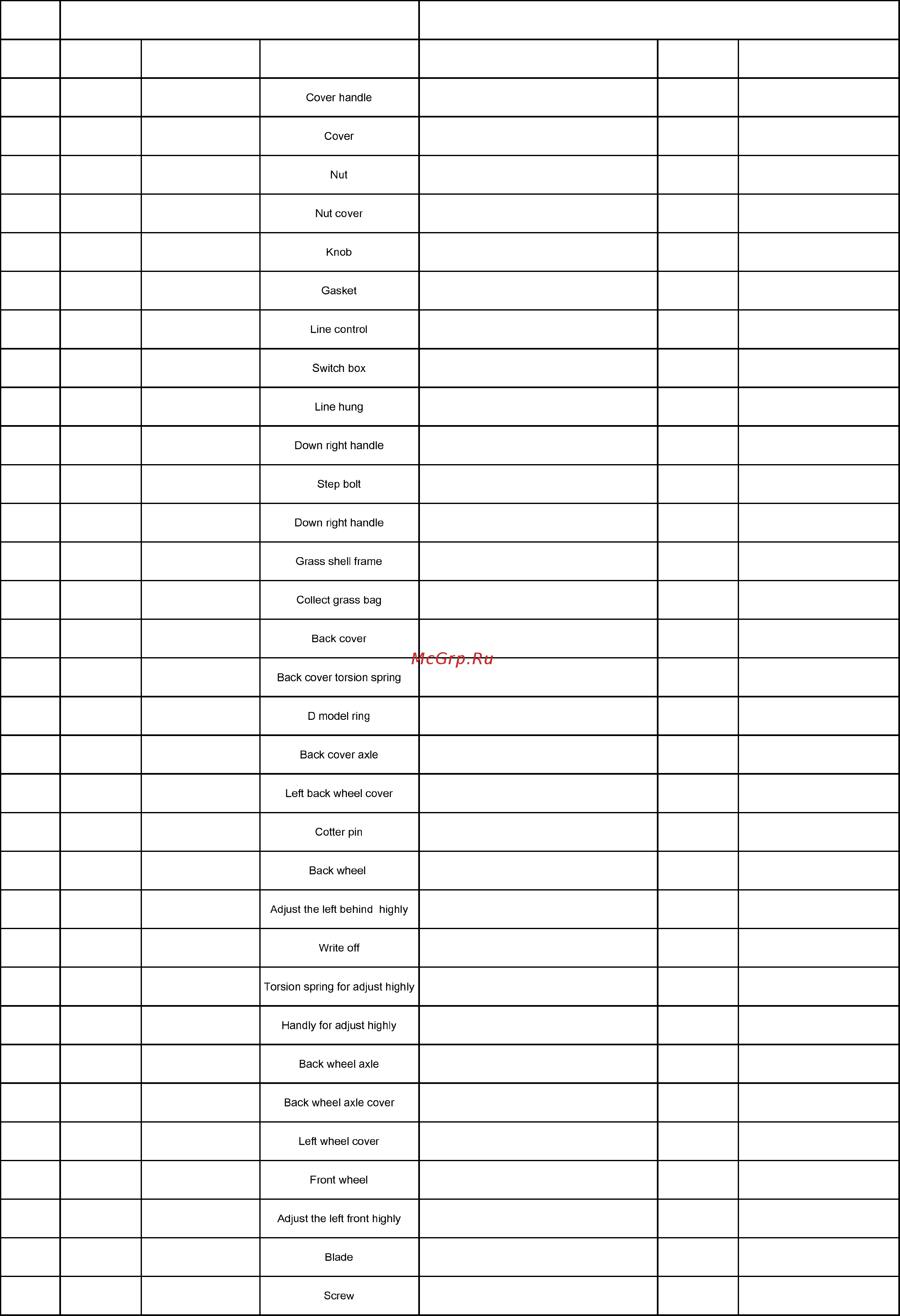

![KRONWERK 96604 [4/10] 96604010](/views2/1391293/page4/bg4.png)
96 604
Газонокосилка электрическая EGC-1500, 1500 Вт, шир. 370 мм, 5
уров., ткан. травосб.35 л. KRONWERK
1 Общая схема
Номер на
схеме
Код
Кодировка
производителя
Английское наименование Наименование Количество Примечание
1 96604001 Ручка крышки 1
2 96604002 Крышка верхняя 1
3 96604003 Гайка м 8 2
4 96604004 Гнездо гайки 2
5 96604005 Ручка 2
6 96604006 Проставка ручки 2
7 96604007 Фиксатор кабеля 2
8 96604008 Пульт управления в сборе 1
9 96604009 Кронштейн кабеля 1
10 96604010 Кронштейн рукоятки правый 1
11 96604011 Болт м 8х50 2
12 96604010 Кронштейн рукоятки правый 1
13 96604013 Каркас травосборника 1
14 96604014 Травосборник 1
15 96604015 Крышка задняя 1
16 96604016 Пружина 1
17 96604017 Кольцо стопорное 6 2
18 96604018 Ось крышки 1
19 96604019 Колпак колеса задний левый 1
20 96604020 Шплинт 2х30 4
21 96604021 Колесо заднее 2
22 96604022 Кронштейн колеса задний левый 1
23 96604023 Ось рычага 1
24 96604024 Пружина торсионная 1
25 96604025 Рычаг подъёма 1
26 96604026 Ось задняя 1
27 96604027 Фиксатор задней оси 2
28 96604028 Колпак колеса передний левый 1
29 96604029 Колесо переднее 2
30 96604030 Кронштейн колеса передний левый 1
31 96604031 Нож 1
32 96604032 Болт м8х22 1
Содержание
- 96604001 4
- 96604002 4
- 96604003 4
- 96604004 4
- 96604005 4
- 96604006 4
- 96604007 4
- 96604008 4
- 96604009 4
- 96604010 4
- 96604011 4
- 96604013 4
- 96604014 4
- 96604015 4
- 96604016 4
- 96604017 4
- 96604018 4
- 96604019 4
- 96604020 4
- 96604021 4
- 96604022 4
- 96604023 4
- 96604024 4
- 96604025 4
- 96604026 4
- 96604027 4
- 96604028 4
- 96604029 4
- 96604030 4
- 96604031 4
- 96604032 4
- Болт м 8х50 2 4
- Болт м8х22 1 4
- Газонокосилка электрическая egc 1500 1500 вт шир 370 мм 5 уров ткан травосб 5 л kronwerk 1 общая схема 4
- Гайка м 8 гайка м 8 2 4
- Гнездо гайки 2 4
- Каркас травосборника 1 4
- Колесо заднее 2 4
- Колесо переднее 2 4
- Колпак колеса задний левый 1 4
- Колпак колеса передний левый 1 4
- Кольцо стопорное 6 2 4
- Кронштейн кабеля 1 4
- Кронштейн колеса задний левый 1 4
- Кронштейн колеса передний левый 1 4
- Кронштейн рукоятки правый 1 4
- Крышка верхняя 1 4
- Крышка задняя 1 4
- Нож 1 4
- Номер на схеме код кодировка производителя английское наименование наименование количество примечание 4
- Ось задняя 1 4
- Ось крышки 1 4
- Ось рычага 1 4
- Проставка ручки 2 4
- Пружина 1 4
- Пружина торсионная 1 4
- Пульт управления в сборе 1 4
- Ручка 2 4
- Ручка крышки 1 4
- Рычаг подъёма 1 4
- Травосборник 1 4
- Фиксатор задней оси 2 4
- Фиксатор кабеля 2 4
- Шплинт 2х30 4 4
- 96604033 5
- Пружина передней оси левая 1 5
- 96604034 6
- 96604035 6
- 96604036 6
- 96604037 6
- 96604038 6
- 96604039 6
- 96604040 6
- 96604041 6
- 96604042 6
- 96604043 6
- 96604044 6
- 96604045 6
- 96604046 6
- 96604047 6
- 96604048 6
- 96604049 6
- 96604050 6
- 96604051 6
- 96604052 6
- Выключатель тепловой 150 град 1 6
- Газонокосилка электрическая egc 1500 1500 вт шир 370 мм 5 уров ткан травосб 5 л kronwerk 1 общая схема 6
- Двигатель в сборе 1 6
- Зажим сетевого кабеля 1 6
- Колпак колеса задний правый 1 6
- Колпак колеса передний правый 1 6
- Конденсатор 0 33uf 250v 1 6
- Корпус 1 6
- Кронштейн колеса задний правый 1 6
- Кронштейн колеса передний правый 1 6
- Крышка подшипника 1 6
- Номер на схеме код кодировка производителя английское наименование наименование количество примечание 6
- Ось передняя 1 6
- Пружина передней оси правая 1 6
- Саморез 10 6
- Саморез 2 6
- Саморез 4 8х20 14 6
- Саморез 4х10 2 6
- Тяга соединительная 1 6
- Фиксатор передней оси 2 6
- Шайба м 5 1 6
- 96604053 8
- 96604054 8
- 96604055 8
- 96604056 8
- 96604057 8
- 96604058 8
- 96604059 8
- 96604060 8
- 96604061 8
- 96604062 8
- 96604063 8
- 96604064 8
- 96604065 8
- 96604066 8
- 96604067 8
- 96604068 8
- 96604069 8
- 96604070 8
- 96604071 8
- 96604072 8
- 96604073 8
- 96604074 8
- 96604075 8
- 96604076 8
- 96604077 8
- 96604078 8
- 96604079 8
- 96604080 8
- 96604081 8
- 96604082 8
- 96604083 8
- 96604084 8
- Болт м6х22 1 8
- Вал 1 8
- Винт м4х65 2 8
- Газонокосилка электрическая egc 1500 1500 вт шир 370 мм 5 уров ткан травосб 5 л kronwerk 2 двигатель 8
- Гайка м4 гайка м4 2 8
- Гайка м6 закладная 1 8
- Держатель щётки 2 8
- Колодка тормозная 2 8
- Кольцо стопорное 8 1 8
- Крыльчатка 1 8
- Крышка двигателя задняя 1 8
- Крышка двигателя передняя 1 8
- Номер на схеме код кодировка производителя английское наименование наименование количество примечание 8
- Ограничитель 1 8
- Подшипник 6000rs 1 8
- Подшипник 6001rs 1 8
- Подшипник 608rs 1 8
- Подшипник 609rs 1 8
- Прижим колодки 2 8
- Пружина колодки 2 8
- Ремень 8pj430 1 8
- Ротор 1 8
- Саморез 3х10 2 8
- Саморез 4х16 4 8
- Саморез 5х20 4 8
- Станина двигателя 1 8
- Статор 1 8
- Фрикцион 1 8
- Шайба м 6 1 8
- Шайба м4 2 8
- Шайба м4 пружинная 2 8
- Шкив большой 1 8
- Шкив малый 1 8
- Щетка угольная 2 8
- 96604085 10
- 96604086 10
- 96604087 10
- 96604088 10
- 96604089 10
- 96604090 10
- 96604091 10
- 96604092 10
- 96604093 10
- 96604094 10
- 96604095 10
- 96604096 10
- 96604097 10
- 96604098 10
- Выключатель 1 10
- Газонокосилка электрическая egc 1500 1500 вт шир 370 мм 5 уров ткан травосб 5 л kronwerk 3 пульт управления 10
- Кабель сетевой 2х1 0 1 10
- Кабель соединительный 2х1 0 1 10
- Кнопка предохранительная 1 10
- Корпус пульта левый 1 10
- Корпус пульта правый 1 10
- Номер на схеме код кодировка производителя английское наименование наименование количество примечание 10
- Прижим кабеля 2 10
- Пружина кнопки 1 10
- Пружина рычага 1 10
- Рукоятка верхняя 1 10
- Рычаг включения 1 10
- Саморез 4x16 6 10
- Саморез 4x20 2 10
- Уплотнение кабеля 1 10
