![KRONWERK 96604 [8/10] 96604062](/img/pdf.png)
KRONWERK 96604 [8/10] 96604062
![KRONWERK 96604 [8/10] 96604062](/views2/1391293/page8/bg8.png)
96604
Газонокосилка электрическая EGC-1500, 1500 Вт, шир. 370 мм, 5
уров., ткан. травосб.35 л. KRONWERK

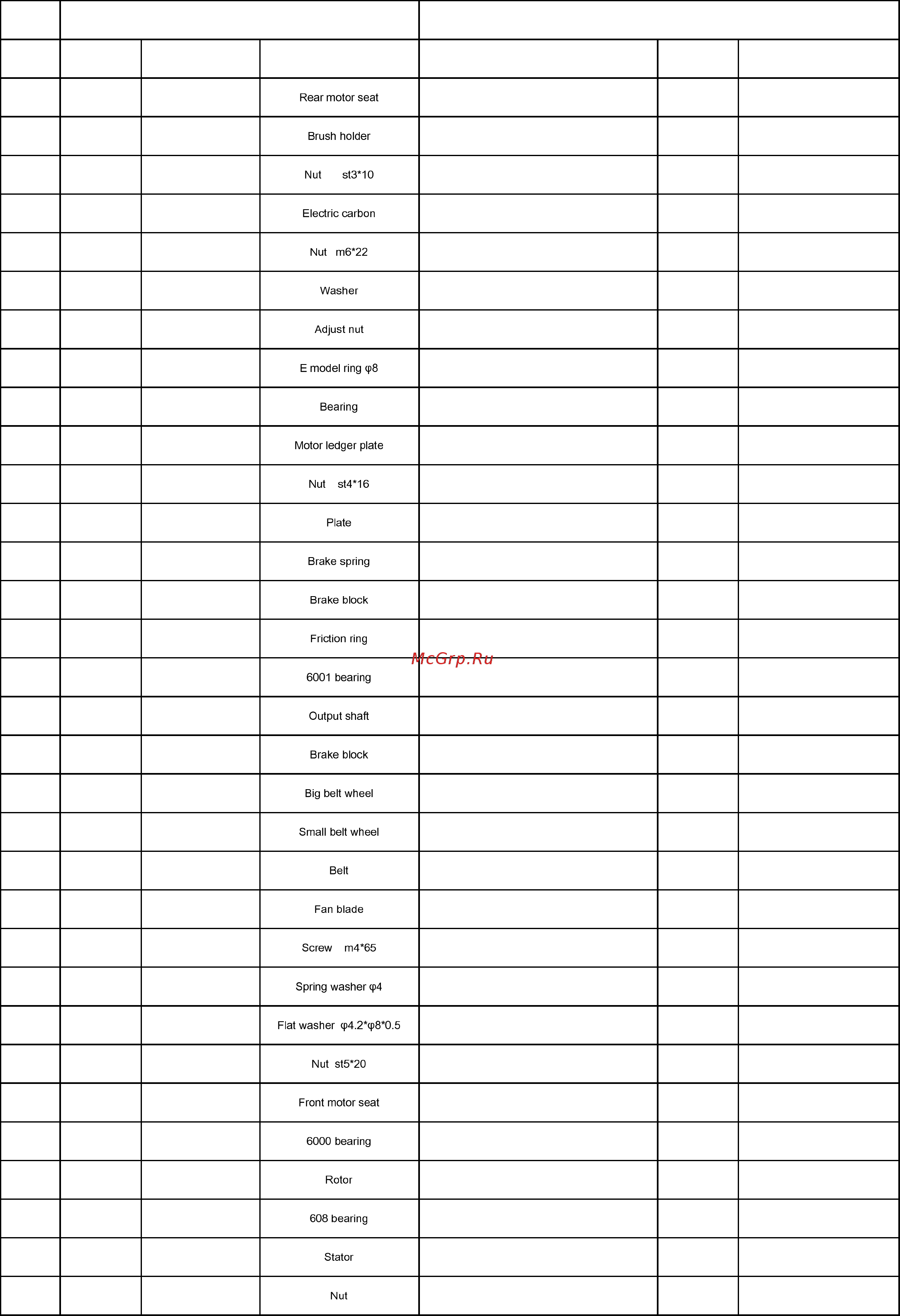

2 Двигатель
Номер на
схеме
Код
Кодировка
производителя
Английское наименование Наименование Количество Примечание
1 96604053 Крышка двигателя задняя 1
2 96604054 Держатель щётки 2
3 96604055 Саморез 3х10 2
4 96604056 Щетка угольная 2
5 96604057 Болт м6х22 1
6 96604058 Шайба м 6 1
7 96604059 Гайка м6 закладная 1
8 96604060 Кольцо стопорное 8 1
9 96604061 Подшипник 609rs 1
10 96604062 Станина двигателя 1
11 96604063 Саморез 4х16 4
12 96604064 Прижим колодки 2
13 96604065 Пружина колодки 2
14 96604066 Колодка тормозная 2
15 96604067 Фрикцион 1
16 96604068 Подшипник 6001rs 1
17 96604069 Вал 1
18 96604070 Ограничитель 1
19 96604071 Шкив большой 1
20 96604072 Шкив малый 1
21 96604073 Ремень 8pj430 1
22 96604074 Крыльчатка 1
23 96604075 Винт м4х65 2
24 96604076 Шайба м4 пружинная 2
25 96604077 Шайба м4 2
26 96604078 Саморез 5х20 4
27 96604079 Крышка двигателя передняя 1
28 96604080 Подшипник 6000rs 1
29 96604081 Ротор 1
30 96604082 Подшипник 608rs 1
31 96604083 Статор 1
32 96604084 Гайка м4 2
