Gardena Sileno city 500 (15002-33.000.00) [15/68] Установка и подсоединение зарядной станции
![Gardena Sileno city 500 (15002-33.000.00) [15/68] Установка и подсоединение зарядной станции](/views2/1391843/page15/bgf.png)

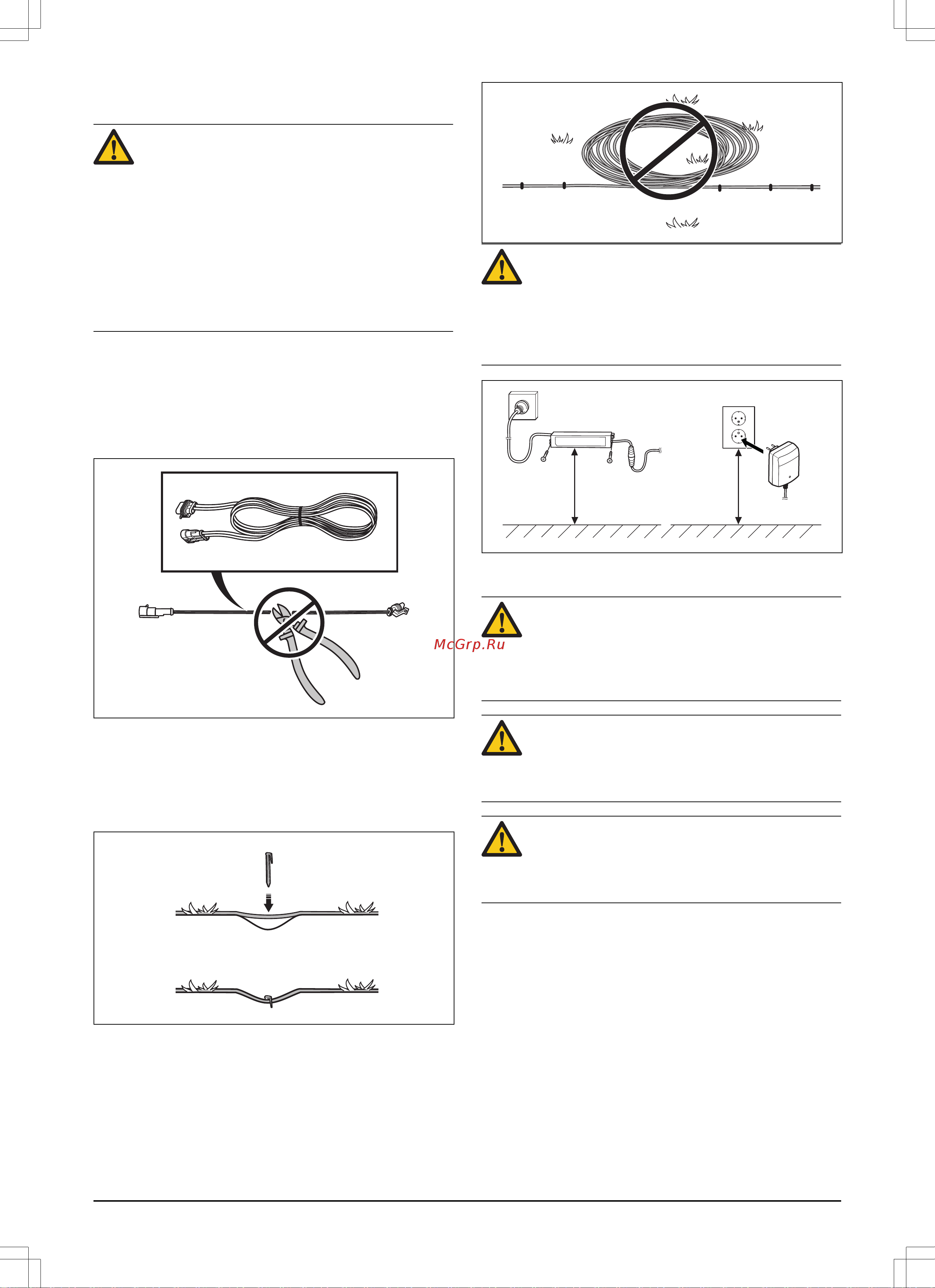

выключатель для защиты от короткого замыкания на
землю (УЗО).
ПРЕДУПРЕЖДЕНИЕ: Применимо для США/
Канады. Если источник питания
устанавливается вне помещения: Риск
поражения электрическим током.
Подключайте кабель только к розетке с
крышкой и прерывателем тока при коротком
замыкании на землю (УЗО) класса A. Корпус
розетки должен обеспечивать защиту от
погодных условий герметичность как со
вставленным, так и с извлеченным
штепселем.
Внесение изменений в конструкцию любых
компонентов источника питания запрещено.
Например, запрещается укорачивать или удлинять
кабель низкого напряжения. В качестве
дополнительных принадлежностей доступны кабели
низкого напряжения длиной 3 m, 10 м или 20 м.
Прокладка кабеля низкого напряжения через
рабочую зону допускается, если он закреплен
колышками или закопан. Высота стрижки должна
быть отрегулирована таким образом, чтобы ножи ни
при каких условиях не касались кабеля низкого
напряжения.
Хранение кабеля низкого напряжения в катушке или
под основанием зарядной станции запрещено во
избежание помех сигнала зарядной станции.
ПРЕДУПРЕЖДЕНИЕ: Запрещается
выполнять установку источника питания,
если есть вероятность контакта с водой
(установку следует выполнять на высоте не
менее 30 см от уровня грунта). Запрещается
размещать источник питания на земле.
min 30 cm / 12”
Внешний вид источника питания может различаться
в зависимости от страны.
ПРЕДУПРЕЖДЕНИЕ: Внесение изменений в
конструкцию любых компонентов источника
питания не допускается ни в коем случае.
Запрещается укорачивать или удлинять
кабель низкого напряжения.
ПРЕДУПРЕЖДЕНИЕ: Извлеките вилку из
розетки для отключения электропитания
зарядной станции перед очисткой зарядной
станции или ремонтом контурного провода.
ВНИМАНИЕ: Разместите кабель низкого
напряжения и отрегулируйте высоту стрижки
таким образом, чтобы ножи ни при каких
условиях не касались кабеля.
3.3.3 Установка и подсоединение зарядной
станции
1. Расположите зарядную станцию в подходящем
месте. См. раздел
Выбор оптимального
местоположения для зарядной станции на стр.
13
.
2. Подсоедините кабель низкого напряжения к
зарядной станции.
367 - 004 - 16.02.2018 Установка - 15
