Gardena Sileno city 500 (15002-33.000.00) [21/68] Сращивание ограничительного провода
![Gardena Sileno city 250 (15001-33.000.00) [21/68] Сращивание ограничительного провода](/views2/1391843/page21/bg15.png)
60- cm / 24- in.

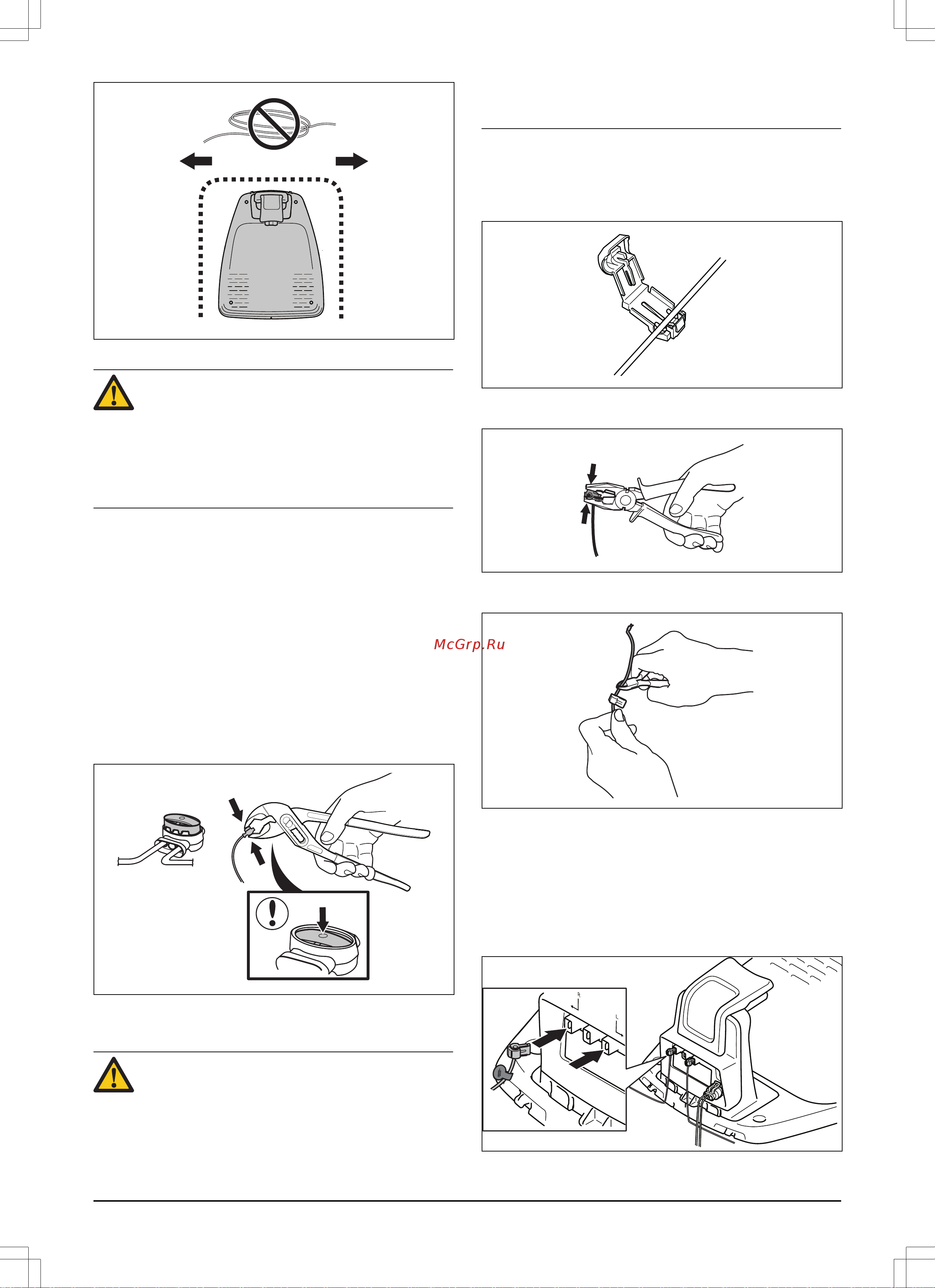

3.5.4.3 Сращивание ограничительного провода
ВНИМАНИЕ: Соединение проводов
скручиванием или соединение с помощью
винтовых клеммных зажимов, изолированное
электроизоляционной лентой, не считается
надежным соединением. Продолжительное
воздействие почвенной влаги вызывает
окисление провода и разъединение цепи.
Если длина ограничительного провода
недостаточна, и требуется наращение провода,
следует использовать для этой цели оригинальный
соединитель. Он водонепроницаем и обеспечивает
надежное электрическое соединение.
Вставьте оба конца провода в соединитель.
Убедитесь, что провода полностью вставлены в
соединитель таким образом, чтобы концы были
видны через прозрачную часть с другой стороны
соединителя. После этого нажмите кнопку,
расположенную в верхней части соединителя.
Используйте многозахватные клещи, чтобы
полностью вдавить кнопку на соединителе.
3.6 Подсоединение ограничительного
провода
ВНИМАНИЕ: Ограничительный провод не
должен перекрещиваться при
подсоединении к зарядной станции. Конец
правого провода необходимо подсоединить к
правому контакту зарядной станции, а левый
провод — к левому контакту.
Подсоедините ограничительный провод к зарядной
станции:
1. Откройте разъем и вставьте провод в захват
разъема.
2. Сожмите разъемы друг с другом с помощью
плоскогубцев. Нажмите до щелчка.
3. Отрежьте излишки провода. Отрежьте по 1–2 см
над каждым разъемом.
4. Прижмите разъем к металлическим контактам с
обозначением L (левый) и R (правый) на
зарядной станции.
5. Пометьте провода входящими в комплект
кабельными маркерами. Это позволит правильно
подсоединить провода, например, после
хранения зарядной станции в помещении в
зимний период.
367 - 004 - 16.02.2018 Установка - 21
