11
Эксплуатация
русский
Инструкция по
эксплуатации трубореза
Exact PipeCut V1000
Перед использованием
Убедитесь в том, что моторный блок
стоит вертикально и видна желтая
метка кнопки UNLOCK.
Убедитесь в том, что диск соответствует материалу
разрезаемой трубы.
Убедитесь в том, что диск правильно закреплен
и находится в исправном состоянии.
Убедитесь в том, что направляющие ролики вращаются.
Убедитесь в том, что поддерживающие ролики
вращаются.
Убедитесь в том, что нижнее ограждение диска
движется вверх и вниз должным образом.
Убедитесь в том, что труба, которую требуется
разрезать, пуста.
Подключение трубореза Exact Pipe Cut V1000
к сети
Убедитесь в том, что напряжение сети соответствует
напряжению, указанному на заводской табличке
инструмента (рис. A/13)
Подключайте труборез к розетке
только после того,
как все проверите.
Установка и маркировка точки разреза
Пометьте точку разреза, при этом помните, что
резать трубу следует так, чтобы приблизиться к шву
трубы в направлении его закрытой стороны(рис.
C). Одной метки достаточно. Разметка полного реза
вокруг трубы не требуется.
Установка опор под разрезаемую трубу
Опоры для трубы не входят в комплект поставки
трубореза Exact Pipe Cut V1000, но они относятся
к рекомендованным аксессуарам. Опоры обеспечивают
максимальную безопасность и оптимальный результат
резки. Они также позволяют уменьшить пространство,
необходимое для резки трубы. Всегда устанавливайте
трубу для резки на плоскую поверхность.
Установите трубу на три опоры так, чтобы
центральная опора располагалась непосредственно
под разрезаемой трубой (рис. B). Убедитесь, что
все опоры контактируют с трубой. Надлежащие
меры позволяют избежать заедания диска в трубе
в конце процесса резки.
Если опоры не используются, действуйте следующим
образом. Убедитесь в том, что имеется достаточно
пространства для перекатывания трубы на полный
оборот. Расположите труборез Exact Pipe Cut V1000
так, чтобы электрический шнур располагался перед
трубой, там, где Вы стоите (рис. C). Также убедитесь
в том, что длины свободного шнура достаточно для
свободного движения трубы. При необходимости
используйте соответствующий удлинитель.
Чтобы начать резку
Отверните предохранительный винт (рис. D1)
и, вращая поворотную ручку в задней части
управляющего устройства Pipe Cut (рис. D2),
отрегулируйте роликовые пары в Pipe Cut
в соответствии с диаметром трубы

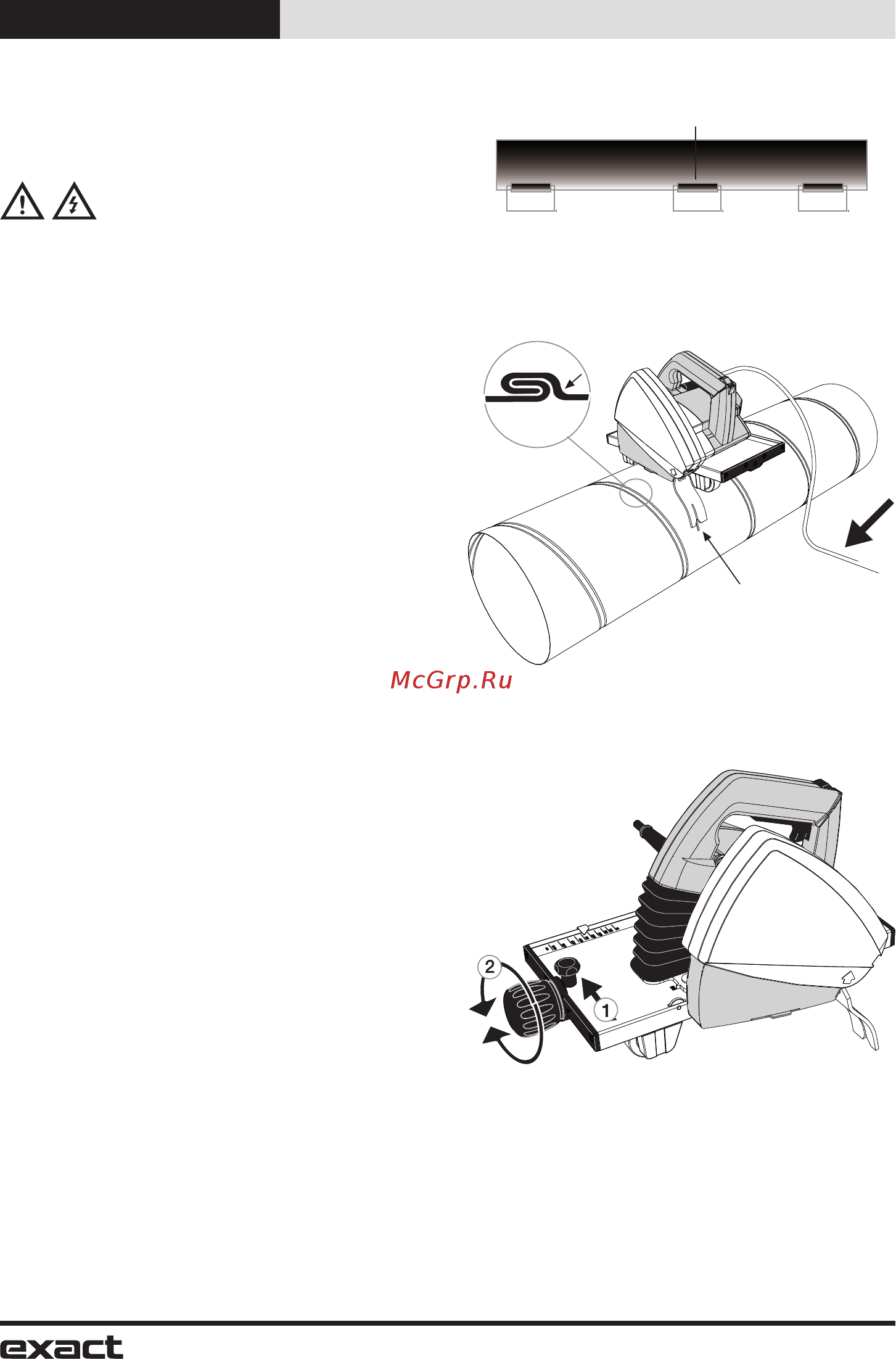

Рис. B
Точка разреза
Рис. C
Маркировка
разреза
Рис. D
