Exact PipeCut V1000 [12/16] Эксплуатация
![Exact PipeCut V1000 [12/16] Эксплуатация](/views2/1392096/page12/bgc.png)
12
Эксплуатация
русский
Если следовать шкале Exact Pipe Cut V1000,
то на глубине резания 10-15мм труборез
заблокирован в правильном положении
резания. Далее необходимо зафиксировать
регулировку предохранительным винтом,
чтобы отрегулированное положение не
изменялось во время резки.
Расположите труборез PipeCut V1000
горизонтально на верху трубы так, чтобы
смотровая щель PipeCut V1000 была
расположена в точке разреза (рис. E).
Удерживая трубу на месте убедитесь в том,
что труборез PipeCut V1000 свободно
вращается в направлении подачи трубы. Для
обеспечения безопасности провода PipeCut
V1000 должны быть слева перед трубой.
Теперь труборез PipeCut V1000 готов к работе.
Шкала на Pipe Cut указывает диаметры
трубы приблизительно. Если толщина стенки
разрезаемой трубы очень мала или труба
очень короткая, под действием веса Pipe
Cut труба может сплющиться, что ведет
к увеличению диаметра. Роликовые пары
далее должны регулироваться независимо
друг от друга. Это должно обеспечить
достаточную глубину резания для диска.
Врезка в стенку трубы
Старайтесь держать Pipe Cut
в горизонтальном положении в течение всего
процесса резания. Возьмите жесткий захват
ручки управления в правую руку, снимите
рычаг блокировки на выключателе питания
(рис. F/1) и нажатием
выключателя питания
вниз (рис. F/2) запустите двигатель. Перед
тем как приступить к резке дождитесь,
пока диск наберет полные обороты. Врезку
в стенку трубы выполняйте плавным
нажатием рукоятки управления вниз, пока
диск не прорежет стенку трубы (на этом этапе
труба не должна вращаться). Когда кнопка
UNLOCK заблокируется, то есть пропадет
желтая метка (рис. G), Pipe Cut будет
заблокирован, и можно начинать безопасную
резку трубы по кругу.
Резка трубы по кругу
Начните резку, поворачивая трубу левой
рукой на себя (рис. H) и устойчиво
удерживая труборез в горизонтальном
положении относительно трубы (рис. J).
Продолжайте резать, спокойно поворачивая
трубу на себя по возможности с постоянной
скоростью, пока не отрежете трубу. Если не
используются держатели PipeHolders, труба
будет откатываться назад во время резания.
Несмотря на это, уменьшите скорость резки
как только достигните шва трубы.

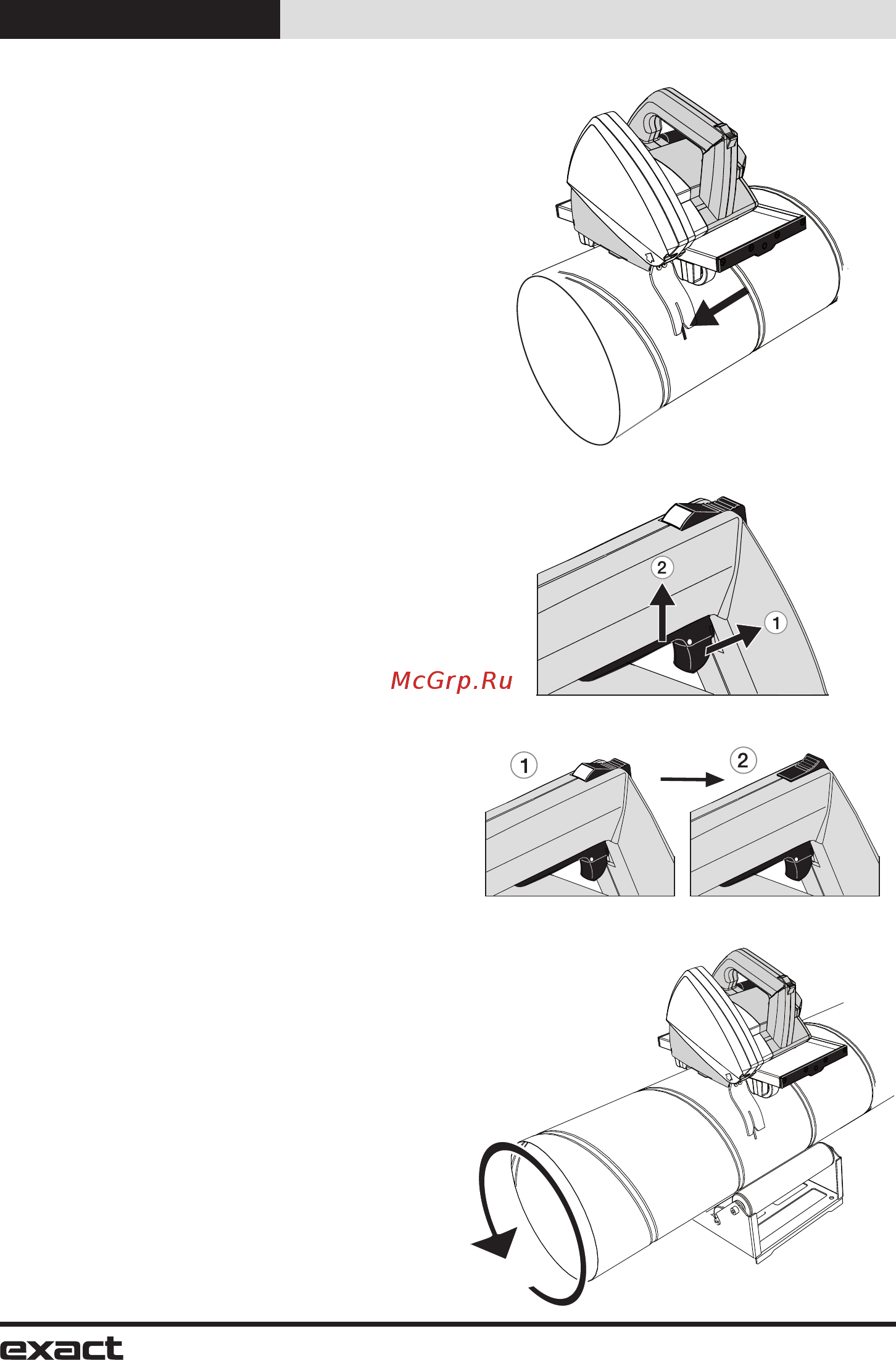

Рис. E
Рис. F
Рис. G
Рис. H
