Квт ШД-95 NEO [3/8] Устройство и принцип работы
![Квт ШД-95 NEO [3/8] Устройство и принцип работы](/views2/1392130/page3/bg3.png)
3
Устройство и принцип работы
Прессы гидравлические ШД-95 NEO (КВТ),
ШД-110 NEO (КВТ) состоят из станины, в
нижней части которой устанавливается матрица,
фиксируемая винтом. Станина имеет отверстия
для стационарного крепления пресса.
В верхней части корпуса располагается гидро-
цилиндр, на котором расположена ручка для
переноски пресса. Рабочая жидкость подается
от выносной помпы по рукаву высокого давле-
ния через быстроразъемное соединение (БРС) в
полость гидравлического цилиндра, воздействуя
на поршень. Поршень под давлением рабочей

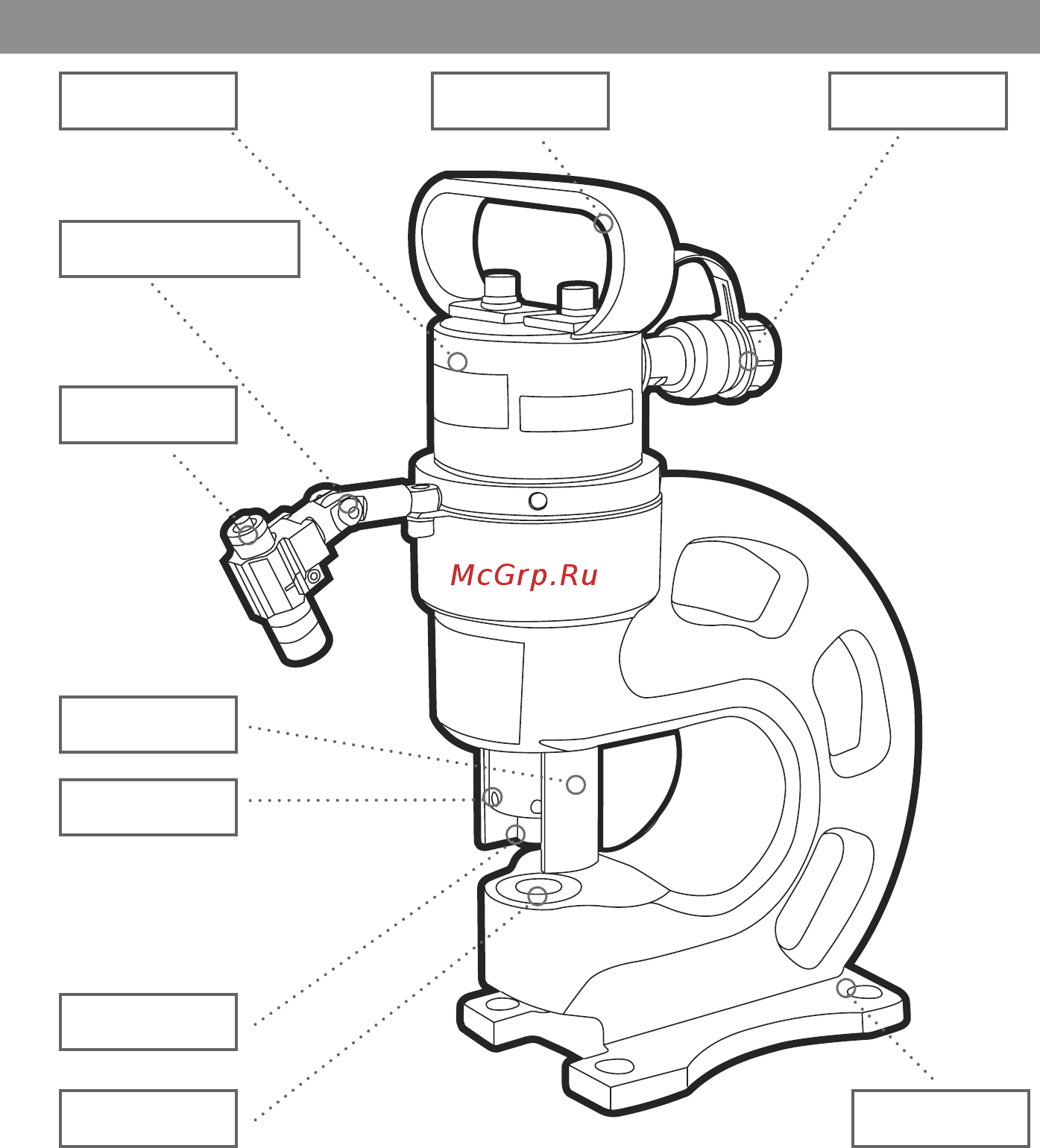

Гидроцилиндр
Лазерный
указатель
Винт регулировки
лазерного указателя
БРС
Матрица
Пуансон
Фиксирующая
гайка
Упор
для съемника
Станина
Ручка
для переноски
жидкости перемещает сменный пуансон, закре-
пленный фиксирующей гайкой, который выдав-
ливает отверстие в шине. После сброса давления
в гидроцилиндре возвратная пружина перемеща-
ет шток с пуансоном в исходное положение
На прессах установлен лазерный указатель, кото-
рый позволяет установить шину так, чтобы место
пробивки отверстия располагалось наиболее пра-
вильно относительно пуансона.
Для работы лазерного указателя требуется три
батарейки типа AG13.
