5

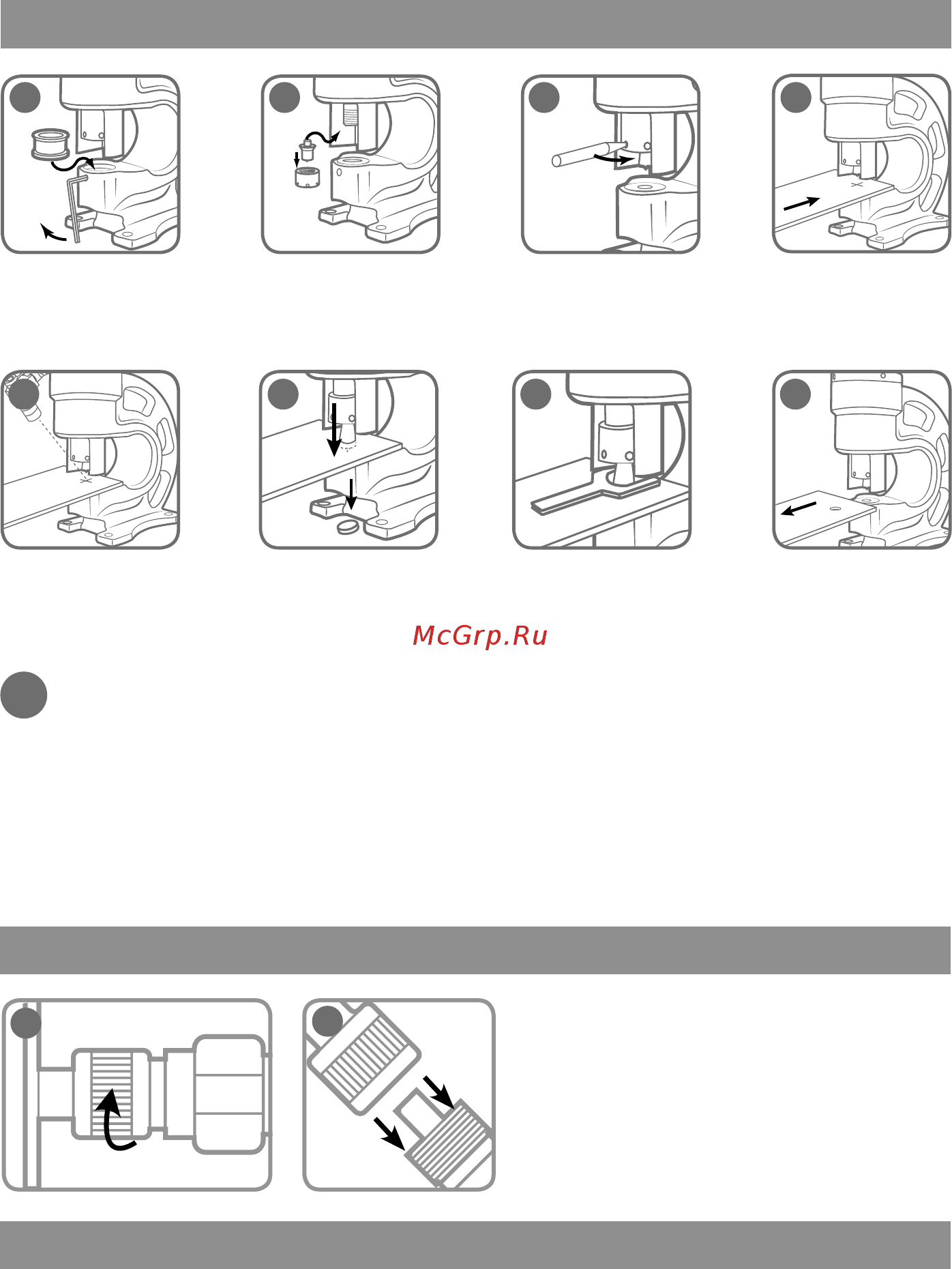

Порядок работы
!
В случае необходимости, разблокировать пресс можно на любом этапе перфорации. Для этого
необходимо плавно уменьшить подаваемое давление
Прилагайте разумные усилия при фиксации гайки пуансона, т.к. чрезмерное усилие может при-
вести к деформации отверстия для затяжки или резьбы гайки
5
3
76
4
8
Установите шину между
матрицей и пуансоном
по месту пробиваемого
отверстия.
Создайте помпой дав-
ление в гидроцилин-
дре инструмента.
Пробейте отверстие.
При помощи лазерного
указателя установите
центр пробиваемого
отверстия.
Установите съемник
между упором и шиной.
Аккуратно снимите шину
с пуансона.
Извлеките изделие из
рабочей зоны.
Установите матрицу в
посадочное отверстие
в корпусе. зафикси-
руйте винтом.
Установите пуансон в
посадочное отверстие
в штоке.
Зафиксируйте пуасон
гайкой, используя
вороток (ШД-95).
Гайка ШД-110 затя-
гивается от руки
1
6
2
7
3
8
4
Для установки лазерного указателя и его регулировки используйте шестигранный ключ из
комплекта - 4 мм.
Для установки матрицы используйте шестигранный ключ: ШД-95 NEO - 3мм, ШД-110 NEO - 4мм.
Завершение работы
1. После завершения работы убедитесь,
что давление в системе сброшено.
Открутите гайку быстроразъемного
соединения.
2. Отсоедините рукав помпы от
исполняющего инструмента и
установите заглушку на БРС.
1
2
Обслуживание инструмента
ОЧИСТКА ИНСТРУМЕНТА
•
После завершения работ, инструмент должен быть протерт чистой ветошью для уда-
ления различной грязи с инструмента, прежде всего в местах подвижных частей
5
