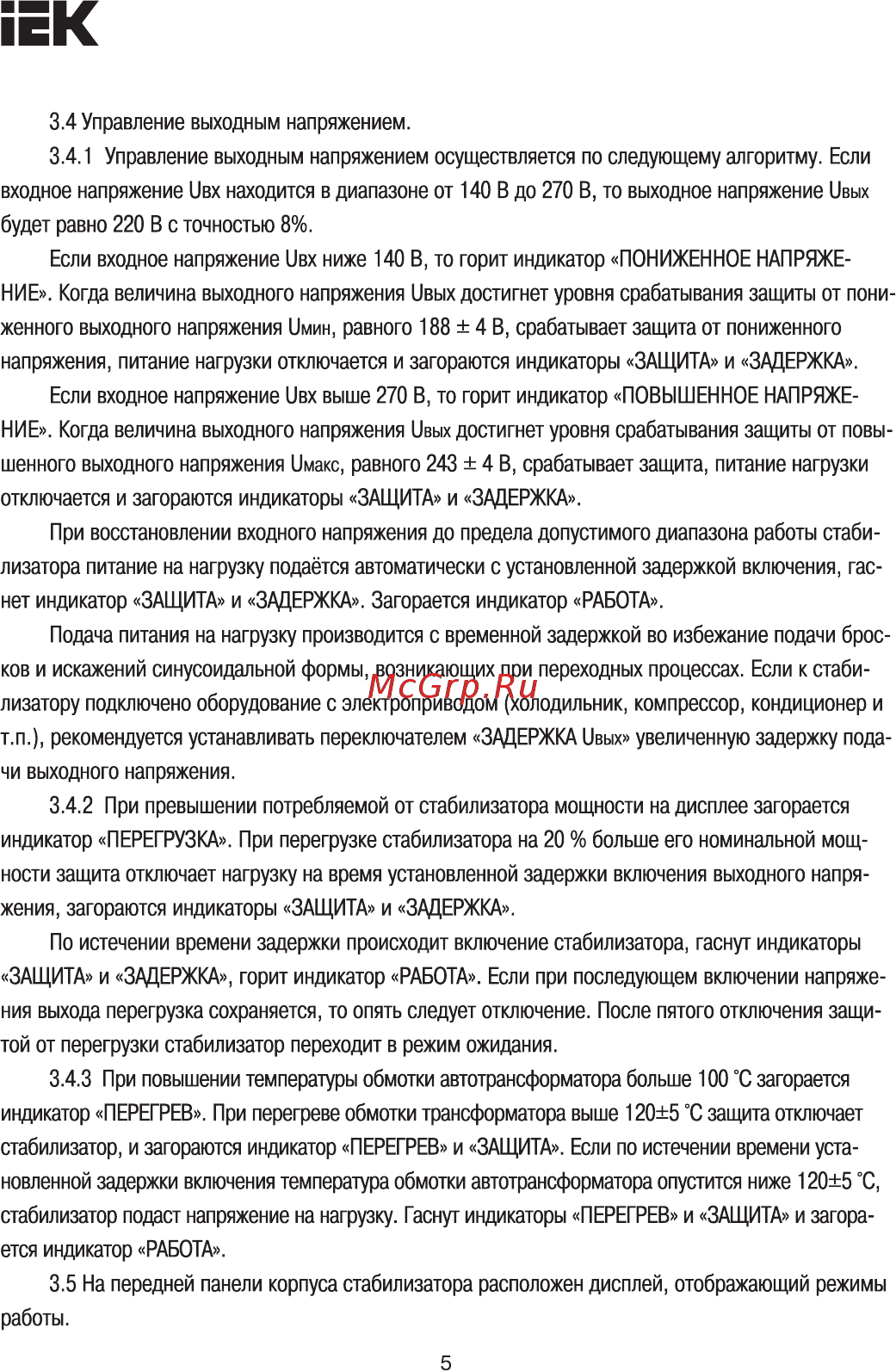

Iek СНР1-0- 8 кВА [5/14] Страница 5
![Iek СНР1-0- 8 кВА [5/14] Страница 5](/views2/1392300/page5/bg5.png)
Содержание
- Руководство по эксплуатации паспорт 1
- Стабилизаторы напряжения однофазные электронные снр1 1
- Страница 1 1
- I стабилизатор напряжения однофазный электронный 2
- Ведён на рисунке 1 2
- Выходная номинальная мощность ква 2
- Габаритные размеры и масса стабилизаторов приведены в таблице 3 2
- График зависимости выходной мощности стабилизаторов от входного напряжения при 2
- Переносной 2
- Снр1 х ххква 2
- Способ установки стабилизатора 2
- Стационарный 2
- Страница 2 2
- Таблица 1 2
- Технические характеристики стабилизаторов приведены в таблицах 1 и 2 2
- Страница 3 3
- Таблица 2 3
- Таблица 3 3
- Страница 4 4
- Устройство и принцип работы 4
- Страница 5 5
- Индикация режимов работы на дисплее стабилизатора показана на рисунке 2 6
- Корпус стабилизаторов разборный для доступа к внутренним частям стабилизатора необ 6
- На задней панели корпуса стабилизаторов расположены элементы согласно таблице 4 6
- Перегрев 6
- Рис 2 индикация режимов работы стабилизаторов 6
- Страница 6 6
- Таблица 4 6
- У wперегрузка 6
- Ходимо выкрутить винты крепления кожуха и снять его 6
- Внимание 7
- Запрещается 7
- Комплектность 7
- Меры безопасности 7
- Страница 7 7
- Внимание 8
- Выход 8
- Запрещается 8
- Использование по назначению 8
- При поломке не пытайтесь самостоятельно устранить её причину обратитесь в 8
- Сервисный центр адреса сервисных центров указаны в гарантийном талоне 8
- Страница 8 8
- Внимание 9
- Страница 9 9
- Внимание 10
- Страница 10 10
- Внимание 11
- Запрещается 11
- Страница 11 11
- Техническое обслуживание 11
- Условия транспортирования и хранения 11
- Внимание 12
- Гарантийные обязательства 12
- Страница 12 12
- Информация для потребителей 13
- Иэк монголия коо 13
- Латвийская республика 13
- Монголия 13
- Ооо иэк балтия 13
- Ооо иэк холдинг 13
- Ооо тд иэк укр 13
- П и к иэк молдова 0 13
- Республика казахстан 13
- Республика молдова 13
- Российская федерация 13
- Страница 13 13
- Страны азии 13
- Страны евросоюза 13
- Тоо тд иэк каз 13
- Украина 13
- Свидетельство о приёмке 14
- Снр1 0 14
- Снр1 1 14
- Ср 26 14
- Страница 14 14
Похожие устройства
- Quattro Elementi 772-531 Инструкция по эксплуатации
- Wagner WP Flexio 585 Инструкция по эксплуатации
- DDE DDE170F-Q19 Инструкция по эксплуатации
- DDE TG-95Nev Халк-1 Инструкция по эксплуатации
- TIELBUERGER T40 HONDA Инструкция по эксплуатации
- DDE 246-685 LM 51-60 DB ''Сюита-2'' Инструкция по эксплуатации
- DDE 246-661 LMS 46-65 DB ''Соната-3'' Инструкция по эксплуатации
- DDE 246-715 LMS 53-70 DBA ''Симфония'' Инструкция по эксплуатации
- DDE 910-591 ET600 Инструкция по эксплуатации
- Jet 719 A 1791263M Инструкция по эксплуатации
- Quattro Elementi Giardino 1101 FL 910-201 Инструкция по эксплуатации
- Hitachi 6696476 Шланг топливный Инструкция по эксплуатации
- Metabo SE 12-115 SET (602115500) Инструкция по эксплуатации
- Metabo BE 6 (600132000) Инструкция по эксплуатации
- Metabo BE 1100 (БЗП) Инструкция по эксплуатации
- Black & Decker EPC12CABK Инструкция по эксплуатации
- Sheriff ZX 755 dialog Инструкция по эксплуатации
- Parrot MKi9200 Инструкция по эксплуатации
- ACV AVM-7010GR Инструкция по эксплуатации
- Mystery MES-1808 pink Руководство по эксплуатации
EK 3 4 Управление выходным напряжением 3 4 1 Управление выходным напряжением осуществляется по следующему алгоритму Если входное напряжение UBX находится в диапазоне от 140 В до 270 В то выходное напряжение UBNX будет равно 220 В с точностью 8 Если входное напряжение UBX ниже 140 В то горит индикатор ПОНИЖЕННОЕ НАПРЯЖЕ НИЕ Когда величина выходного напряжения ивых достигнет уровня срабатывания защиты от пони женного выходного напряжения UMUH равного 188 4 В срабатывает защита от пониженного напряжения питание нагрузки отключается и загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА Если входное напряжение UBX выше 270 В то горит индикатор ПОВЫШЕННОЕ НАПРЯЖЕ НИЕ Когда величина выходного напряжения UBWX достигнет уровня срабатывания защиты от повы шенного выходного напряжения Умакс равного 243 4 В срабатывает защита питание нагрузки отключается и загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА При восстановлении входного напряжения до предела допустимого диапазона работы стаби лизатора питание на нагрузку подаётся автоматически с установленной задержкой включения гас нет индикатор ЗАЩИТА и ЗАДЕРЖКА Загорается индикатор РАБОТА Подача питания на нагрузку производится с временной задержкой во избежание подачи брос ков и искажений синусоидальной формы возникающих при переходных процессах Если к стаби лизатору подключено оборудование с электроприводом холодильник компрессор кондиционер и т п рекомендуется устанавливать переключателем ЗАДЕРЖКА ивых увеличенную задержку пода чи выходного напряжения 3 4 2 При превышении потребляемой от стабилизатора мощности на дисплее загорается индикатор ПЕРЕГРУЗКА При перегрузке стабилизатора на 20 больше его номинальной мощ ности защита отключает нагрузку на время установленной задержки включения выходного напря жения загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА По истечении времени задержки происходит включение стабилизатора гаснут индикаторы ЗАЩИТА и ЗАДЕРЖКА горит индикатор РАБОТА Если при последующем включении напряже ния выхода перегрузка сохраняется то опять следует отключение После пятого отключения защи той от перегрузки стабилизатор переходит в режим ожидания 3 4 3 При повышении температуры обмотки автотрансформатора больше 100 С загорается индикатор ПЕРЕГРЕВ При перегреве обмотки трансформатора выше 120 5 С защита отключает стабилизатор и загораются индикатор ПЕРЕГРЕВ и ЗАЩИТА Если по истечении времени уста новленной задержки включения температура обмотки автотрансформатора опустится ниже 120 5 С стабилизатор подаст напряжение на нагрузку Гаснут индикаторы ПЕРЕГРЕВ и ЗАЩИТА и загора ется индикатор РАБОТА 3 5 На передней панели корпуса стабилизатора расположен дисплей отображающий режимы работы 5
