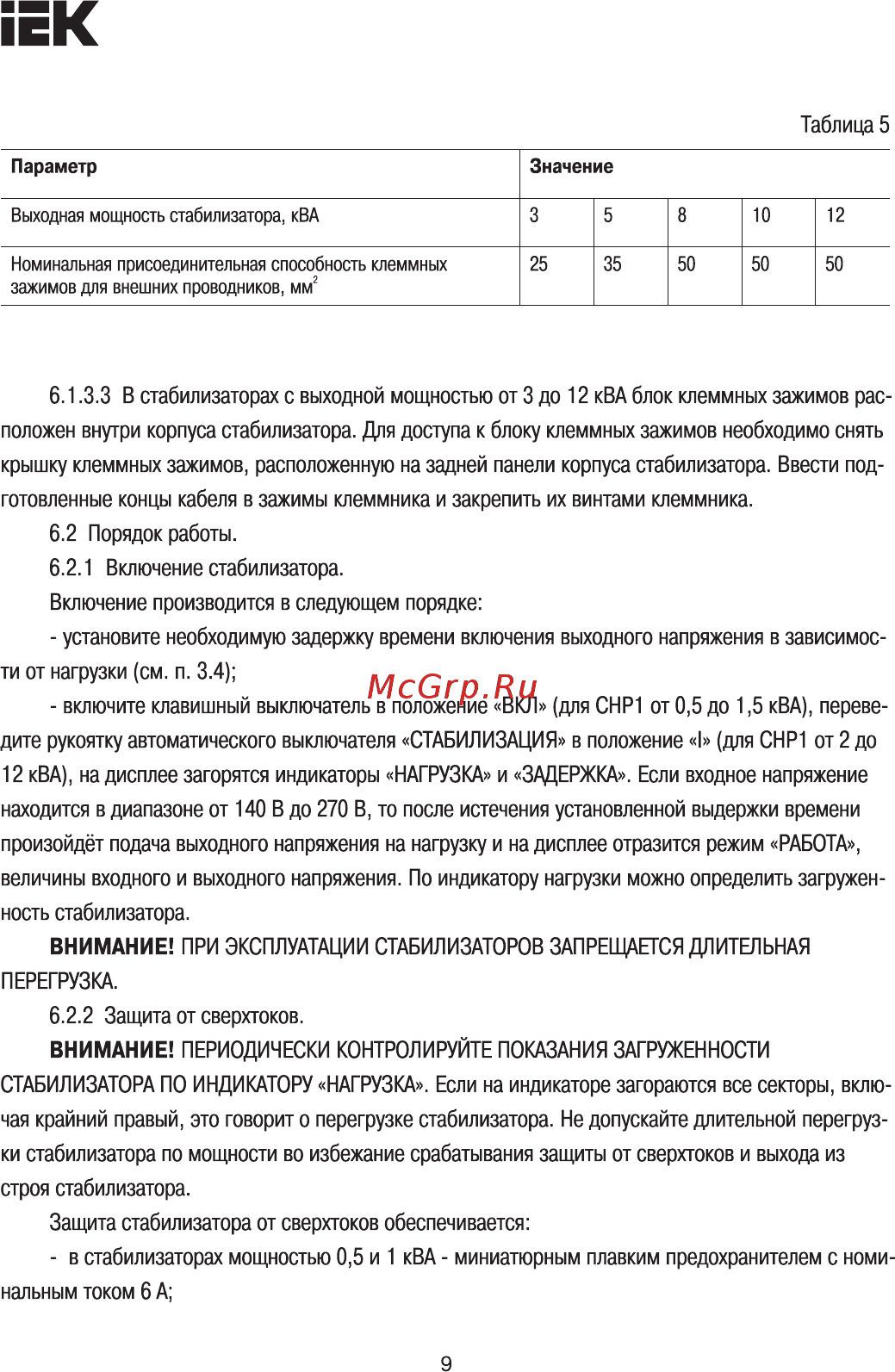

ЕК Таблица 5 Параметр Значение Выходная мощность стабилизатора кВА 3 5 8 10 12 Номинальная присоединительная способность клеммных зажимов для внешних проводников мм2 25 35 50 50 50 6 1 3 3 В стабилизаторах с выходной мощностью от 3 до 12 кВА блок клеммных зажимов рас положен внутри корпуса стабилизатора Для доступа к блоку клеммных зажимов необходимо снять крышку клеммных зажимов расположенную на задней панели корпуса стабилизатора Ввести под готовленные концы кабеля в зажимы клеммника и закрепить их винтами клеммника 6 2 Порядок работы 6 2 1 Включение стабилизатора Включение производится в следующем порядке установите необходимую задержку времени включения выходного напряжения в зависимос ти от нагрузки см п 3 4 включите клавишный выключатель в положение ВКЛ для СНР1 от 0 5 до 1 5 кВА переве дите рукоятку автоматического выключателя СТАБИЛИЗАЦИЯ в положение I для СНР1 от 2 до 12 кВА на дисплее загорятся индикаторы НАГРУЗКА и ЗАДЕРЖКА Если входное напряжение находится в диапазоне от 140 В до 270 В то после истечения установленной выдержки времени произойдёт подача выходного напряжения на нагрузку и на дисплее отразится режим РАБОТА величины входного и выходного напряжения По индикатору нагрузки можно определить загружен ность стабилизатора ВНИМАНИЕ ПРИ ЭКСПЛУАТАЦИИ СТАБИЛИЗАТОРОВ ЗАПРЕЩАЕТСЯ ДЛИТЕЛЬНАЯ ПЕРЕГРУЗКА 6 2 2 Защита от сверхтоков ВНИМАНИЕ ПЕРИОДИЧЕСКИ КОНТРОЛИРУЙТЕ ПОКАЗАНИЯ ЗАГРУЖЕННОСТИ СТАБИЛИЗАТОРА ПО ИНДИКАТОРУ НАГРУЗКА Если на индикаторе загораются все секторы вклю чая крайний правый это говорит о перегрузке стабилизатора Не допускайте длительной перегруз ки стабилизатора по мощности во избежание срабатывания защиты от сверхтоков и выхода из строя стабилизатора Защита стабилизатора от сверхтоков обеспечивается в стабилизаторах мощностью 0 5 и 1 кВА миниатюрным плавким предохранителем с номи нальным током 6 А 9
