11
Пластиковые распределительные щиты
Технические данные
– Степень защиты IP41.
– Класс электроизоляции II.
– Цвет белый RAL 9016.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие температуры от –25 до +60 °С.
– Межосевое расстояние между рядами 115 мм.
– Максимальная высота модульных устройств для установки в щит 53 мм.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).
– Корпус имеет
четыре точ-
ки крепления
к стене (рис. 38).
– Конструкция
щита позволяет
без применения
дополнитель-
ных устройств
обеспечить
пломбирование
щита используя
специальные
места (рис. 39).
– На днище име-
ются выдавлива-
емые отверстия
для подведения
кабеля (рис. 40).
– Крышка щитка
имеет выдавли-
ваемые элемен-
ты под модуль-
ные устройства,
для изменения
числа устанавли-
ваемых моду-
лей (рис. 41).
Встраиваемые пластиковые распределительные щиты
со степенью защиты IP41, серии C…

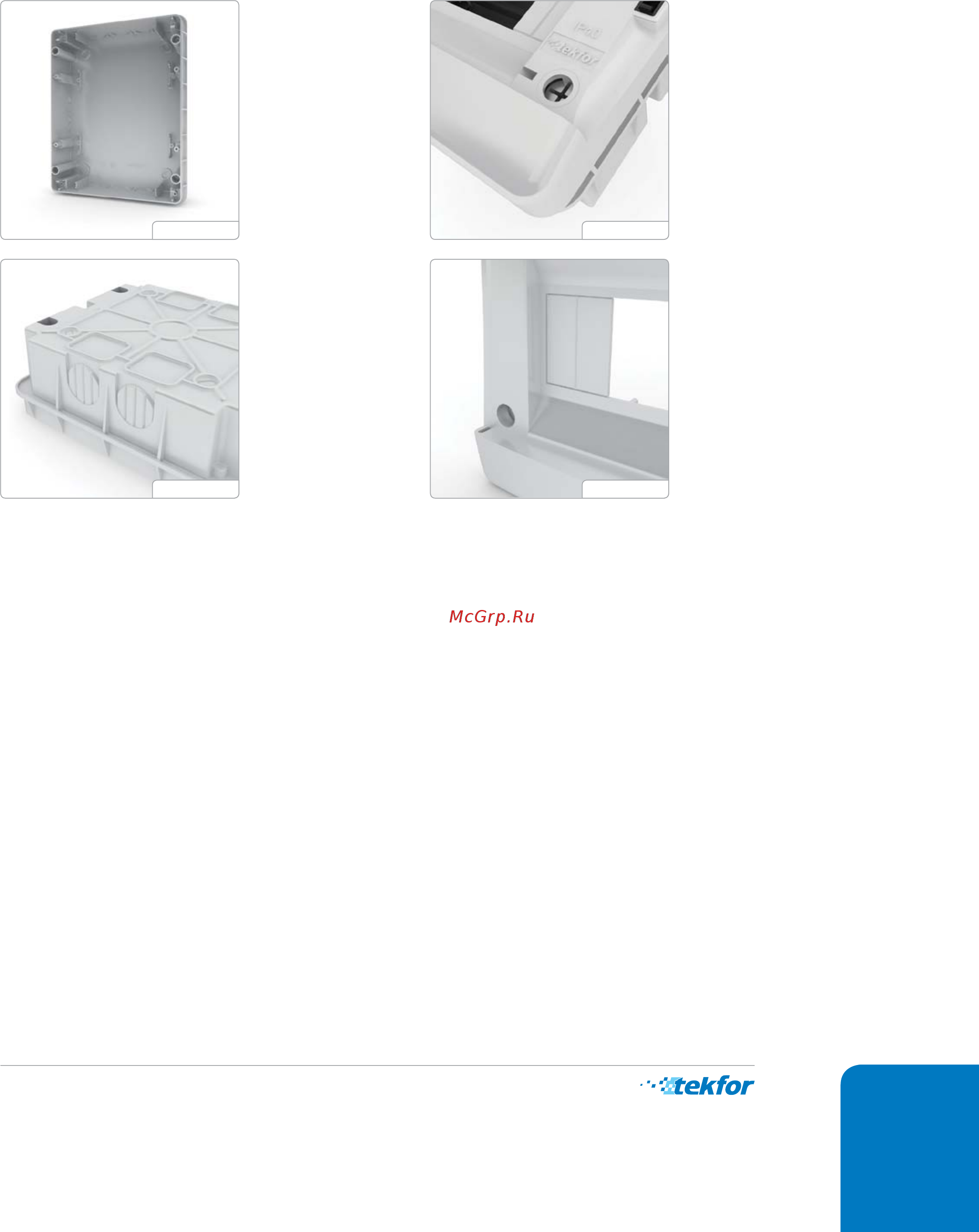

Рис. 38 Рис. 39
Рис. 40 Рис. 41
