РАДИОПРИЕМНИК ВОРОТ ROB-01/12-24V
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Poland
tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04
www.zamelcet.com, e-mail: marketing@zamel.pl

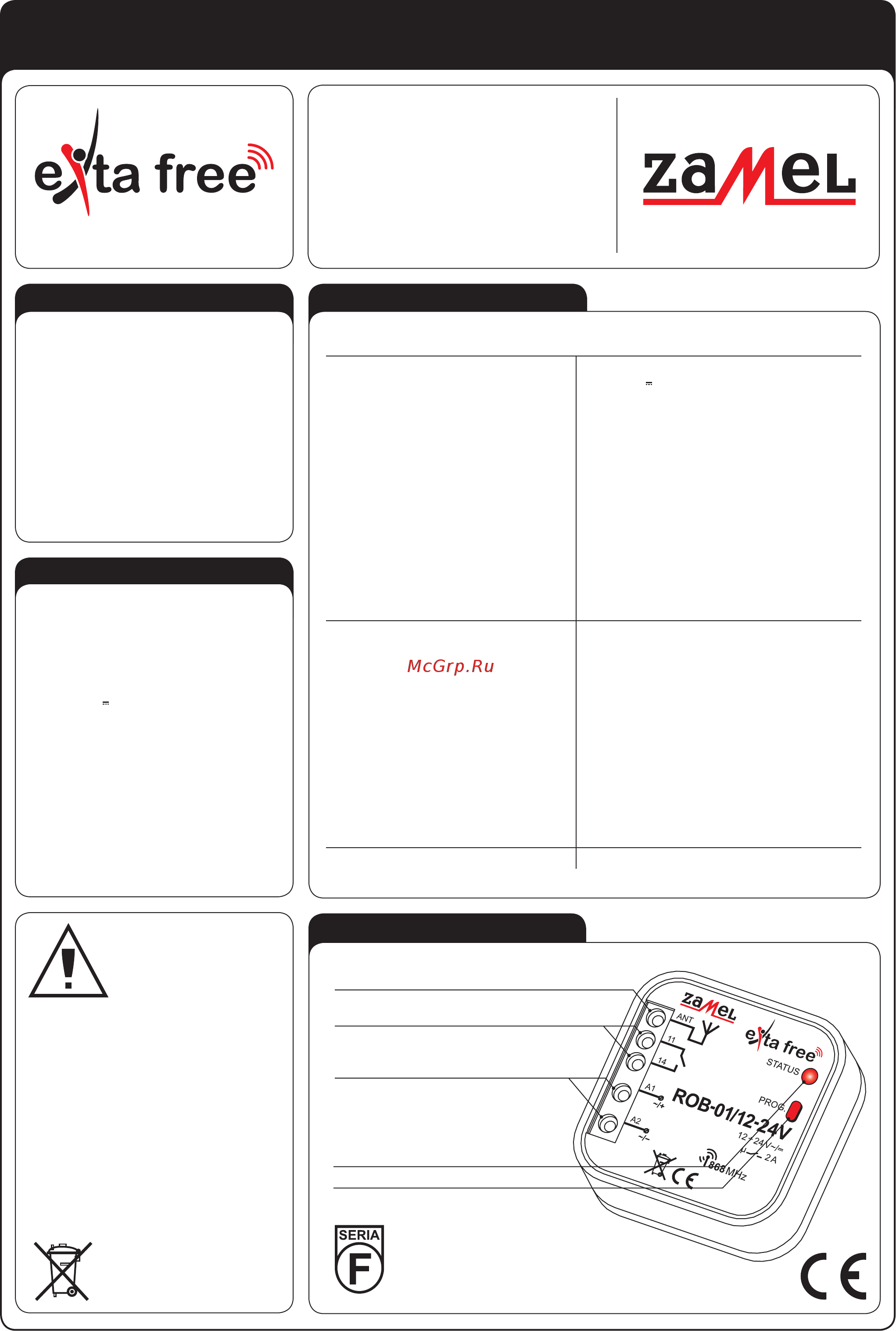

ВНЕШНИЙ ВИД
Устройство следует подклю-
чать к однофазной сети в со-
ответствии с действующими
нормами. Способ подключения
определен в настоящем руко-
водстве. Действия, связанные
с: установкой, подключением и
регулировкой, должны проводиться квалифици-
рованными электриками, которые ознакомились
с руководством по эксплуатации и функциями
устройства. Демонтаж корпуса приводит к по-
тере гарантии, а также создает опасность пора-
жения током. Перед началом установки, следует
проверить отсутствие напряжения на присоеди-
нительных проводах. Для установки следует
использовать крестовую отвертку диаметром
3,5 мм. На правильную работу влияет способ
транспортировки, складирования и использо-
вания устройства. Установка устройства не ре-
комендуется в следующих случаях: отсутствия
составных деталей, повреждения устройства
или его деформации. В случае неправильного
функционирования, следует обратиться к про-
изводителю.
ВНИМАНИЕ!
СВОЙСТВА
ТЕХНИЧЕСКИЕ ДАННЫЕОПИСАНИЕ
● совместная работа с передатчиками
беспроводной системы управления
EXTA FREE (макс. 32 передатчика),
● управление работой въездных и гараж-
ных ворот, других похожих приводов,
● yниверсальное низковольтное питание
(12-24V ~
/ ),
● возможность применения 1 пульта
управления для нескольких различ-
ных приводов (въезд на территорию,
в гараж), в которых установлено
устройство ROB-01/12-24V,
● возможность подключения наружной
проволочной антенны,
● большая дальность действия (до 250м),
● возможность увеличения дальности
действия посредством применения ре-
трансмиттера RTN-01.
Pадиоприемник ворот ROB-01/12-
24V - это универсальный (любой произ-
водитель ворот) контроллер управления
гаражными воротами и похожими при-
водами, предоставляющий возможность
управления их работой при помощи пе-
редатчиков EXTA FREE Дополнительным
преимуществом является возможность
совместного управления - одним пуль-
том - въездными воротами, гаражными,
освещением помещения и т.д. Устрой-
ство имеет возможность подключения
к соответствующему зажиму, используе-
мого в качестве наружной антенны.
ROB-01/12-24V
Зажимы питания: A1, A2
Номинальное напряжение питания: 12 ÷ 24 V ~/
Номинальный расход мощности: 0,2 W
Количество рабочих режимов: 1
Количество каналов: 1
Трансмиссия: радио 868,32 MHz
Способ трансмиссии: однонаправленная
Кодировка: трансмиссия с адресацией
Максимальное количество передатчиков: 32
Дальность действия: до 250 м в открытом пространстве
Оптическая сигнализация работы: диод LED красный
Зажим дополнительной антенны: ANT
Выходные зажимы реле: 11, 14
Параметры реле:
1NO 2A / 250V~ AC3 500 VA (беспотенциальный контакт)
Количество присоединительных зажимов: 5
Сечение присоединительных проводов: до 2,5 мм
2
Рабочая температура: -10 ÷ +55
o
C
Рабочая позиция: любая
Крепление корпуса: монтажная коробка Ø60 мм
Степень защиты корпуса: IP20 (EN 60529)
Класс защиты: III
Категория по перенапряжению: II
Уровень загрязнения: 2
Импульсное напряжение: 1 kV (EN 61000-4-5)
Размеры: 47,5 x 47,5 x 20 мм
Вес: 0,04 кг
Соответствие нормам: EN 60669, EN 60950, EN 6091000
Символ, обозначающий
сортировку электрического
и электронного оборудования.
Запрет выбрасывания
использованных устройств
с другим мусором.
Устройства фирмы ZAMEL
имеющие такой знак,
могут работать
друг с другом.
Оптическая сигнализация работы приемника
Кнопка программирования
Выходные зажимы реле (11, 14)
Зажимы питания (A1, A2)
Зажимы антенны (ANT)
VER. 003_18.05.2011
