Инструкция по эксплуатации Страница: 1

Zamel ROP-01 Инструкция по эксплуатации онлайн

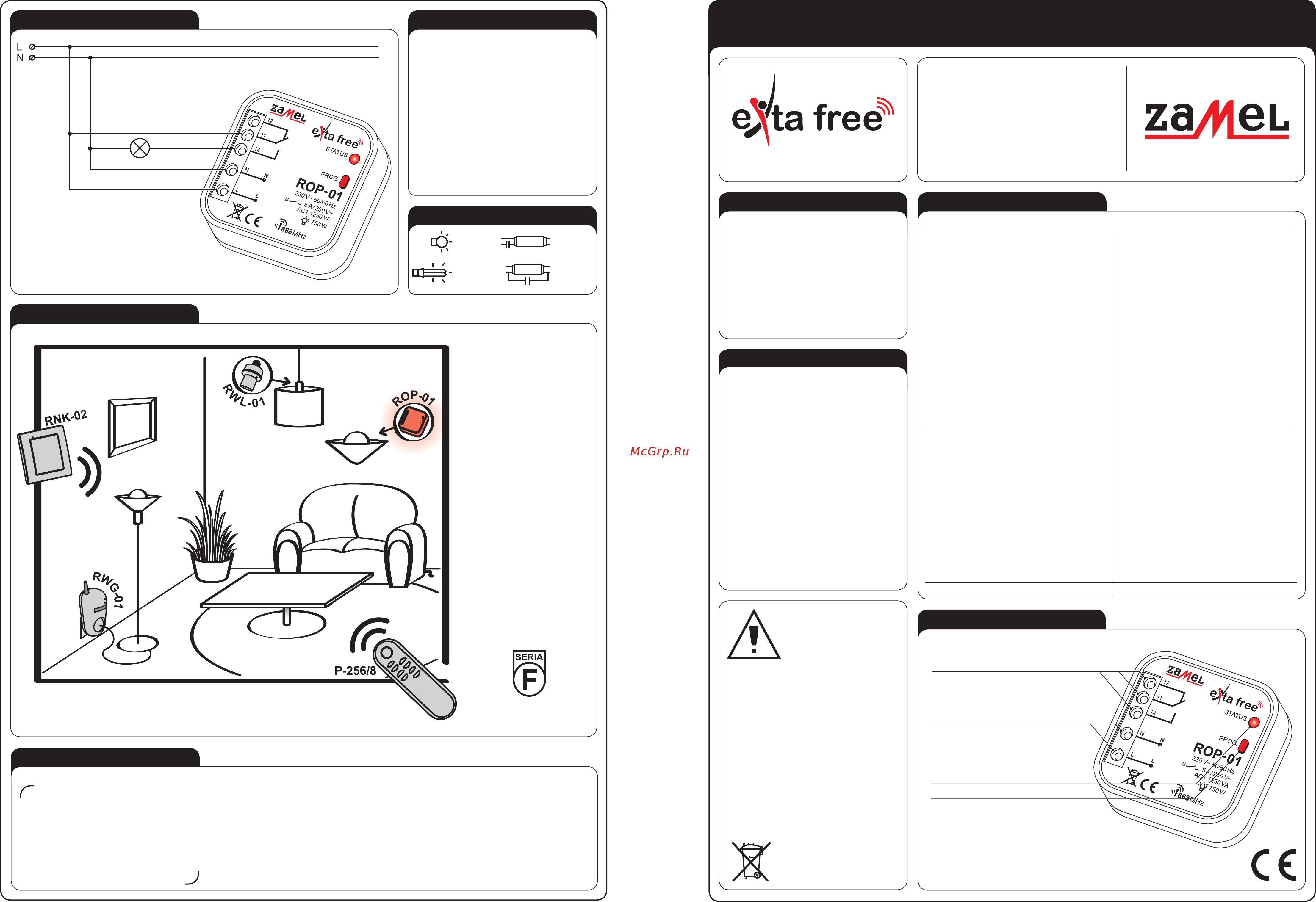

ОДНОКАНАЛЬНЫЙ ВСТРАИВАЕМЫЙ

КАНАЛЬНЫЙ РАДИОПРИЕМНИК ROP-01

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ZAMEL Sp. z o.o.

ul. Zielona 27, 43-200 Pszczyna, Poland

tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04

www.zamelcet.com, e-mail: marketing@zamel.pl

VER. 005_18.05.2011

ВНЕШНИЙ ВИД

ПОДКЛЮЧЕНИЕ

ПРИМЕНЕНИЕ

Устройство следует подклю-

чать к однофазной сети в соот-

ветствии с действующими нор-

мами. Способ подключения

определен в настоящем руко-

водстве. Действия, связанные

с: установкой, подключением

и регулировкой, должны проводиться квалифи-

цированными электриками, которые ознакоми-

лись с руководством по эксплуатации и функ-

циями устройства. Демонтаж корпуса приводит

к потере гарантии, а также создает опасность

поражения током. Перед началом установки,

следует проверить отсутствие напряжения на

присоединительных проводах. Для установки

следует использовать крестовую отвертку диа-

метром 3,5 мм. На правильную работу влияет

способ транспортировки, складирования и ис-

пользования устройства. Установка устрой-

ства не рекомендуется в следующих случаях:

отсутствия составных деталей, повреждения

устройства или его деформации. В случае не-

правильного функционирования, следует об-

ратиться к производителю.

ВНИМАНИЕ!

СВОЙСТВА

ТЕХНИЧЕСКИЕ ДАННЫЕОПИСАНИЕ

● Совместная работа с передатчиками

беспроводной системы управления

EXTA FREE,

● одно выходное реле NO/NC (беспот-

енциальные контакты),

● управление работой освещения, ото-

пления, другими,

● простой монтаж во внутренней короб-

ке Ø60 мм,

● 5 рабочих режимов: включение, вы-

ключение, моностабильный режим,

бистабильный, временной (выключе-

ние с задержкой),

● большая дальность действия (до 230 м),

● оптическая сигнализация работы,

● низких расход мощности, возможность

постоянной работы,

● возможность увеличения дальности

действия посредством применения

ретрансмиттера RTN-01.

Встраиваемые радиоприемни-

ки находят свое применение так

в качестве элементов для установки

в монтажных коробках при настенном

и скрытом монтаже, как и в качестве

исполнительных устройств, непосред-

ственно в корпусах светового оформ-

ления и других приемников. ROP-01

предоставляет возможность работы

в 5 различных режимах (включение,

выключение, моностабильный режим,

бистабильный, временной).

ROP-01

Зажимы питания: L, N

Номинальное напряжение питания: 230 V AC

Отклонения напряжения питания: -15 ÷ +10 %

Номинальная частота: 50 / 60 Hz

Номинальный расход мощности: 0,29 W

Количество рабочих режимов: 5

Количество каналов: 1

Трансмиссия: радио 868,32 MHz

Способ трансмиссии: однонаправленная

Кодировка: трансмиссия с адресацией

Максимальное количество передатчиков: 32

Дальность действия: до 230 м в открытом пространстве

Установка времени: 1 с ÷ 18 часов (по 1 с)

Оптическая сигнализация работы приемника: диод LED красный

Выходные зажимы реле: 12, 11, 14

Параметры реле: 1NO/NC 5A / 250V~ AC1 1250 VA

Количество присоединительных зажимов: 5

Сечение присоединительных проводов: до 2,5 мм

Рабочая температура: -10 ÷ +55

Рабочая позиция: любая

Крепление корпуса: монтажная коробка Ø 60 мм

Степень защиты корпуса: IP20 (EN 60529)

Класс защиты: II

Категория по перенапряжению: II

Уровень загрязнения: 2

Импульсное напряжение: 1 kV (EN 61000-4-5)

Размеры: 47,5 x 47,5 x 20 мм

Вес: 0,043 кг

Соответствие нормам: EN 60669, EN 60950, EN 61000

Символ, обозначающий

сортировку электрического

и электронного оборудования.

Запрет выбрасывания

использованных устройств

с другим мусором.

Одноканальный

встраиваемый

радиоприемник ROP-01,

работающий

в качестве приемника

восьмиканального пульта

P-256/8 и кнопочного

двухканального

радиоприемника

RNK-02 (управление

вкл/выкл источников

света). Указанные

передатчики могут также

управлять работой

радиовыключателя

освещения RWL-01, а

также радиоадаптера

розетки RWG-01.

НАГРУЗОЧНАЯ СПОСОБНОСТЬ

750W

250W

500W

375W

МОНТАЖ

1. Разъединить цепь питания предо-

хранителем, выключателем макси-

мального тока или изоляционным

разъединителем, подключенными

к соответствующей цепи.

2. Проверить соответствующим при-

бором отсутствие напряжения на

питательных проводах.

3. Подключить провода к зажимам со-

гласно схеме подключения.

4. Установить устройство ROP-01 в мон-

тажной коробке.

5. Подключить цепь питания.

Устройства фирмы ZAMEL

имеющие такой знак, могут

работать друг с другом.

Оптическая сигнализация работы приемника

Кнопка программирования

Выходные зажимы реле

(12, 11, 14)

Зажимы питания (L, N)

ГАРАНТИЙНАЯ КАРТА

Производитель предоставляет гарантию на 24 месяца

1. Компания «ZAMEL» предоставляет двухлетнюю гарантию на свои изделия.;

2. Гарантийные обязательства компании «ZAMEL» не распространяются на следующие случаи:; а) появление механических

повреждений в результате транспортировки, погрузки/разгрузки и иных обстоятельств; б) появление неисправностей, вы-

званных неправильной установкой или работой с изделиями компании «ZAMEL»; в) появление неисправностей, вызванных

изменениями, внесенных ПОКУПАТЕЛЯМИ или третьими сторонами в конструкцию проданных изделий либо оборудования,

необходимого для корректной работы таких изделий.; г) появление неисправностей, вызванных форс-мажорными обстоя-

тельствами либо в результате иных случаев, не зависящих от компании «ZAMEL».; з) источники питания (батареи), имею-

щиеся в оснащении оборудования в момент его продажи (если таковые имеются);

3. Все претензии относительно выполнения гарантийных обязательств предоставляются ПОКУПАТЕЛЕМ продавцу в письмен-

ной форме непосредственно после обнаружения неисправности.;

4. Рассмотрение претензий производится компанией «ZAMEL» в соответствии с существующими правилами.;

5. Компания «ZAMEL» оставляет за собой право выбора способа компенсации, будь то замена изделия, ремонт или денежная выплата.

6. Гарантия не исключает, не ограничивает и не приостанавливает прав ПОКУПАТЕЛЯ, вытекающих из несоответствия товара договору.

Печать и подпись продавца, дата продажи.
