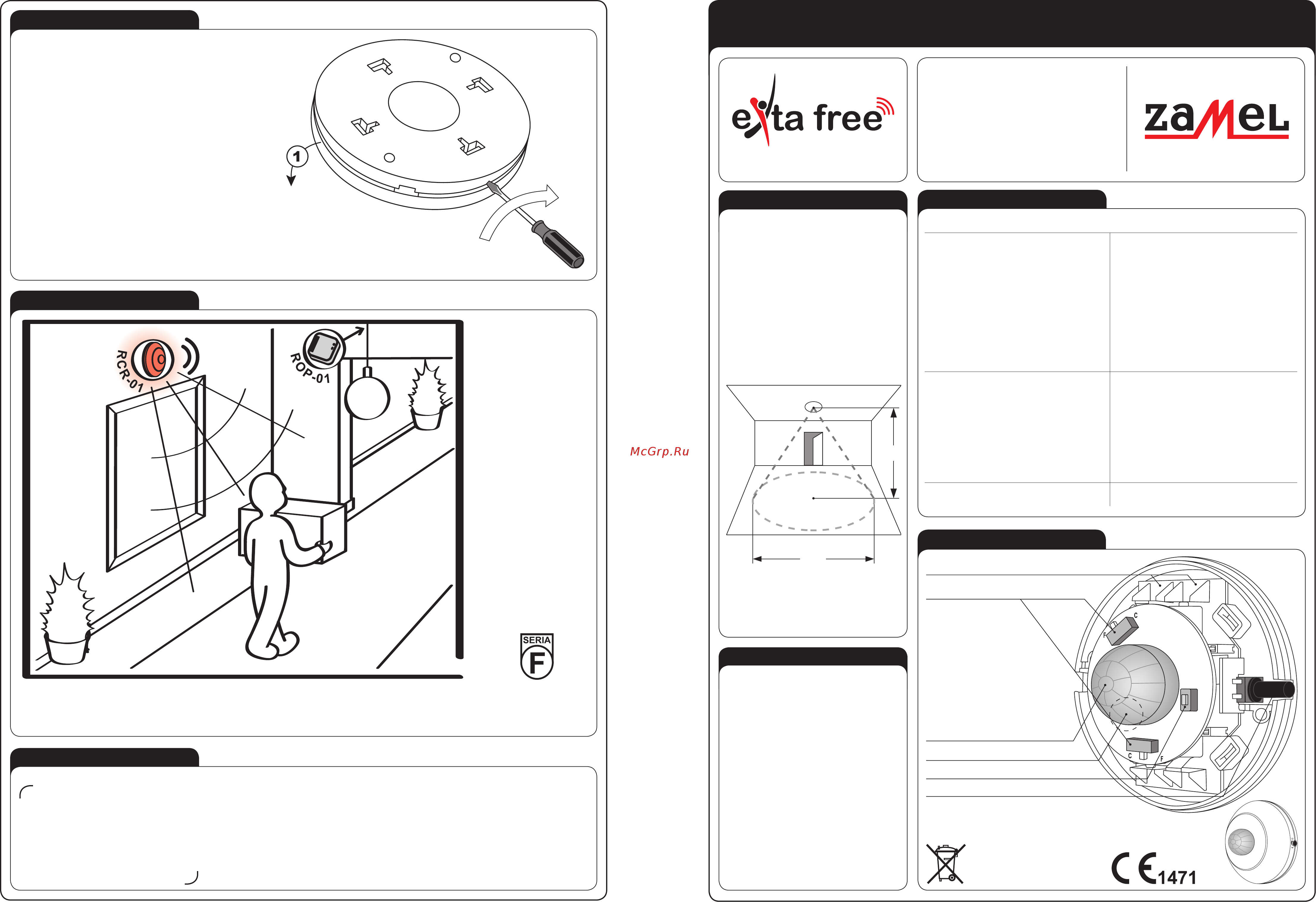

РАДИОДАТЧИК ДВИЖЕНИЯ RCR-01

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ZAMEL Sp. z o.o.

ul. Zielona 27, 43-200 Pszczyna, Poland

tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04

www.zamelcet.com, e-mail: marketing@zamel.pl

VER. 003_18.05.2011

ПРИМЕНЕНИЕ

МОНТАЖ

Датчик можно установить в любом месте при помощи

двухстороннего скотча или двух распорных дюбелей

5x(3x30) мм.

Способ монтажа при помощи распорных дюбелей:

1. Снять верхнюю крышку – для этого следует вста-

вить плоскую отвертку в щель между крышкой

и основанием и повернуть, одновременно отгибая

крышку.

2. Определить место монтажа RCR-01 на стене, вы-

полнить два отверстия, соответствующие монтаж-

ным отверстиям в основании передатчика.

3. Вставить в отверстия распорные дюбеля.

4. Закрепить основание при помощи шурупов, вкручи-

вая их в распорные дюбеля.

5. Одеть верхнюю крышку таким образом, чтобы за-

цепки крышки вошли в гнезда зацепов в основании

и захлопнуть.

ВНИМАНИЕ: Устройство имеет фабрично установ-

ленные батарейки, предохраненные специальной

прокладкой. Перед первым запуском следует устра-

нить прокладку из устройства.

Устройства фирмы ZAMEL

имеющие такой знак,

могут работать

друг с другом.

Система беспроводного управления освещением. Датчик RCR-01 после обнаружения движения

высылает управляющий радиосигнал приемнику ROP-01.

ТЕХНИЧЕСКИЕ ДАННЫЕ

ОПИСАНИЕ

СВОЙСТВА

● Датчик движения (PIR) для радиоу-

правления приемниками EXTA FREE,

● простая установка и монтаж при помо-

щи двухстороннего скотча или шурупов,

● встроенное сумеречное реле (блока-

да работы датчика, например, днем),

● оптическая сигнализация отправления

информации и состояния батарейки,

● большая дальность действия (до 200 м),

● возможность работы с неограничен-

ным количеством приемников систе-

мы EXTA FREE,

● возможность одновременного вклю-

чения/выключения любого количе-

ства приемников системы EXTA FREE

● возможность увеличения дальности

действия посредством применения

ретрансмиттера RTN-01.

Радиодатчик движения RCR-01 явля-

ется самостоятельным передатчиком,

питаемым от батареи. Датчик обнару-

живает изменения теплового излучения,

вызванное присутствием или движени-

ем объекта, находящегося в зоне дей-

ствия. После обнаружения движения,

система подает радиосигнал запро-

граммированному приемнику или груп-

пе приемников, которые управляют, на-

пример, освещением. Датчик устойчив

к изменению температуры окружения

и движениям теплых масс воздуха.

Режим работы с сумеречным реле

с регулируемой чувствительностью изме-

рения интенсивности освещения, предо-

ставляет возможность ограничения дей-

ствия датчика до работы после сумерек.

ВНЕШНИЙ ВИД

Символ, обозначающий

сортировку электрического

и электронного оборудования.

Запрет выбрасывания

использованных устройств

с другим мусором.

Потенциометр чувствительности

Кнопка PROG

Зона оптической сигнализации работы

Линза датчика движения

Гнезда батареек

Переключатели

рабочих режимов

RCR-01

Номинальное напряжение питания: 3 V DC

Тип батарейки: 2 x AAA / R03

Прочность батарейки: 1 год (в зависимости от использования)

Количество каналов: 1

Диапазон установок датчика освещения: 2 ÷ 20 lx

Трансмиссия: радио 868,32 MHz

Способ трансмиссии: однонаправленная

Кодировка: трансмиссия с адресацией

Дальность действия˙: до 200 м в открытом пространстве

Сигнализация передачи/разряжения батарейки:

диод LED красный

Рабочая температура: -10 ÷ +55

Рабочая позиция: любая

Крепление корпуса: распорные дюбеля, двухсторонний скотч

Степень защиты корпуса: IP20 (EN 60529)

Класс защиты: III

Уровень загрязнения: 2

Размеры: Ø70 x 40 мм

Вес: 0,070 кг

Соответствие нормам: ETSI EN 300 220-1,

ETSI EN 300 220-2

2,5m

ГАРАНТИЙНАЯ КАРТА

Производитель предоставляет гарантию на 24 месяца

1. Компания «ZAMEL» предоставляет двухлетнюю гарантию на свои изделия.;

2. Гарантийные обязательства компании «ZAMEL» не распространяются на следующие случаи:; а) появление механических

повреждений в результате транспортировки, погрузки/разгрузки и иных обстоятельств; б) появление неисправностей, вы-

званных неправильной установкой или работой с изделиями компании «ZAMEL»; в) появление неисправностей, вызванных

изменениями, внесенных ПОКУПАТЕЛЯМИ или третьими сторонами в конструкцию проданных изделий либо оборудования,

необходимого для корректной работы таких изделий.; г) появление неисправностей, вызванных форс-мажорными обстоя-

тельствами либо в результате иных случаев, не зависящих от компании «ZAMEL».; з) источники питания (батареи), имею-

щиеся в оснащении оборудования в момент его продажи (если таковые имеются);

3. Все претензии относительно выполнения гарантийных обязательств предоставляются ПОКУПАТЕЛЕМ продавцу в письмен-

ной форме непосредственно после обнаружения неисправности.;

4. Рассмотрение претензий производится компанией «ZAMEL» в соответствии с существующими правилами.;

5. Компания «ZAMEL» оставляет за собой право выбора способа компенсации, будь то замена изделия, ремонт или денежная выплата.

6. Гарантия не исключает, не ограничивает и не приостанавливает прав ПОКУПАТЕЛЯ, вытекающих из несоответствия товара договору.

Печать и подпись продавца, дата продажи.
