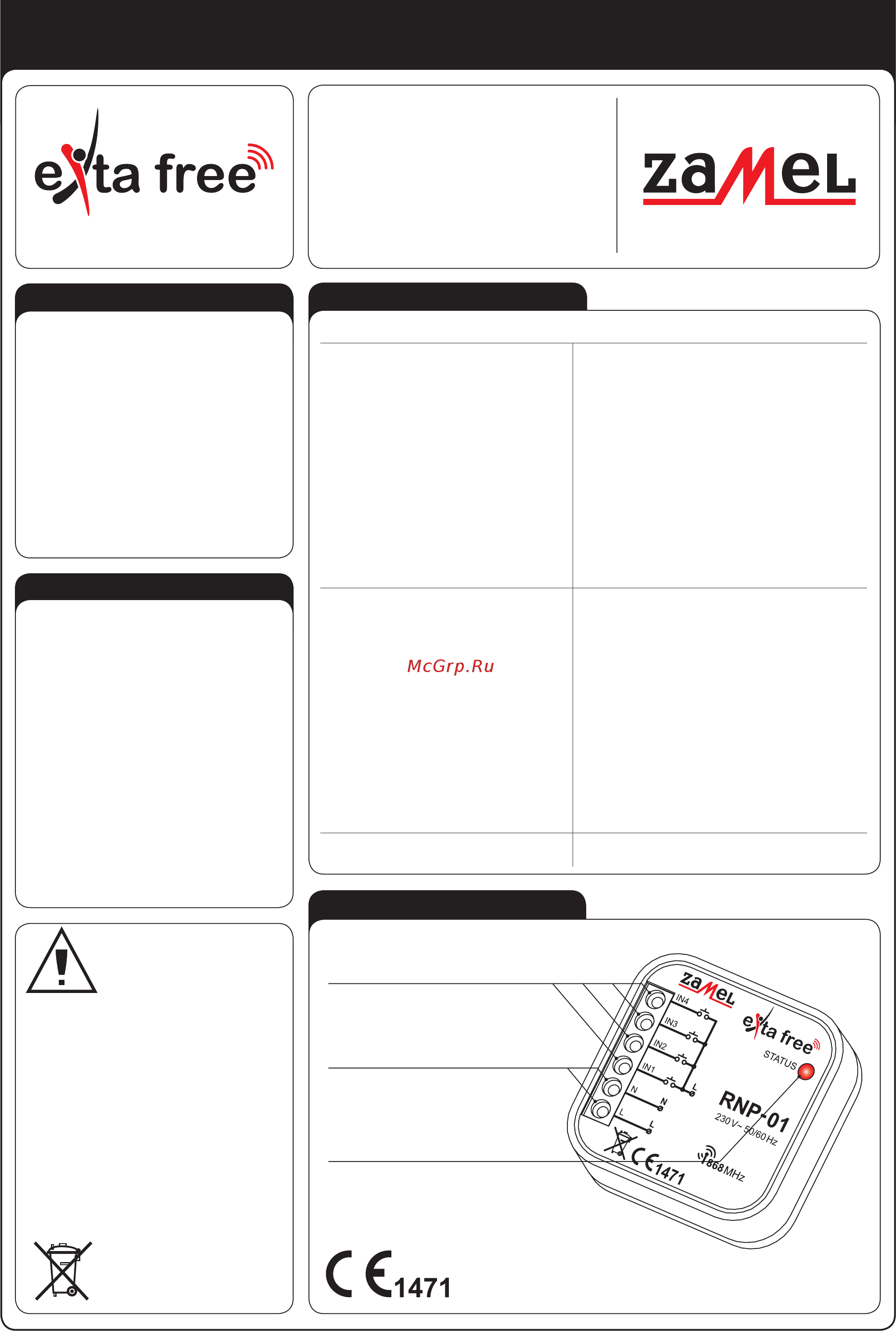

Инструкция по эксплуатации Страница: 1

Zamel RNP-01 Инструкция по эксплуатации онлайн

VER. 003_18.05.2011

ВСТРАИВАЕМЫЙ ЧЕТЫРЕХКАНАЛЬНЫЙ

РАДИОПЕРЕДАТЧИК RNP-01

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВНЕШНИЙ ВИД

ТЕХНИЧЕСКИЕ ДАННЫЕ

RNP-01

Зажимы питания: L, N

Номинальное напряжение питания: 230 V AC

Отклонения напряжения питания: -15 ÷ +10 %

Номинальная частота: 50 / 60 Hz

Номинальный расход мощности: 0,22 W

Зажимы запуска: IN1, IN2, IN3, IN4

Количество каналов: 4

Трансмиссия: радио 868,32 MHz

Способ трансмиссии: однонаправленная

Кодировка: трансмиссия с адресацией

Дальность действия: до 200 м в открытом пространстве

Оптическая сигнализация трансмиссии:

диод LED красный

Рабочая температура: -10 ÷ +55

Количество присоединительных зажимов:

Сечение присоединительных проводов:

до 2,5 мм

Рабочая позиция: любая

Крепление корпуса: монтажная коробка Ø 60 мм

Степень защиты корпуса: IP20 (EN 60529)

Класс защиты: II

Категория по перенапряжению: II

Уровень загрязнения: 2

Импульсное напряжение: 1 kV (EN 61000-4-5)

Размеры: 47,5 x 47,5 x 20 мм

Вес: 0,031 кг

Соответствие нормам: ETSI EN 300 220-1, ETSI EN 300 220-2,

EN 60950, EN 61000

Устройство следует подклю-

чать к однофазной сети в со-

ответствии с действующими

нормами. Способ подключения

определен в настоящем руко-

водстве. Действия, связанные

с: установкой, подключением и регулиров-

кой, должны проводиться квалифицирован-

ными электриками, которые ознакомились

с руководством по эксплуатации и функция-

ми устройства. Демонтаж корпуса приводит

к потере гарантии, а также создает опасность

поражения током. Перед началом установки,

следует проверить отсутствие напряжения на

присоединительных проводах. Для установ-

ки следует использовать крестовую отвертку

диаметром 3,5 мм. На правильную работу вли-

яет способ транспортировки, складирования и

использования устройства. Установка устрой-

ства не рекомендуется в следующих случаях:

отсутствия составных деталей, повреждения

устройства или его деформации. В случае не-

правильного функционирования, следует об-

ратиться к производителю.

ВНИМАНИЕ!

СВОЙСТВА

ОПИСАНИЕ

● Радиопередатчик для монтажа во

внутренней коробке Ø 60 мм,

● дистанционное управление прием-

никами системы EXTA FREE,

● возможность подключения к суще-

ствующему, традиционному монтаж-

ному выключателю,

● низкий расход мощности, приспосо-

блен к постоянной работе,

● возможность независимого управле-

ния четырьмя приемниками,

● большая дальность действия (до

200 м),

● возможность одновременного вклю-

чения/выключения любого коли-

чества приемников системы EXTA

FREE,

● возможность увеличения дальности

действия посредством применения

ретрансмиттера RTN-01.

Встраиваемый радиопередатчик

RNP-01 предоставляет возможность

реализации функции дистанционного

управления устройствами. Предназна-

чен для монтажа во внутренней короб-

ке – под существующим оснащением

(кнопочный переключатель «свет» или

«звонок»). Благодаря такому решению

появляется возможность простой уста-

новки системы EXTA FREE, без потреб-

ности вмешательства в существующую

электрическую инсталляцию. Другим

преимуществом является возможность

использования электроинсталляцион-

ного оборудования любого произво-

дителя, что не вызывает ограничений

в сфере дизайна и интерьера.

Символ, обозначающий

сортировку электрического

и электронного оборудования.

Запрет выбрасывания

использованных устройств

с другим мусором.

Оптическая сигнализация

работы передатчика:

Зажимы питания (L, N)

Зажимы запуска (IN1, IN2, IN3, IN4)

ZAMEL Sp. z o.o.

ul. Zielona 27, 43-200 Pszczyna, Poland

tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04

www.zamelcet.com, e-mail: marketing@zamel.pl
