Zamel RCR-01 [2/2] Rcr 01 радиодатчик движения

Zamel RCR-01 [2/2] Rcr 01 радиодатчик движения
VER. 003_18.05.2011

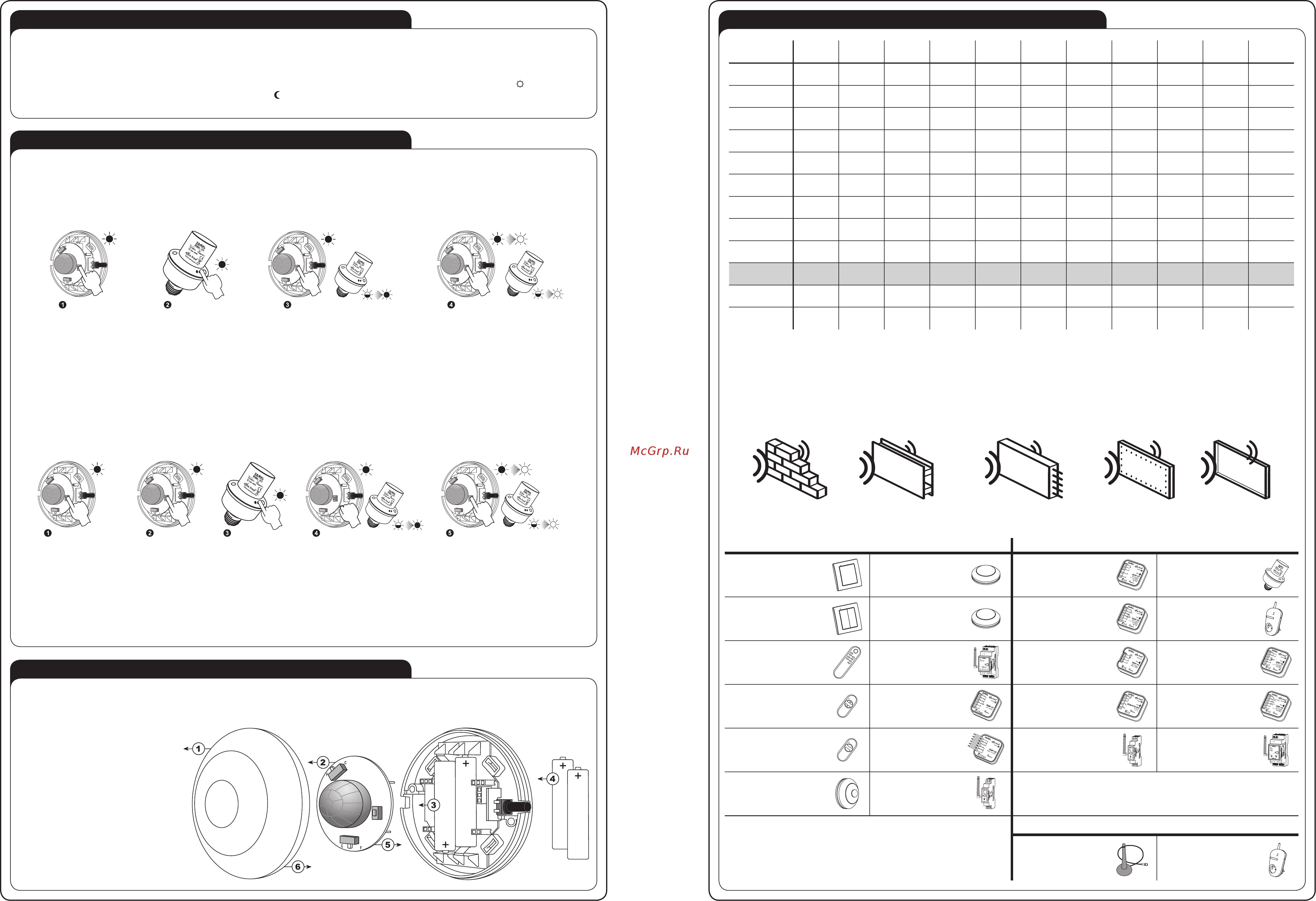

РАБОТА
ПРОГРАММИРОВАНИЕ ПРИЕМНИКОВ
ЗАМЕНА БАТАРЕЙКИ
Устройство может работать в двух режимах: 1. Датчик движения, 2. Датчик движения с сумеречным выключателем. Для установки рабочих
режимов предназначены два переключателя, находящиеся под верхней крышкой датчика. Установка переключателей в положение «C»
это режим 1. а в положение «F» это режим 2. Важно, чтобы переключатели были установлены в одном положении – неправильная
установка может вызвать неправильную работу устройства. В режиме работы с сумеречным выключателем, при помощи потенциоме-
тра, следует установить интенсивность света, при которой датчик должен работать. Установка потенциометра на знак « » это установка
работы при дневном свете около 20 lux, а установка на знак « » это установка на работу ночью около 2 lx. Дальность действия (до 200 м
в зависимости от приемника) можно увеличить посредством применения ретрансмиттера или нескольких ретрансмиттеров RTN-01.
Разряжение батареек сигнализируется несколькими зажжениями диоды LED в ходе трансмиссии.
1. Снять верхнюю крышку передатчика.
2. Снять верхнюю плату с электроникой.
3. Вынуть использованные бата-
рейки.
4. Установить новые батарейки.
Следует обратить внимание на
полярность батарейки, обозна-
ченную на нижней плате с элек-
троникой. Неправильная уста-
новка батарейки может привести
к повреждению устройства.
5. Установить обратно верхнюю
плату с электроникой, вставляя
штекеры в соответствующие им
гнезда.
6. Одеть верхнюю крышку таким
образом, чтобы зацепки крышки
вошли в гнезда зацепов и за-
хлопнуть.
СОВМЕСТНАЯ РАБОТА И ДАЛЬНОСТЬ ДЕЙСТВИЯ
Символ ROP-01 ROP-02 ROB-01 SRP-02 SRP-03 RWG-01 RWL-01 ROМ-01 ROМ-10 RDP-01 RTN-01
RNK-02 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNK-04 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
P-256/8 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
P-257/4 (2) 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNМ-10 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
RNP-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RNP-02 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RNL-01 160 м 180 м 180 м
отсутствует* отсутствует*
200 м 160 м 200 м 200 м 160 м 200 м
RTN-01 200 м 200 м 200 м 200 м 200 м 250 м 200 м 250 м 250 м 200 м 250 м
RCR-01 160 м 180 м 180 м
отсутствует* отсутствует*
200 м 160 м 200 м 200 м 160 м 200 м
RTI-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RXМ-01 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
* - одноканальные передатчики не работают с реле управления рольставнями.
ВНИМАНИЕ! Указанная дальность действия относится к открытому пространству, т.е. идеальным условиям, без преград. Если
между передатчиком и приемником находятся преграды, следует предвидеть уменьшение дальности действия для: кирпича от 10
до 40%, дерева и гипса от 5 до 20%, армированного бетона от 40 до 80%, металла от 90 до 100%, стекла от 10 до 20%. Негативное
воздействие на дальность действия имеют также воздушные и подземные линии электропередачи высокой мощности, а также
антенны сотовой связи, размещенные поблизости устройств.
ПЕРЕДАТЧИКИ ПРИЕМНИКИ
RNK-02
Кнопочный двухканальный
радиопередатчик
RNL-01
Педальный
радиопередатчик
ROP-01
Одноканальный встра-
иваемый радиоприемник
RWL-01
Радиовыключатель
освещения
RNK-04
Кнопочный четырехка-
нальный радиопередатчик
RTI-01
Транслятор
IR/EXTA FREE
ROP-02
Двухканальный встра-
иваемый радиоприемник
RWG-01
Радиоадаптер
для розетки
P-256/8
Восьмиканальный
пульт управления
RNM-10
Модульный четырехкана-
льный радиопередатчик
RDP-01
Одноканальный встра-
иваемый радиодиммер
SRP-02
Встраиваемый
контроллер рольставней
P-257/4
Четырехканальный
пульт управления
RNP-01
Кнопочный четырехканальный
встраиваемый радиопередатчик
ROB-01/12-24V
Радиоприемник
ворот
SRP-03
Центральный встраиваемый
контроллер рольставней
P-257/2
Двухканальный
пульт управления
RNP-02
Четырехканальный встра-
иваемый радиопередатчик
ROM-01
Модульный одноканальный
радиоприемник
ROM-10
Модульный двухка-
нальный радиоприемник
RCR-01
Радиодатчик
движения
RXM-01
Транслятор
RS-485/EXTA FREE
АКСЕССУАРЫ
ANT-01
Наружная
антена
RTN-01
Ретранслятор
Нажать кнопку PROG
устройства RCR-01, после
отпустить кнопку. Зажжется
(постоянный сигнал) красный
диод LED под линзой.
Нажать кнопку PROG
в RCR-01, после
отпустить. Зажжется
(постоянный сигнал)
красный диод LED
под линзой.
Повторно нажать
кнопку PROG
в RCR-01
и придержать ее.
Нажать кнопку PROG в RCR-01,
после отпустить. Зажжется
(мигающий сигнал) диод LED
в приемнике, а после потухнет
– ДАТЧИК ЗАПИСАН.
Подождать пока диод LED
в RCR-01 потухнет.
Отпустить кнопку PROG
в RCR-01. Зажжется
(мигающий сигнал,
после постоянный) диод
LED в приемнике.
Ввести приемник в режим
программирования,
нажимая кнопку PROG.
Зажжется (постоянный
сигнал) диод LED
в приемнике.
Ввести приемник
в режим
программирования,
нажимая кнопку PROG.
Зажжется (постоянный
сигнал) диод LED
в приемнике.
Нажать кнопку PROG устройства
RCR-01, после отпустить
кнопку. Зажжется (мигающий
сигнал, после постоянный)
красный диод LED в приемнике.
Нажать кнопку PROG устройства RCR-
01, после отпустить кнопку. Зажжется
(мигающий сигнал) красный диод LED
в приемнике, а после потухнет – ДАТЧИК
ЗАПИСАН. Подождать пока диод LED
в RCR-01 потухнет.
Пример процедуры программирования с использованием приемника RWL-01.
Для остальных радиоприемников EXTA FREE процедура аналогична.
Режим 1. Датчик движения (переключатели рабочих режимов в положении C-C)
В этом режиме приемник следует запрограммировать для работы во временном режиме, а величину времени следует установить на
минимум 15 сек. Во время, когда в зоне детектирования датчик обнаруживает движение, устройство каждые 10 секунд высылает сигнал
приемнику. После отправления сигнала, отсчет начинается сначала.
ВНИМАНИЕ: После каждого нажатия кнопки в датчике, имеется 10 секунд на начатие следующего действия программирования. После
этого времени диод в датчике потухнет и RCR-01 начнет нормальную работу (процедуру программирования надо начинать с начала).
Режим 2. Датчик движения с сумеречным выключателем (переключатели режимов работы в положении F-F)
В этом режиме приемник следует запрограммировать для работы в моностабильном режиме. Когда в зоне детектирования датчик
обнаружит движение, высылает пусковой сигнал приемнику. Сигнал, выключающий датчик высылает после истечения 20 секунд
с момента исчезновения движения в зоне детектирования.
ВНИМАНИЕ: После каждого нажатия кнопки в датчике, имеется 10 секунд на начатие следующего действия программирования. После
этого времени диод в датчике потухнет и RCR-01 начнет нормальную работу (процедуру программирования надо начинать с начала).
ПОТЕРЯ ДАЛЬНОСТИ ДЕЙСТВИЯ ПРИ ПРОХОДЕ РАДИОСИГНАЛОВ ЧЕРЕЗ ПРЕГРАДЫ
кирпич 10 ÷ 40% дерево и гипс 5 ÷ 20% армированный бетон 40 ÷ 80% металл 90 ÷ 100% стекло 10 ÷ 20%
