МОДУЛЬНЫЙ ЧЕТЫРЕХКАНАЛЬНЫЙ

РАДИОПЕРЕДАТЧИК RNM-10

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

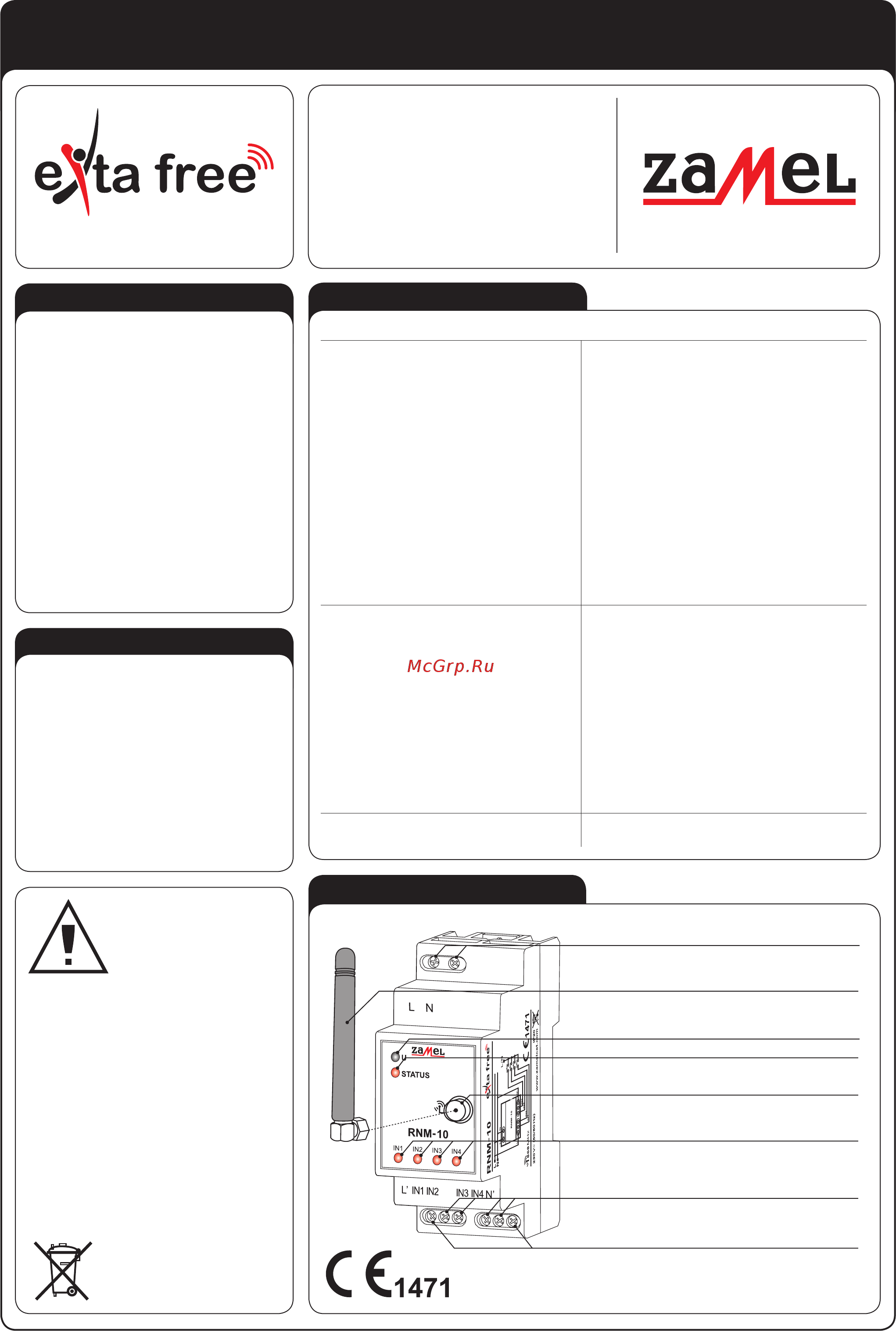

ВНЕШНИЙ ВИД

ТЕХНИЧЕСКИЕ ДАННЫЕ

RNM-10

Зажимы питания: L, N, L’, N’

Номинальное напряжение питания: 230 V~

Отклонения напряжения питания: -15 ÷ +10 %

Номинальная частота: 50 / 60 Hz

Номинальный расход мощности: 0,35 W

Оптическая сигнализация питания: диод LED зеленый

Зажимы запуска: IN1, IN2, IN3, IN4

Количество каналов: 4

Трансмиссия: радио 868,32 MHz

Способ трансмиссии: однонаправленная

Кодировка: трансмиссия с адресацией

Дальность действия: до 300 м в открытом пространстве

Сигнализация трансмиссии: диод LED красный

Сигнализация состояния входов: 4 х диод LED красный

Рабочая температура: -10 ÷ +55

Сечение присоединительных проводов: до 2,5 мм

Рабочая позиция: любая

Крепление корпуса: шина TH 35 (согласно EN 60715)

Степень защиты корпуса: IP20 (EN 60529)

Класс защиты: II

Категория по перенапряжению: II

Уровень загрязнения: 2

Импульсное напряжение: 1 kV (EN 61000-4-5)

Размеры: двухмодульный корпус (35 мм) 90 x 35 x 66 мм

Вес: 0,087 кг

Соответствие нормам: ETSI EN 300 220-1, ETSI EN 300 220-2,

EN 60950, EN 61000

Устройство следует под-

ключать к однофазной сети

в соответствии с действу-

ющими нормами. Способ

подключения определен

в настоящем руководстве.

Действия, связанные с:

установкой, подключением

и регулировкой, должны проводиться ква-

лифицированными электриками, которые

ознакомились с руководством по эксплу-

атации и функциями устройства. Демон-

таж корпуса приводит к потере гарантии,

а также создает опасность поражения то-

ком. Перед началом установки, следует

проверить отсутствие напряжения на при-

соединительных проводах. Для установки

следует использовать крестовую отвертку

диаметром 3,5 мм. На правильную рабо-

ту влияет способ транспортировки, скла-

дирования и использования устройства.

Установка устройства не рекомендуется

в следующих случаях: отсутствия состав-

ных деталей, повреждения устройства или

его деформации. В случае неправильного

функционирования, следует обратиться

к производителю.

ВНИМАНИЕ!

СВОЙСТВА

ОПИСАНИЕ

● Возможность независимого управле-

ния четырьмя приемниками,

● простой монтаж и обслуживание,

● интеграция с проводными системами

автоматики системы «Умный дом»,

● возможность работы с неограничен-

ным количеством приемников системы

EXTA FREE,

● энергосберегающее устройство, при-

способленное к постоянной работе,

● возможность подключения антенны

ANT-01, устанавливаемой вне распре-

делительного щита.

Модульный радиопередатчик RNM-10

это устройство, работающее с прием-

никами беспроводной системы управ-

ления EXTA FREE, устанавливаемое на

шине TH35. Имеет 4 независимых вхо-

да, запускаемых напряжением 230V~.

К пусковым зажимам RNM-10 могут быть

подключены монтажные соединители,

устройства проводной системы автома-

тики EXTA или любые другие передаю-

щие устройства (реле времени, датчики

движения, программируемые передат-

чики и т.д.). Применение RNM-10 предо-

ставляет возможность интеграции вы-

шеуказанных устройств с приемниками

системы EXTA FREE и беспроводное

управление ими.

Символ, обозначающий

сортировку электрического

и электронного оборудования.

Запрет выбрасывания

использованных устройств

с другим мусором.

Оптическая сигнализация питания

Оптическая сигнализация радио трансмиссии

Гнездо антенны

Оптическая сигнализация запуска

(IN1, IN2, IN3, IN4)

Зажимы питания (L, N)

Зажимы запуска (IN1, IN2, IN3, IN4)

Дополнительные зажимы питания (L’, N’)

Антенна

VER. 003_18.05.2011

ZAMEL Sp. z o.o.

ul. Zielona 27, 43-200 Pszczyna, Poland

tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04

www.zamelcet.com, e-mail: marketing@zamel.pl
