АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ВЫСОКОЙ ТОЧНОСТИ СНВТ
17
Рис. 9
10.2.2. Не хранить вблизи изделия взрывоопасные, легковоспламеняющиеся и горючие материалы.
10.2.3. Не размещать и не экплуатировать стабилизатор во взрывоопасной среде.
10.2.4. Обеспечить оперативнуюдоступность первичных средств пожаротушения около места установки.
10.3. Обеспечение требований электробезопасности
10.3.1. Изделие относится к вторичным источникам питания электроэнергией. Конструкция моделей СНВТ-500/1, СНВТ-1000/1, СНВТ-1500/1, предусматривает подключение
только электроприемников, относящихся к классу переносных, которые могут находиться в руках пользователя при эксплуатации. Электрическая сеть подключения потребителей
для указанных моделей относится к системе с изолированной нейтралью (IT), предусматривающей защитное заземление открытых электропроводящих частей корпуса или
удовлетворяющих требованиям пп. 10.3.4. данного руководства.
10.3.2. Защитное заземление должно иметь сопротивление не более 4-х Ом. Практически это требование может быть реализовано в соответствии с ПУЭ или следующими способами:
- подключение к помещенным во влажные слои грунта предметам из оцинкованной стали, стали без покрытия или меди, размеры которых могут быть: стержень диаметром 15 мм
и длиной 1,5 м, лист 1х1,5 м;
- подключение к находящимся в земле объектам, кроме трубопроводов горючих и взрывоопасных сред, центрального отопления и канализации;
- подключение к существующему контуру защитного заземления отдельным защитным проводником или с помощью бытового штепсельного разъема с заземлением типа “F”.
10.3.3. Конструкция моделей СНВТ-2000, СНВТ-3000, СНВТ-5000, СНВТ-8000, СНВТ-10000 предусматриваетподключение к сетям с глухозаземленной нейтралью, используемым для
стационарных электроустановок.

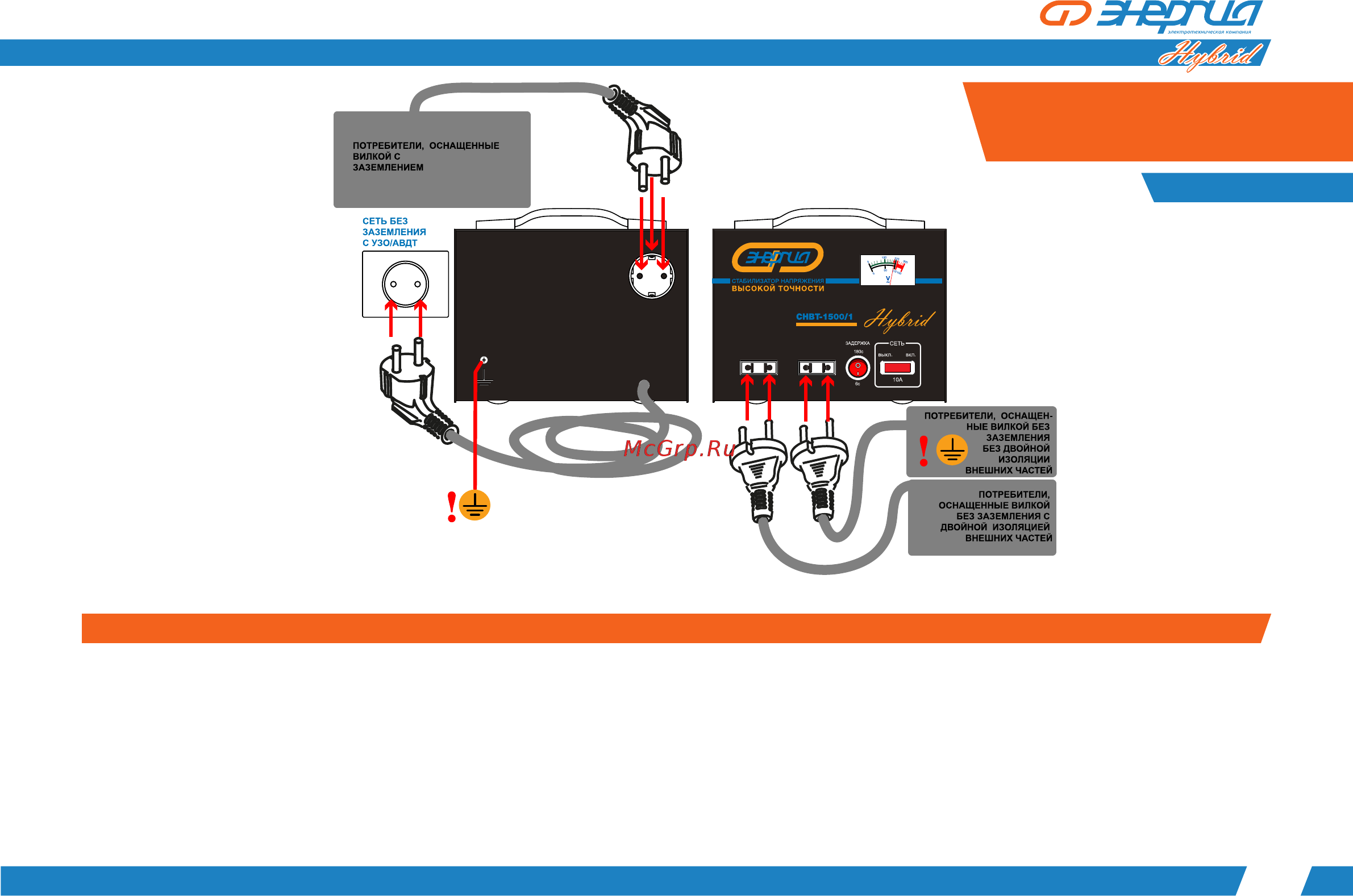

Подключение моделей СНВТ
500/1,...,1500/1 к сети без заземле-
ния в проводящем кабеле.
