2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры станка приведены в табл. 1

Таблица 1.

Наименование параметра Значение параметра

Номинальное напряжение питания, В 220 ± 22

Частота сети, Гц 50

Тип двигателя коллекторный

Номинальная мощность двигателя, Вт 350

Макс. продольный ход стола, мм 220

Макс. ход поперечного суппорта, мм 100

Макс. ход шпиндельной бабки, мм 180

Угол наклона шпиндельной бабки, градус от-45 до +45°

Частота вращения шпинделя, об/мин 0 – 1100 , 0 – 2500

Конус отверстия в шпинделе, Морзе №3

Наибольший диаметр сверления, мм 13

Наибольший диаметр концевого фрезерования, мм 16

Наибольший диаметр торцевого фрезерования, мм 30

Т – образный паз стола, мм 12

Биение шпинделя (радиальное), мм Не более 0,02

Габариты станка, мм 520х510х755

Уровень звука, дБА не более 80

Масса, кг 47

2.1.1. По электробезопасности станок модели "КОРВЕТ 413 " соответствует I классу защиты от поражения

электрическим током.

В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право

вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет

прилагаться отдельным листом к «Руководству»

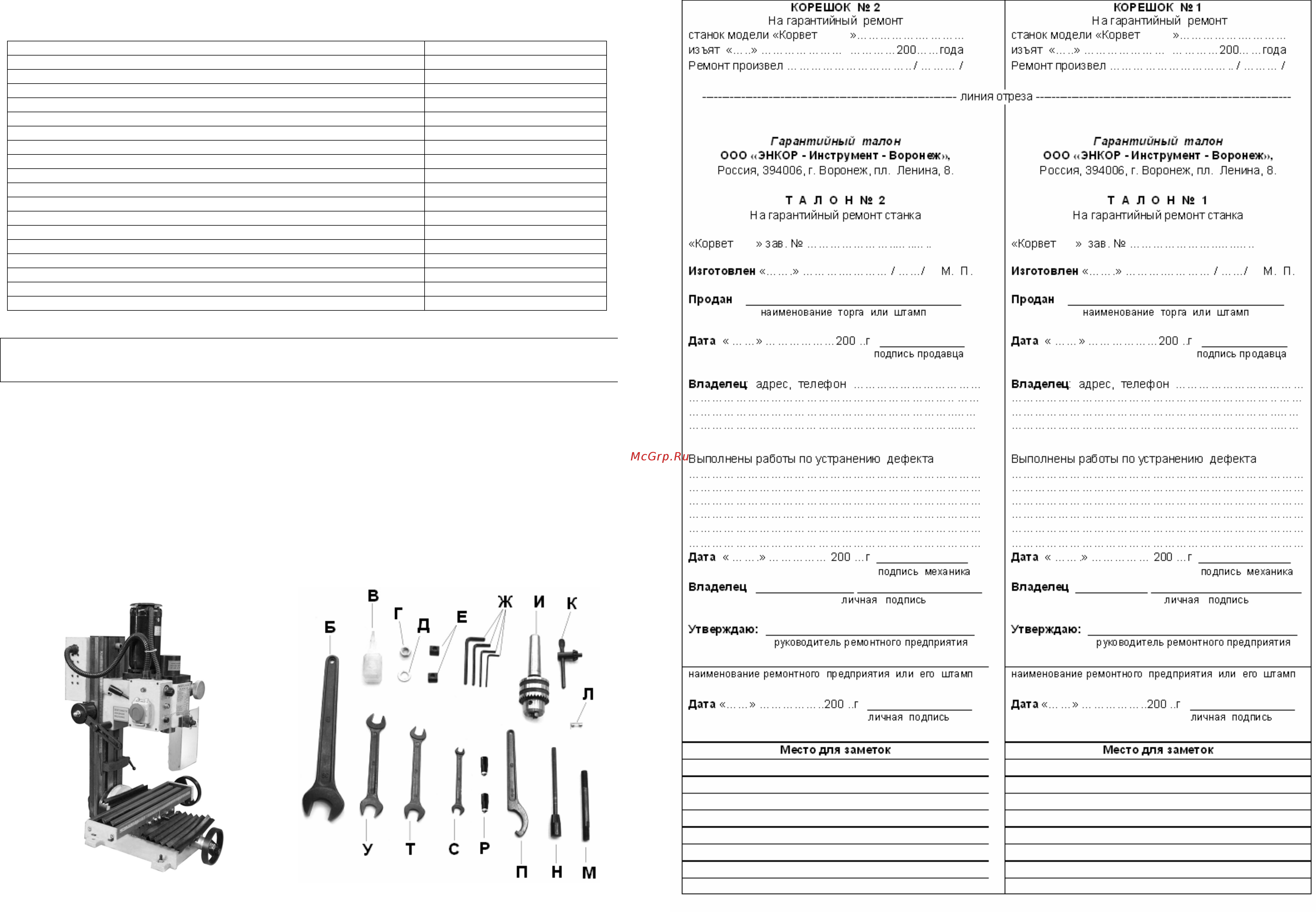

3. КОМПЛЕКТНОСТЬ (Рис.1,2)

А. Станок фрезерный 1 шт. М. Шпилька фиксирующая 1 шт.*

Б. Ключ гаечный S-36 1 шт. Н. Штифт фиксирующий с ручкой 1 шт.

В. Масленка 1 шт. П. Ключ универсальный 45-52 мм 1 шт.

Г. Гайка М12 1 шт.* Р. Ручка маховика 2 шт.

Д. Шайба 1 шт.* С. Ключ рожковый 8 х 10 1 шт.

Е. Гайка для прижимов стола 2 шт

. Т. Ключ рожковый 14 х 17 1 шт.

Ж. Ключи шестигранные (3, 4, 5, 6 мм) 4 шт. У. Ключ рожковый 17 х 19 1 шт.

И. Патрон сверлильный с конусом 1 шт. Руководство по эксплуатации 1 экз.

К. Ключ сверлильного патрона 1 шт. Упаковка 1 шт.

Л. Предохранитель 1 шт.

Код для заказа 20413

*Детали «Г», «Д», «М» могут иметь исполнение в сборе (болт).

Рис. 1

Рис. 2
