16
№* Код Наименование детали
100 200674 Экран защитный
101 200675 Болт
102 200676 Шайба
103 200677 Винт М6х16
104 200678 Винт установочный М6х6
105 200679 Пружина 0.8х4.0х10
106 200680 Шарик диам. 5.0
107 200681 Цапфа
108 200682 Рычаг
109 200683 Ручка
110 200684 Шильдик
111 200685 Эл. щиток
112 200686 Шильдик
113 200687 Вал
114 200688 Шпонка 4х4х45
115 200689 Кольцо
116 200690 Кольцо
117 200691 Ось
118 200692 Втулка
119 200693 Гайка шпинделя
120 200694 Шпонка 5х5х30
121 200695 Винт М5х8
122 200696 Крышка подшипника
123 200697 Шарикоподшипник 80206
124 200698 Шильдик
125 200699 Шильдик
126 200700 Кожух защитный
127 200701 Эл. двигатель
128 200702 Шестерня двигателя
129 200703 Кольцо
130 200704 Опора
131 200705 Винт М6х12
132 200706 Винт М5х8
№* Код Наименование детали
133 200707 Индикатор световой
134 200708 Ручка регулировки скорости
135 200709 Индикатор световой
136 200710 Предохранитель
137 200711 Выключатель аварийный
138 200712 Шестерня
139 200713 Шарикоподшипник 80101
140 200714 Шестерня
141 200715 Вилка
142 200716 Кулачок
143 200717 Винт установочный
144 200718 Винт-саморез
145 200719 Шильдик высокой/низкой скорости
146 200720 Крышка мотора
147 200721 Фланец мотора соединительный
148 200722 Винт М6х10
149 200723 Шильдик предупредительный
150 200724 Щиток электрический
151 200725 Втулка
152 200726 Вал
153 200727 Шпонка 4х6
154 200728 Втулка упорная
155 200729 Пружина торсионная
156 200730 Стакан
157 200731 Гайка
158 200732 Стойка
159 200733 Рычаг
160 200734 Винт
161 200735 Шайба
162 200736 Кольцо 12
163 200737 Крышка
164 200600 Накладка
165 200738 Винт М3х6
ОПИСАНИЕ РАБОТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ СТАНКА
Станок подключается в розетку электрической сети 220В, 50Гц c помощью вилки с заземляющим контактом.
Перед подключением необходимо проверить надежность соединения станка с заземляющим контактом
вилки.
Для включения станка:
- установите рычаг регулировки скорости в положение «низкая скорость»;
- установите регулятор скорости в исходное положение, поворачивая его
против часовой стрелки до
щелчка;
- освободите кнопку аварийного отключения станка SB, сдвинув крышку в сторону;
- включите вращение, поворачивая регулятор скорости RP по часовой стрелке и установите требуемые
обороты. Изменение частоты вращения происходит в зависимости от величины поданного напряжения на
якорь двигателя М. Частота вращения прямо пропорциональна напряжению, поступающему от
преобразователя АР.
Выключить вращение шпинделя можно тремя способами:
- поворачивая регулятор RP против часовой стрелки до щелчка;
- нажатием кнопки аварийного отключения;
- выведением подключающей вилки из розетки.
5
провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку, совместимую с вилкой
шнура питания Вашего станка.
Предупреждение:
Станок должен быть заземлен.
Таблица 2.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките станок и все комплектующие детали.
6.2. Проверьте комплектность станка согласно пункту 3.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы
необходимо снять защитное покрытие уайт-спиритом с помощью мягкой салфетки. Растворители могут повредить
поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей
используйте мыло и воду. Тщательно
протрите все детали чистой сухой салфеткой и слегка смажьте жидким машинным маслом все обработанные
поверхности.
6.3. При установке и перемещении станка рекомендуется использовать подъемные механизмы и стропы
грузоподъемностью не менее 70 кг (см. схему строповки, стр.17).
6.4. Производите строповку за четыре рым-болта, устанавливаемые в специальные отверстия
основания станка.
7. УСТРОЙСТВО СТАНКА

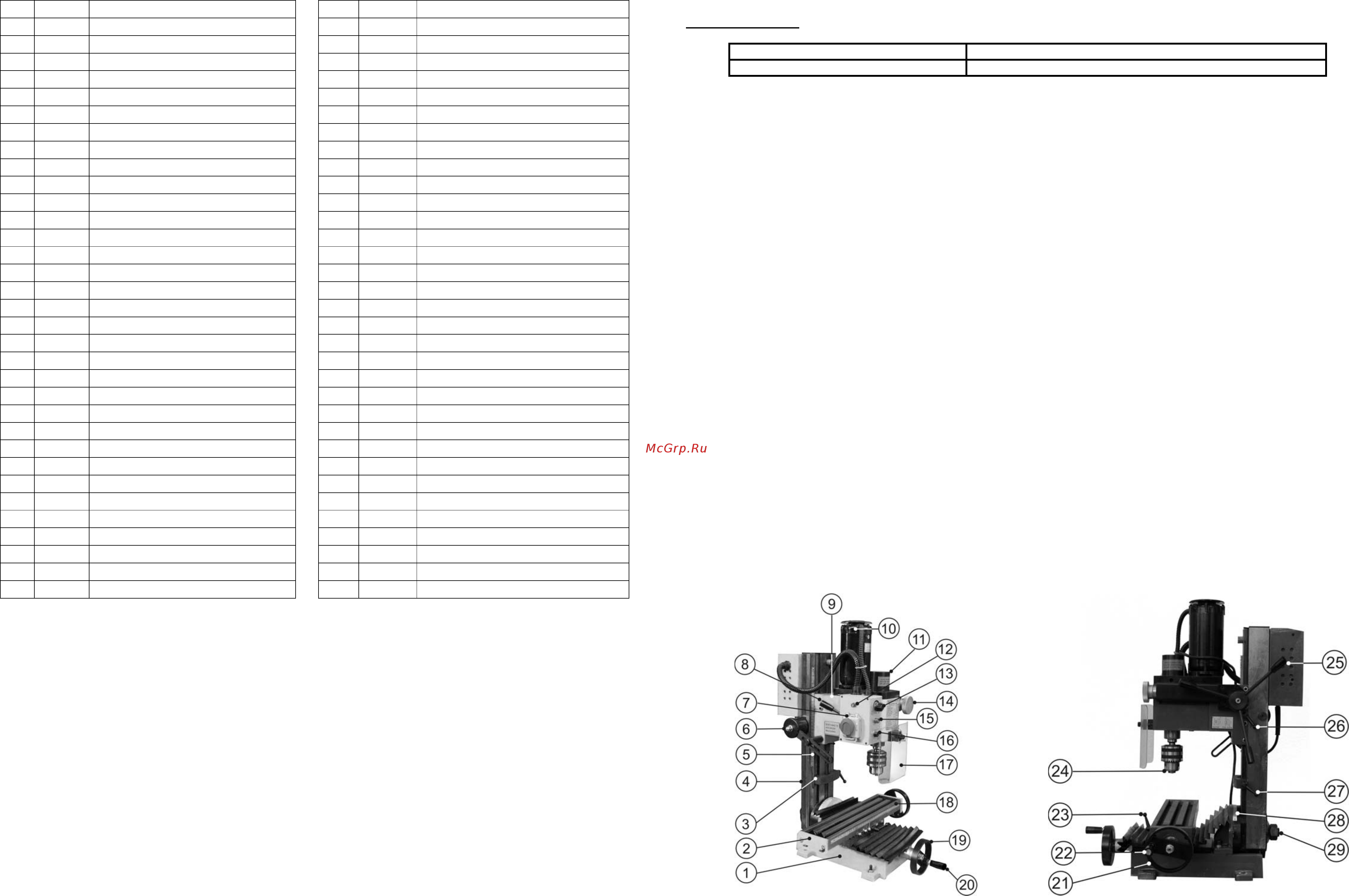

7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.3, 4)
1. Станина 16. Предохранитель
2. Стол 17. Экран защитный
3. Ограничитель нижнего положения шпиндельной бабки 18. Линейка контроля перемещения стола
4. Стойка шпиндельной бабки 19. Маховик поперечной подачи стола
5. Линейка перемещения шпиндельной бабки 20. Ручка маховика поперечной подачи стола
6. Механизм балансировочный 21. Маховик
продольной подачи стола
7. Выключатель аварийный 22. Ручка маховика продольной подачи стола
23. Рычаг фиксации поперечной подачи стола 8. Рычаг переключения скорости в диапазоне
«Высокая/Низкая» 24. Патрон
9. Шпиндельная бабка 25. Рычаг вертикальной подачи шпиндельной бабки
10. Электродвигатель
11. Колпак защитный
26. Рычаг фиксации вертикальной подачи шпиндельной
бабки
12. Лампочка сигнальная желтая
13. Ручка регулятора скорости
27. Рычаг фиксации ограничителя нижнего положения
шпиндельной бабки
14. Лимб подачи и контроля глубины точной обработки 28. Шкала установки наклона стойки шпиндельной бабки
15. Лампочка сигнальная зеленая
29. Гайка фиксирующая положения стойки шпиндельной
бабки
Рис.3.
Рис.4.
