11.4. Станок всегда необходимо проверять перед работой. Все неисправности должны быть устранены и
регулировки выполнены. Проверьте плавность работы всех деталей и узлов.
11.5. После окончания работы удалите стружку со станка и тщательно очистите все поверхности. Рабочие
поверхности должны быть сухими, металлические неокрашенные поверхности - слегка смазанными машинным
маслом.
11.6. Останавливайте станок, проверяйте
состояние крепления и положение всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
11.7. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов применяйте густую
смазку типа ЛИТОЛ
11.8. При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку
шпиндельного вала, контролировать возможное появление поперечного люфта
шпинделя и устранять его по мере
необходимости. При износе сверлильного патрона замените его на сверлильный патрон соответствующего типа.
12. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ
12.1. Критериями предельного состояния станка считаются поломки (износ, коррозия, деформация, старение,
трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях
авторизированных сервисных
центров оригинальными деталями или экономическая нецелесообразность проведения
ремонта.
Критериями предельного состояния сверлильного станка «Корвет» являются:
- трещины металлоконструкции шпиндельной головки (8), Рис. 2,5;
- глубокая коррозия станка и неисправный электродвигатель;
-окончание срока службы станка.
12.2. Сверлильный станок и его детали, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на
специальные приёмные пункты
по утилизации. Не выбрасывайте вышедшие из строя узлы и детали в бытовые
отходы.
13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность
Возможная причина
Действия по устранению
1. Электродвигатель не
запускается
Нет напряжения
Неисправный магнитный пускатель
Выгорела пусковая обмотка
электродвигателя
Слишком длинный удлинительный шнур
Проверьте наличие напряжения
Обратитесь в сервис для ремонта
Обратитесь в сервис для ремонта
Замените удлинитель.
2. Электродвигатель не
развивает полную
мощность
1. Низкое напряжение
2. Сгорела обмотка или обрыв в обмотке
3. Слишком длинный удлинительный
шнур
1. Проверьте напряжение в сети
2. Обратитесь в сервис для ремонта.
3. Замените удлинитель.
3. Электродвигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
1. Электродвигатель перегружен
2. Обмотки сгорели или обрыв в обмотке
1. Снизьте усилие подачи
2. Обратитесь в сервис для ремонта
4.Двигатель не
перегревается, но
останавливается,
размыкает прерыватели
предохранителей
1. Возможно, предохранители или
прерыватели имеют недостаточную
мощность
1. Установите предохранители или
прерыватели соответствующей
мощности
5. Сверло при работе
часто «клинит».
Ослабло натяжение ремня
Сверло плохо зажато в патроне;
Патрон изношен
Сверло плохо заточено
Отрегулируйте натяжение ремня.
Затяните патрон ключом
Замените патрон
Переточите сверло или замените его
6. Сверло «уводит» в
сторону
Возрос поперечный люфт шпинделя
В патроне длинное тонкое сверло
Отрегулируйте люфт
Необходимо предварительно
накренить
место сверления и уменьшить
скорость подачи.
7. Шпиндель не
поднимается в
исходное положение
1. Усилие возвратной пружины ослабло
2. Перетянут винт регулировки шпинделя
1. Отрегулируйте натяжение пружины
(см.п.9.15)
2. Проверьте положение винта
регулировки шпинделя (см.п.9.14)
5
7.2. Требования к электродвигателю
ВНИМАНИЕ!
Для исключения опасности повреждения электродвигателя регулярно очищайте
электродвигатель от пыли. Так обеспечивается его беспрепятственное охлаждение.
Если электродвигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.
Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти и
устранить возможную причину.
Колебания напряжения сети в
пределах ±10% относительно номинального значения не влияют на нормальную
работу станка. Однако, при тяжёлой нагрузке необходимо, чтобы на электродвигатель подавалось напряжение 220 В.
Чаще всего проблемы с электродвигателем возникают при плохих контактах в разъёмах, при перегрузках,
пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому
всегда с помощью квалифицированного электрика проверяйте все
разъёмы, рабочее напряжение и потребляемый
ток.
При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с электродвигателем. Поэтому для
нормального функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов.
Приведённые в таблице 2 данные о длине подводящих проводов относятся к
расстоянию между распределительным
щитом, к которому подсоединен станок, и вилкой штепсельного разъёма станка. При этом, не имеет значения,
осуществляется подвод электроэнергии к станку через стационарные подводящие провода, через удлинительный
кабель или через комбинацию стационарных и удлинительных кабелей. Удлинительный провод должен иметь на
одном конце вилку с заземляющим контактом, а на другом
розетку, совместимую с вилкой вашего станка.
Таблица 2
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
Предупреждение: Станок должен быть заземлен через розетку с заземляющим контактом.
8. МОНТАЖ
8.1. При использовании станка закрепите его на ровной поверхности пола при помощи четырех анкерных
соединений (не комплектуются) через отверстия в основании (1), Рис.2. Обязательно используйте при креплении
плоскую и пружинную шайбы на каждый болт (не комплектуются).
9. СБОРКА И РЕГУЛИРОВКА
9.1. Установите на ровную прочную поверхность пола основание (1) станка, Рис.2.
9.2. Установите на основание (1) колонну (2), Рис.2 и закрепите ее четырьмя прилагаемыми болтами (D), Рис.1 .
9.3. Демонтируйте стопорное кольцо (14) и кремальерную рейку (15) с колонны (2), Рис.2.
9.4. Установите червячный вал (R), Рис.1, в посадочное место опоры (4), Рис.2 (если он уже не был установлен при
поставке). Затем установите
на колонну (2) опору (4) совместно с кремальерной рейкой (15), обеспечив ее
зацепление с червячным валом опоры (4), Рис.2, и зафиксируйте положение кремальерной рейки (15) стопорным
кольцом (14), затянув на стопорном кольце (14) винт с шестигранной головкой, Рис.2.
9.5. Установите на хвостовик червячного вала опоры (4) ручку (17) и зафиксируйте её положение имеющимся в ней
винтом с шестигранной головкой, Рис
.2 .
9.6. Установите на опоре (4) ручку (18), Рис.3, для надежной фиксации положения опоры на колоне (2), Рис.2.
9.7. Установите рабочий стол (16) на опору (4) и закрепите его положение ручкой фиксации (3), Рис.2.

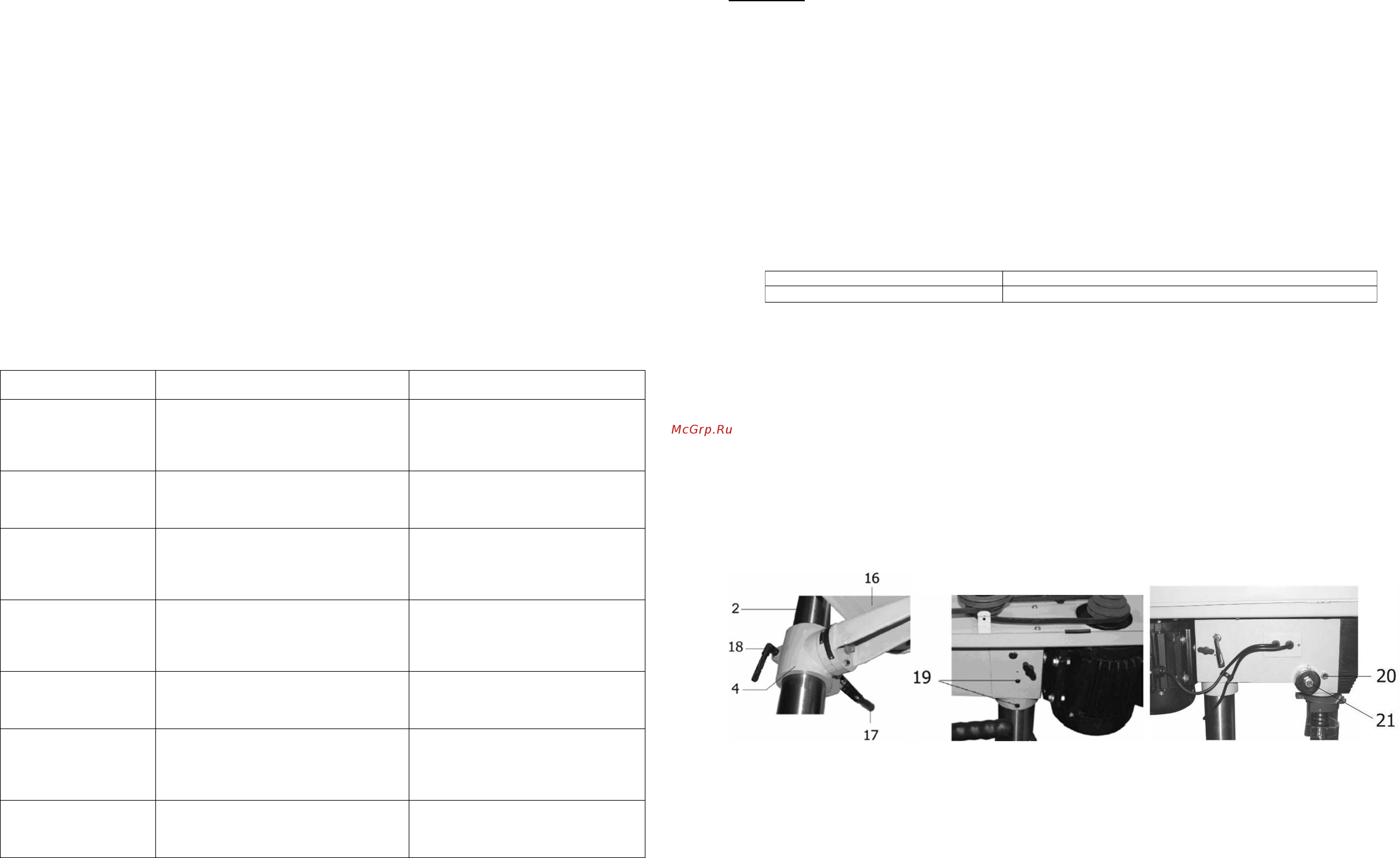

Рис. 3 Рис. 4 Рис. 5
9.8. Аккуратно установите на колонну (2) шпиндельную головку станка (8), Рис.2, предварительно ослабив винты
фиксации (19), Рис.4 . Поворачивая шпиндельную головку (8) на колонне (2), Рис.2, убедитесь, что она села до
упора. Затяните винты фиксации (19), Рис.4 .
9.9. Установите ручку подачи (12), Рис.2, с помощью винта (G), Рис.1, как показано на рисунке 2. Убедитесь, что
шпиндель подается этой
ручкой на всю глубину и легко возвращается в исходное положение.
9.10. Установите сверлильный патрон (6), Рис.2, на дорн (I), Рис.1, предварительно удалив с его поверхности смазку,
а также очистите от смазки внутреннюю посадочную поверхность сверлильного патрона (6), Рис.2. Закрепите
сверлильный патрон (6), Рис.2, в сборе с дорном (I), Рис.1, на шпинделе легким ударом через деревянный брусок.
Кулачки сверлильного патрона (6), Рис.2, при этом должны быть сведены.
9.11.Установите защитный экран (7) на посадочное место в шпиндельной головке (8), как показано на рисунке
Рис.2.
9.12. Установите и закрепите ручку (10) на защитном кожухе ременной передачи (11), Рис.2.
