Руководство по эксплуатации станка JET GHD-35PFB 7
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1 Подъем:
Станок жёстко зафиксирован в ящике. При
извлечении станка уделите особое внимание
знакам снаружи ящика (где должен быть проложен
трос, и где находится центр тяжести)
Ящик не должен переворачиваться, наклоняться
или подвергаться ударам при подъёме.
Учитывая малую площадь основания и большую
высоту станка запрещается использование роликов
для перемещения станка. Рекомендуется подъём
краном или вилочным погрузчиком.
Рис.2

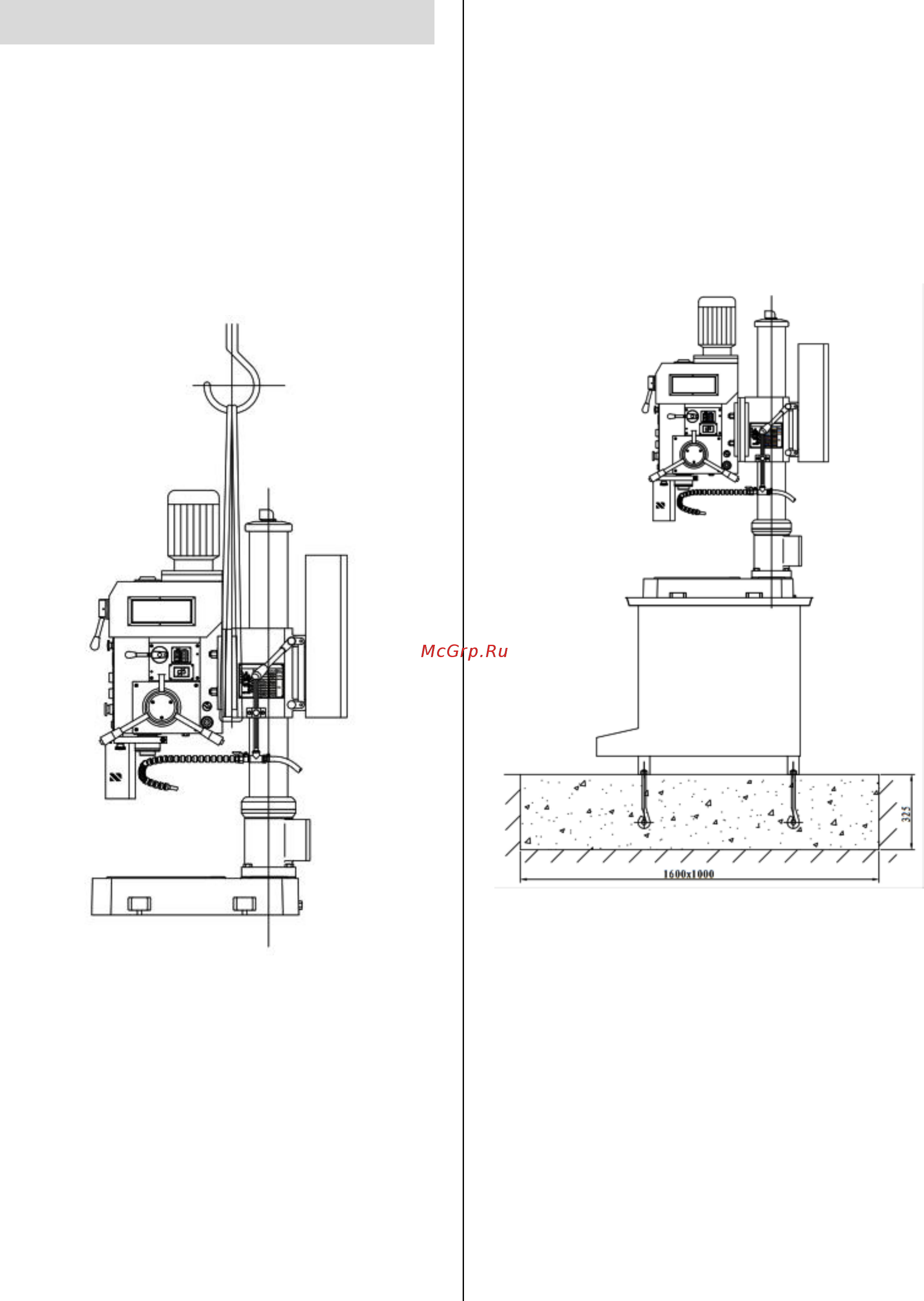

Схема стропления станка показана на рисунке 2. Во
избежание повреждения краски необходима
мягкая прокладка между стальным тросом и
станком. Подъём должен вначале выполняться
медленно для контроля правильного положения
центра тяжести.
4.2 Установка:
Рабочая зона станка должна иметь размеры,
которые описывает сверлильная головка, делая
один оборот вокруг колонны. Диаметр зоны
приблизительно равен 2000 мм. Кроме того,
должно быть предусмотрено место для заготовок,
приспособлений, инструментального ящика,
рабочее место оператора и пространство для
обслуживания.
Станок должен быть установлен на жёстком
фундаменте. Если пол в цехе достаточно жёсткий,
укрепление пола не требуется. Однако, мы
рекомендуем выполнить фундамент согласно Рис.
3 и предусмотреть место для установочных болтов.
Когда фундамент полностью высохнет, станок
можно устанавливать на регулировочные
пластины. Бетон можно заливать после того, как
установлены болты. Затяните болты после полного
застывания бетона.
Рис.3
Вначале установите станок по уровню. Требуемый
допуск - не более 0,04/1000 как в горизонтальном,
так и в поперечном направлении. Проверьте все
параметры точности до составления протокола.
Величины погрешности для каждого проверяемого
пункта не должны превышать допустимые
значения.
4.3 Подготовка к запуску станка:
Перед отгрузкой станка производится тщательная
проверка, тестирование и пробное сверление. Не
требуется никакой регулировки станка. Перед
запуском вначале очистите все поверхности станка
ветошью с керосином или бензином, проверьте
все точки смазки, затем переведите главный
выключатель питания в положение «ON» (ВКЛ.),
запустив станок на средних или малых оборотах, и
