2
1.НАЗНАЧЕНИЕ
1.1.Полуавтоматы сварочные ПДГ-200АР, ПДГ-220АР серии
«Звезда» (в дальнейшем полуавтоматы), предназначен для проведения
сварочных работ в среде защитных газов сплошной сварочной
проволокой (адаптер под съемную горелку) и имеют дополнительные
функции РДС и «пуск-зарядка» (=12В).
Полуавтоматы позволяют сваривать конструкции из нержавеющей
стали, при использовании нержавеющей сварочной проволоки и
защитного газа аргона.
1.2.Полуавтоматы предназначены для эксплуатации в закрытых
помещениях в условиях умеренного климата:
-температура окружающего воздуха от минус 10
0
С до плюс 40
0
С;
-влажность окружающего воздуха не более 80%, при 20
0
С .
1.3.Полуавтоматы не допускается эксплуатировать в среде,
насыщенной пылью, во взрывоопасной среде, а также содержащей едкие
пары и газы, разрушающие металл и изоляцию.
2.ОБЩИЙ ВИД И УСТРОЙСТВО

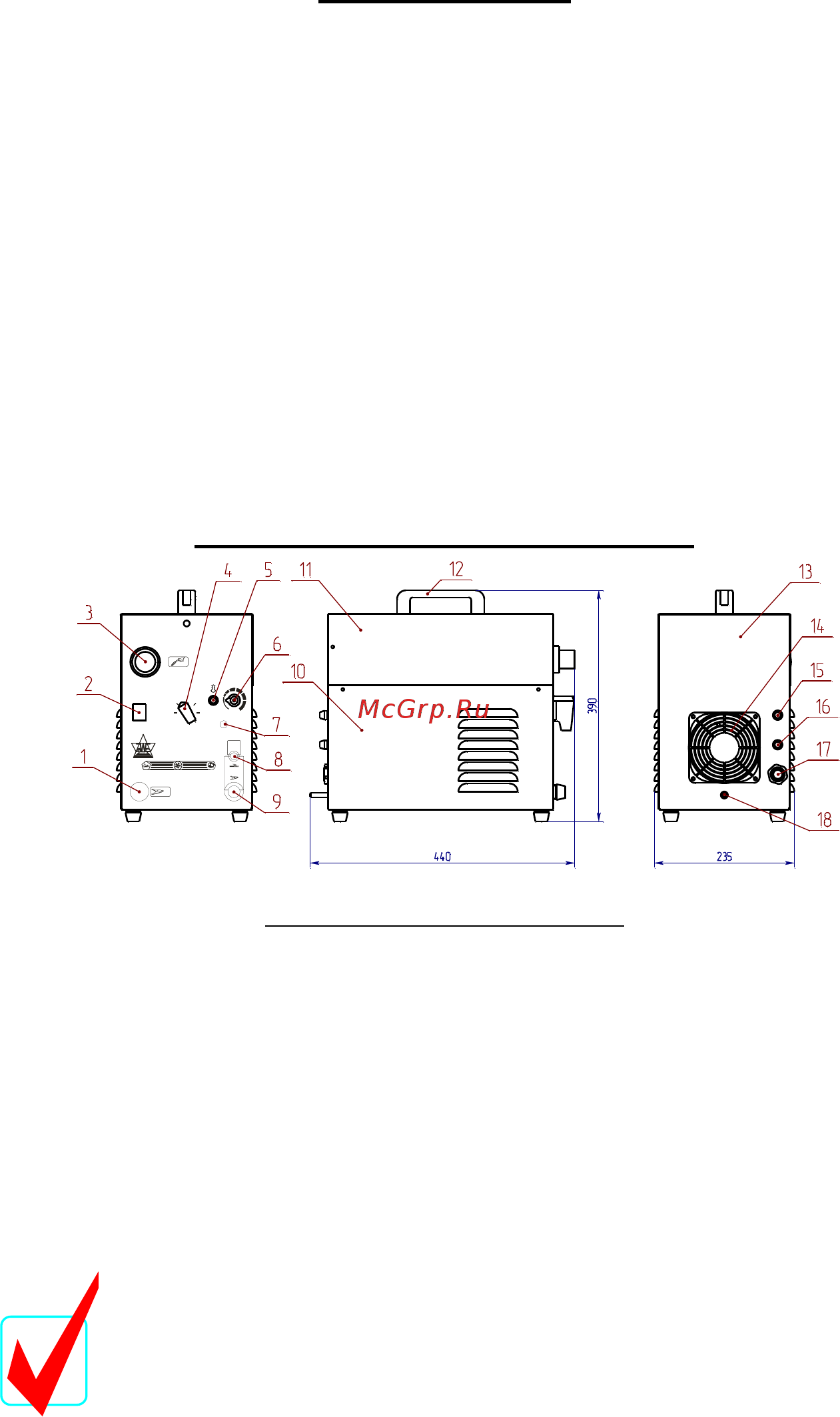

Рис.1 Общий вид полуавтомата
1.Магистральный разъем режимов «СО
2
» и
«+12В пуск-зарядка».
2.Сетевой выключатель.
3.Разъем-адаптер для подключения
сварочной горелки.
4.Переключатель сварочного напряжения
5.Индикатор «Перегрев».
6.Регулятор скорости подачи сварочной
проволоки
7.Переключатель режимов «СО
2
» и «РДС»,
«+12В пуск-зарядка».
8.Магистральный разъем режимов «РДС» и
«+12В пуск-зарядка».
9.Магистральный разъем режима «РДС».
10.Крышка боковая.
11.Крышка верхняя.
12.Ручка транспортировочная.
13.Корпус.
14.Вентилятор охлаждения.
15.Штуцер подачи защитного газа.
16.Предохранитель.
17.Сальниковый ввод.
18.Болт заземления
В связи с постоянной работой по совершенствованию
выпрямителей в их конструкцию могут быть внесены изменения,
не влияющие на технические характеристики изделия.
1
5
6
4
3
2
ВЫКЛ.
ВКЛ.
ПОЛУАВТОМАТ
СВАРОЧНЫЙ
ТИП пдг
+
12 В
ПУСК
CO2
ПУСК
ЗАРЯДКА
РДС
перегрев
скорость
подачи
ЗАРЯДКА
ЗВЕЗДА 200
ПР О И З ВЕ Д Е Н О В Р О СС И И
АЕ 81
-12 В
MIG-MAG
WELDING
MACHINE
РДС
CО2
