1.НАЗНАЧЕНИЕ

1.1.Полуавтоматы сварочные ПДГ-160, ПДГ-200, ПДГ-220 серии

«Звезда» (в дальнейшем полуавтоматы), предназначен для проведения

сварочных работ в среде защитных газов сплошной сварочной

проволокой, выпускаются в следующих модификациях:

-А – c евроразъемом-адаптером под съемную сварочную горелку;

-РБ – со стационарной несъемной горелкой.

Полуавтоматы позволяют сваривать конструкции из нержавеющей

стали, при использовании нержавеющей сварочной проволоки и

защитного газа аргона.

1.2.Полуавтоматы предназначены для эксплуатации в закрытых

помещениях в условиях умеренного климата:

-температура окружающего воздуха от минус 10

С до плюс 40

С;

-влажность окружающего воздуха не более 80%, при 20

С .

1.3.Полуавтоматы не допускается эксплуатировать в среде,

насыщенной пылью, во взрывоопасной среде, а также содержащей едкие

пары и газы, разрушающие металл и изоляцию.

2.ОБЩИЙ ВИД И УСТРОЙСТВО

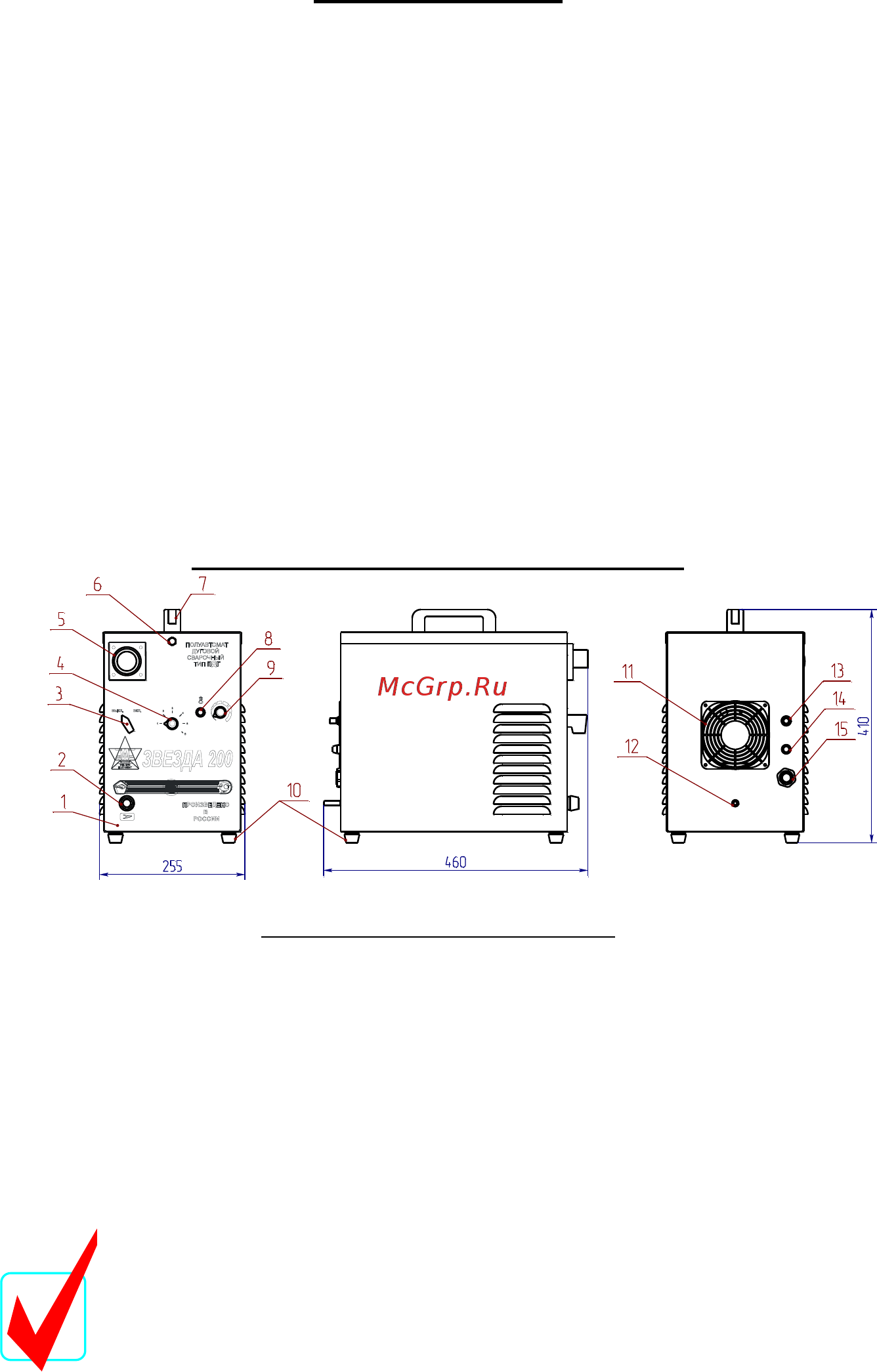

Рис.1 Общий вид полуавтомата

1.Корпус

2.Отрицательный кабельный разъем

3.Сетевой выключатель

4.Переключатель сварочного напряжения

5.Разъем-адаптер для подключения

сварочной горелки

6.Винт фиксации крышки

7.Транспортировочная ручка

8.Индикатор «Перегрев»

9.Регулятор скорости подачи сварочной

проволоки

10.Ножки

11.Вентилятор охлаждения

12.Болт заземления

13.Штуцер подачи защитного газа

14.Предохранитель

15.Сальниковый ввод

– для модификации РБ стационарная горелка

В связи с постоянной работой по совершенствованию

выпрямителей в их конструкцию могут быть внесены изменения,

не влияющие на технические характеристики изделия.
