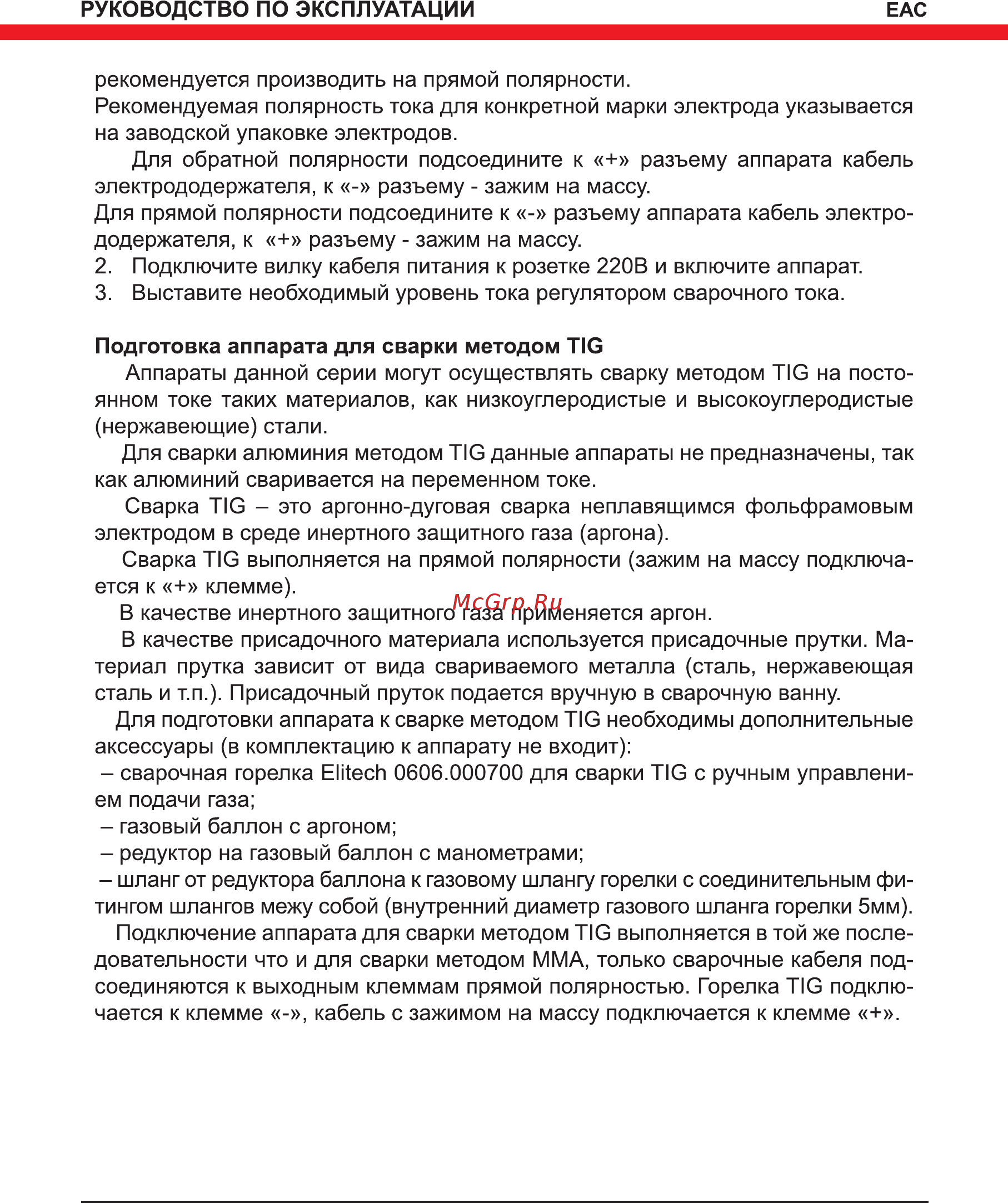

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС рекомендуется производить на прямой полярности Рекомендуемая полярность тока для конкретной марки электрода указывается на заводской упаковке электродов Для обратной полярности подсоедините к разъему аппарата кабель электрододержателя к разъему зажим на массу Для прямой полярности подсоедините к разъему аппарата кабель электро додержателя к разъему зажим на массу 2 Подключите вилку кабеля питания к розетке 220В и включите аппарат 3 Выставите необходимый уровень тока регулятором сварочного тока Подготовка аппарата для сварки методом TIG Аппараты данной серии могут осуществлять сварку методом TIG на посто янном токе таких материалов как низкоуглеродистые и высокоуглеродистые нержавеющие стали Для сварки алюминия методом TIG данные аппараты не предназначены так как алюминий сваривается на переменном токе Сварка TIG это аргонно дуговая сварка неплавящимся фольфрамовым электродом в среде инертного защитного газа аргона Сварка TIG выполняется на прямой полярности зажим на массу подключа ется к клемме В качестве инертного защитного газа применяется аргон В качестве присадочного материала используется присадочные прутки Ма териал прутка зависит от вида свариваемого металла сталь нержавеющая сталь и т п Присадочный пруток подается вручную в сварочную ванну Для подготовки аппарата к сварке методом TIG необходимы дополнительные аксессуары в комплектацию к аппарату не входит сварочная горелка Elitech 0606 000700 для сварки TIG с ручным управлени ем подачи газа газовый баллон с аргоном редуктор на газовый баллон с манометрами шланг от редуктора баллона к газовому шлангу горелки с соединительным фи тингом шлангов межу собой внутренний диаметр газового шланга горелки 5мм Подключение аппарата для сварки методом TIG выполняется в той же после довательности что и для сварки методом ММА только сварочные кабеля под соединяются к выходным клеммам прямой полярностью Горелка TIG подклю чается к клемме кабель с зажимом на массу подключается к клемме 9
