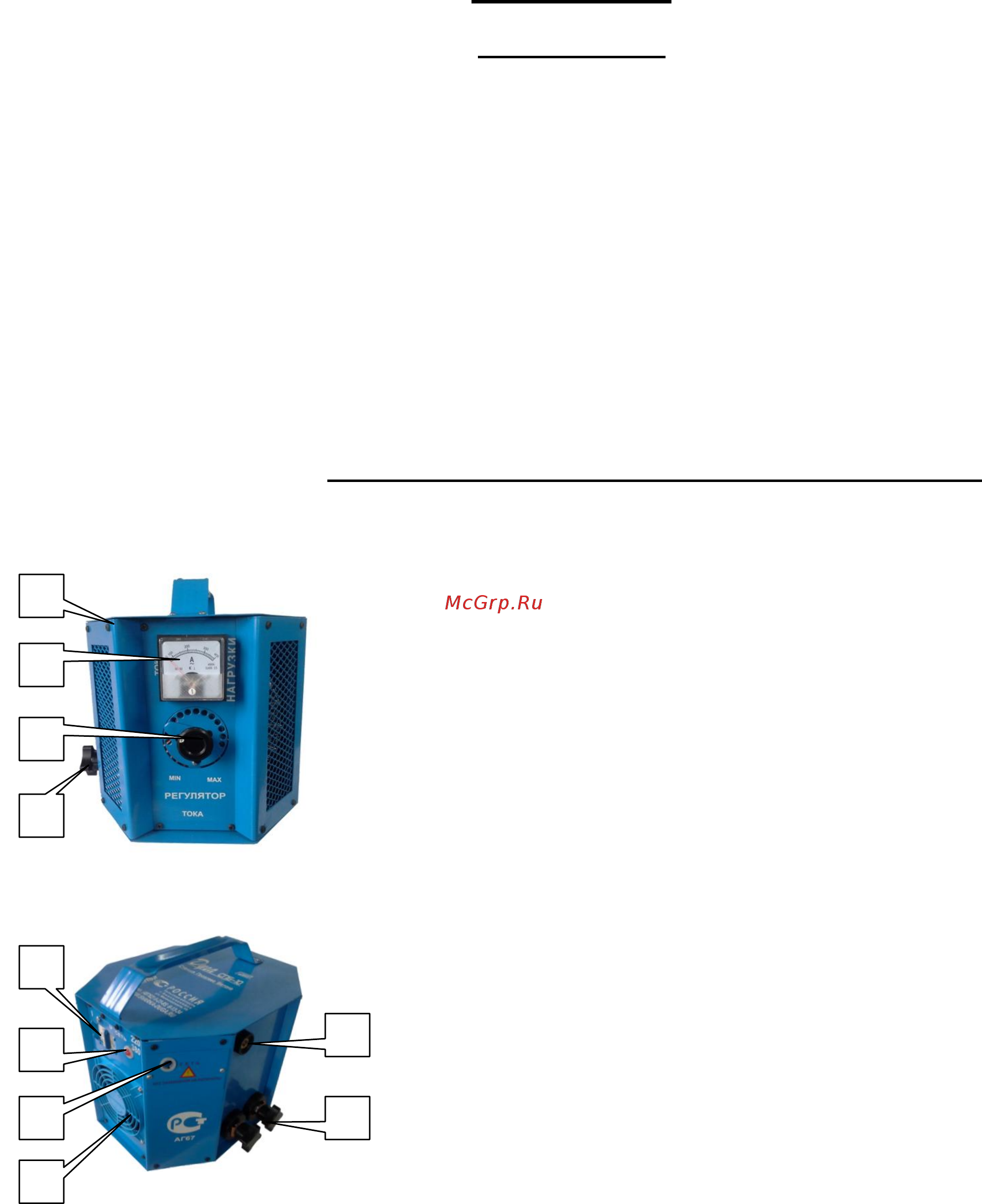

Рис.1. Общий вид станции прогрева бетона.

СТАНЦИЯ ПРОГРЕВА БЕТОНА МАРКИ «Дуга СПБ-10»

ПАСПОРТ

1.НАЗНАЧЕНИЕ

1.1.Станция прогрева бетона «Дуга СПБ-10» предназначена для электропpогрева бетона и мерзлого

грунта в длительном режиме.

1.2.Станция предназначена для работы в районах с умеренным климатом на открытом воздухе под

навесом, с соблюдением следующих условий:

а) интервал температур от –35С до +40С по ГОСТ 15150, исп. «У2»;

б) относительная влажность воздуха не более 80% при температуре +15С;

в) высота над уровнем моря не более 1000м.

1.3.Не допускается использование станции в сильно запылѐнном воздухе, во взрывоопасных средах (газо-

воздушные и пылевоздушные смеси), а также в условиях, когда окружающий воздух содержит едкие

пары, газы или металлическую пыль. «Дуга СПБ-10» не предназначена для работы в условиях тряски,

вибраций, ударов.

2.ОБЩИЙ ВИД, УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

2.1. Станция представляет собой высокоэффективный понижающий

трансформатор, оснащенный защитным аппаратом - автоматическим

выключателем, вентилятором охлаждения, световым индикатором и

измерительным прибором - амперметром. Станция «Дуга СПБ-10» смонтирована в стальном корпусе

(Рис.1 поз.4).

2.2. На лицевой панели (рис.1) размещен амперметр (Рис.1 поз.3) для

контроля тока нагрузки и ступенчатый регулятор тока на 13

положений.

2.3. Ввод питающего кабеля осуществляется через отверстие в лючке

(Рис.1 поз.6) на задней крышке корпуса станции. Жилы питающего

кабеля необходимо подключить к клеммной колодке, установленной

на корпусе за лючком. Автоматический выключатель защищает

станцию посредством автоматического отключения ее от сети при коротком

замыкании и перегрузках. Светодиод (Рис.1 поз.7) сигнализирует о переводе в рабочее состояние

станции (Рис.1 поз.8) и наличии питающего сетевого напряжения на трансформаторе. Электрический ток

подключается к нагревателям бетона через нагрузочные клеммы (Рис.1 поз.1).

2.4. Для осуществления всех необходимых мероприятий по обеспечению безопасной эксплуатации

станции на корпусе предусмотрен болт заземления для подключения к внешнему заземляющему контуру

или отдельному заземлителю.

1. Выходные клеммы НН

для подключения нагрузки.

2. Регулятор тока нагрузки.

3. Амперметр.

4. Корпус.

5. Вентилятор.

6. Лючок, закрывающий клеммную

колодку для подключения

питающего кабеля.

7. Сигнальный светодиод.

8. Выключатель автоматический.

9. Дополнительная клемма для

подключения сварочной приставки

(напряжение для поджига).
